Anschluss und Inbetriebnahme
|
|
devolo MicroLink ISDN Router & MicroLink dLAN ISDN Router
|
10
DE
2
Anschluss und Inbetriebnahme
In diesem Kapitel erläutern wir Anzeigen und Anschlüsse des MicroLink
(dLAN) ISDN Router, zeigen Ihnen wie Sie das Gerät in Betrieb nehmen und
beschreiben den Anschluss von Computern und anderen Netzwerk-Geräten.
Einige Vernetzungsbeispiele finden Sie am Ende des Kapitels auch grafisch
dargestellt.
2.1

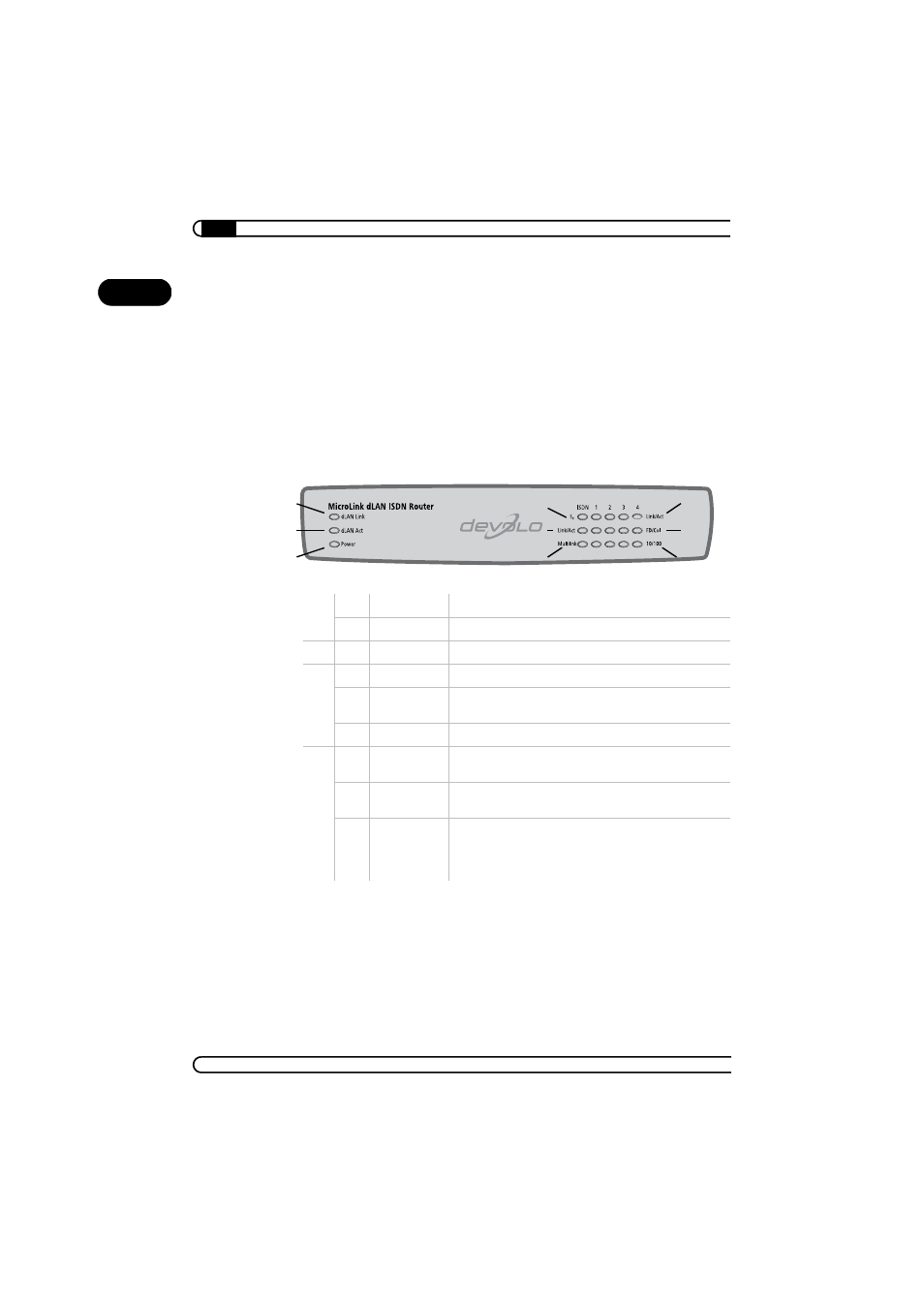

Anzeigen und Anschlüsse
Nur bei MicroLink
dLAN ISDN Router
dL
AN
³
dLAN Link
Leuchtet bei Verbindung zu einem anderen dLAN-Adapter.
·
dLAN Act
Blinkt bei Datenübertragung über dLAN.
»
Power
Leuchtet bei eingeschaltetem Gerät.
IS
D
N
¿
S0
Leuchtet bei aktivem ISDN-Bus.
´
Link/Act
Leuchtet bei aktiver ISDN-Verbindung, blinkt bei Datenüber-
tragung (Link = Verbindung, Act = Aktivität).
²
Multilink
Leuchtet bei aktiver Kanalbündelung.
LA
N-A
n
schlüs
se 1 bis
4
¶
Link/Act
Leuchtet wenn ein Computer (bzw. Hub/Switch) mit dem
Gerät verbunden ist. Blinkt bei Datenübertragung im LAN.
º
FD/Col
Leuchtet im Full-Duplex-Betrieb, blinkt bei Datenkollisionen
(FD = Full Duplex, Col = Kollision).
¾
10/100
10 oder 100 Mbit/s. Leuchtet nur bei 100 Mbit/s Datenüber-
tragungsgeschwindigkeit.
³
·
»
¿
´
²
¶
º
¾
