Anschluss und Inbetriebnahme
|
|
devolo MicroLink ADSL Modem Router
|
8
DE
2
Anschluss und Inbetriebnahme
In diesem Kapitel erläutern wir Anzeigen und Anschlüsse des MicroLink
ADSL Modem Router, zeigen Ihnen wie Sie das Gerät in Betrieb nehmen und
beschreiben den Anschluss von Computern und anderen Netzwerk-Geräten.
Zwei Vernetzungsbeispiele finden Sie am Ende des Kapitels auch grafisch
dargestellt.
2.1

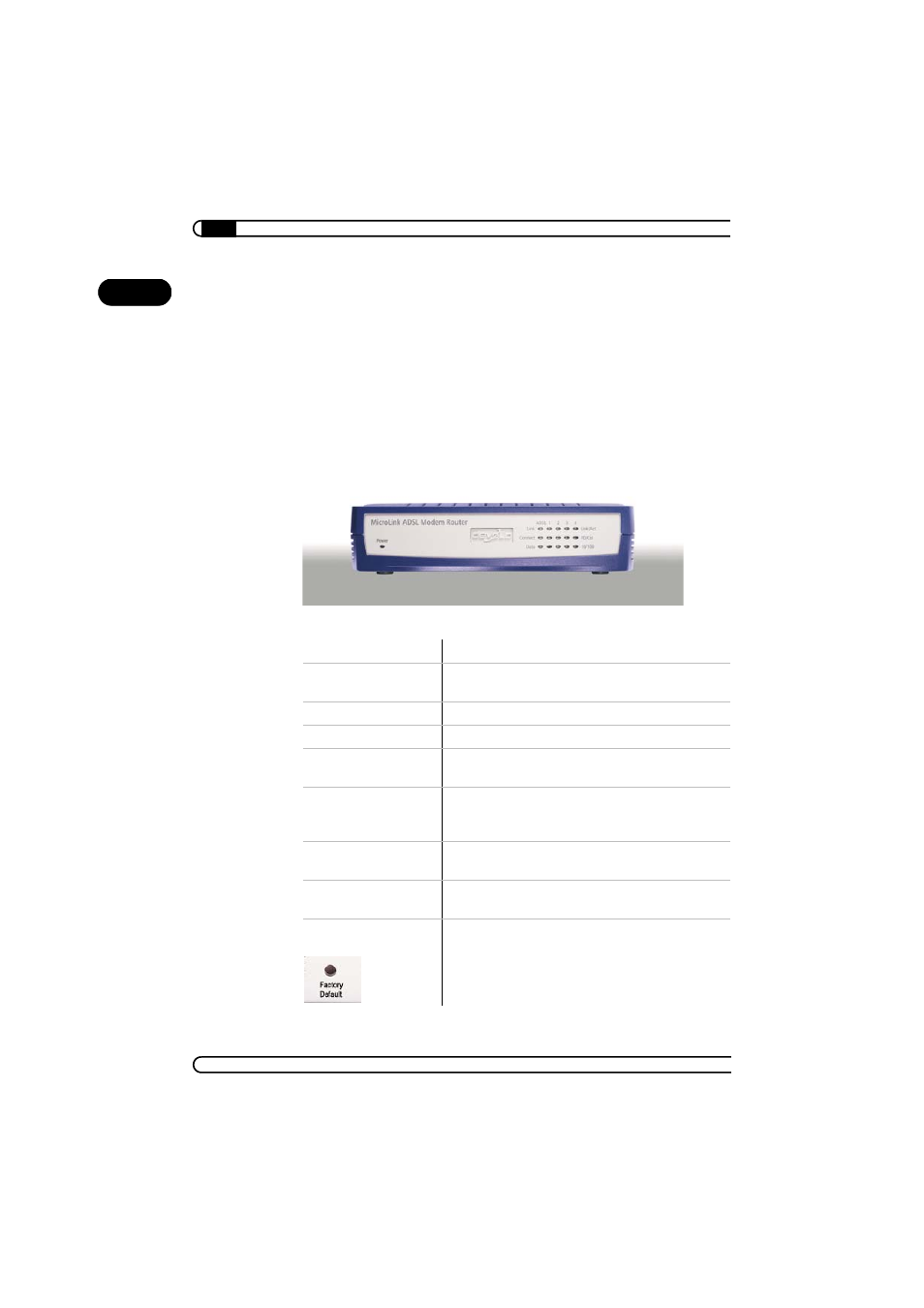

Anzeigen und Anschlüsse
Power
Stromversorgung
Link
WAN-Verbindung. Leuchtet bei Verbindung zum Internet-
Zugangsgerät. Blinkt beim Training.
Connect
Leuchtet bei aktiver Internet-Verbindung
Data
Leuchtet bei Datenübertragung
Anschlüsse 1 ... 4
Anschlüsse für bis zu vier Computer bzw. Switches (Hubs) im
LAN
Link/Act
Link = Verbindung, Act = Aktivität. Leuchtet wenn Computer
(bzw. Hub/Switch) verbunden ist. Blinkt bei Datenübertra-
gung.
FD/Col
FD = Full Duplex, Col = Collisions. Leuchtet im Full-Duplex-
Betrieb. Blinkt bei Datenkollisionen.
10/100
10/100 = 10 oder 100 Mbit/s. Leuchtet nur bei 100 Mbit/s
Datenübertragungsgeschwindigkeit.
Taster für manuellen Reset. Wird dieser Taster länger als
eine Sekunde gedrückt, werden alle im Router gespeicherten
Konfigurationsdaten gelöscht und der Router in den Aus-
lieferungszustand versetzt.
