ESI ESU1808 Benutzerhandbuch
Seite 8
ESU1808
ESI

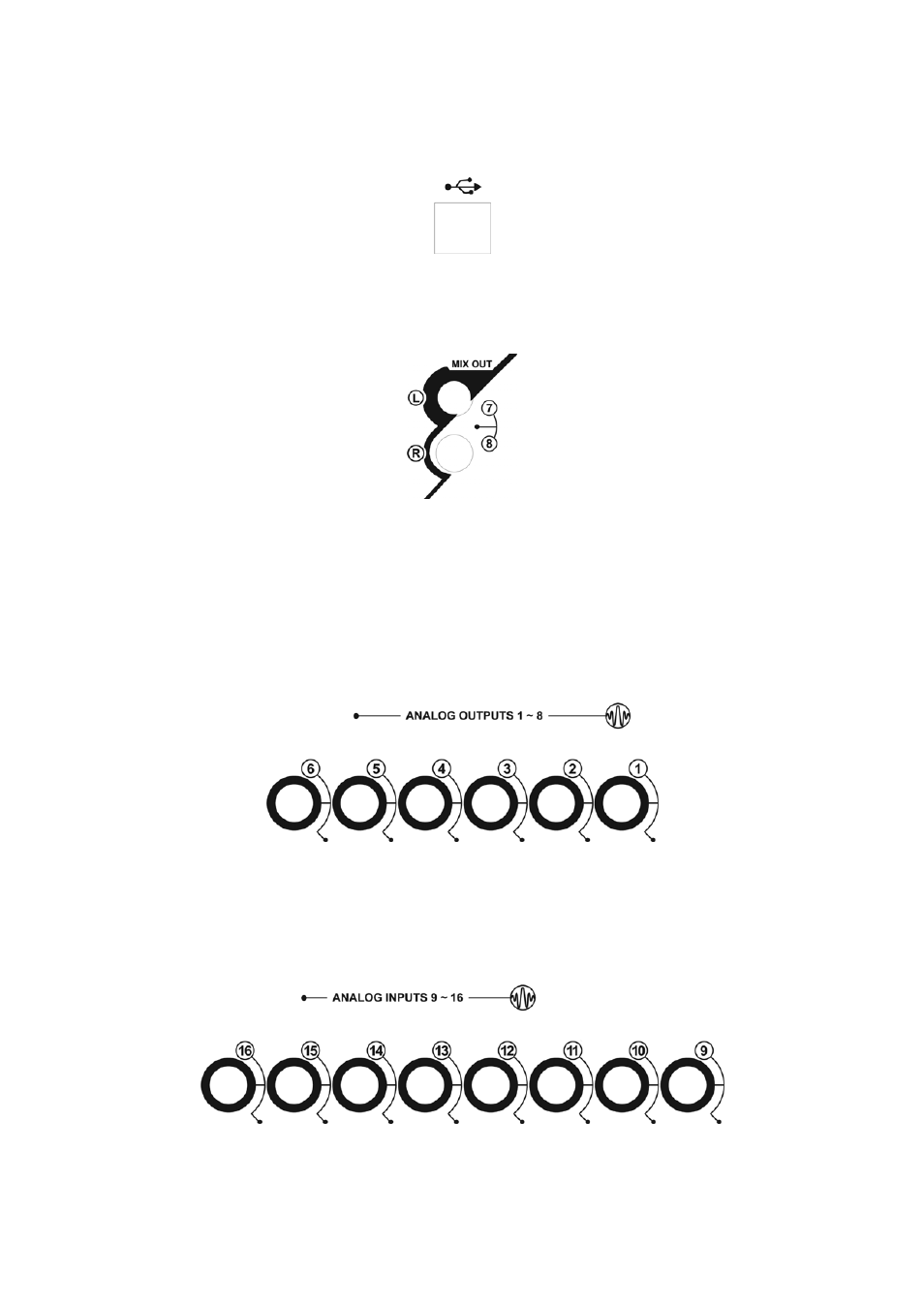

USB 2.0 Verbindung
Der USB 2.0-Anschluss. Beachten Sie Abschnitt 3.2 (Anschluss von ESU1808 an den Computer).
MIX OUT und Ausgang 7/8
Der MIX OUT Ausgang, bereitgestellt über 2 6.3mm Klinkenbuchsen, wird standardmäßig als
Masterausgang verwendet. Üblicherweise werden hier Ihre Monitorlautsprecher angeschlossen.
Falls die MIX-Funktion (Steuerung per Software, siehe Abschnitt 5.2 / B) aktiviert ist, gibt dieser
Ausgang das Summensignal aus. Falls sie deaktiviert ist, gibt dieser Ausgang das Signal von Kanal
7/8 aus.
Ausgang 1~6 – analoge Line Ausgänge
Ausgang 1~6 werden als symmetrische / unsymmetrische Line-Ausgänge mit 6.3mm Klinken-
buchsen bereit gestellt. Der Ausgangspegel (-10dBv / +4dBu) wird über das Control Panel per
Software gesteuert (Abschnitt 5.2 / C).
Eingang 9~16 – analoge Line Eingänge
Eingang 9~16 werden (standardmäßig) als symmetrische Line-Eingänge mit Optimierung für
+4dBu Eingangspegel mit 6.3mm Klinkenbuchsen bereit gestellt. Im Gegensatz zu Eingang 5~8
(Frontseite) sind diese Eingänge für symmetrische Signale optimiert.
8
