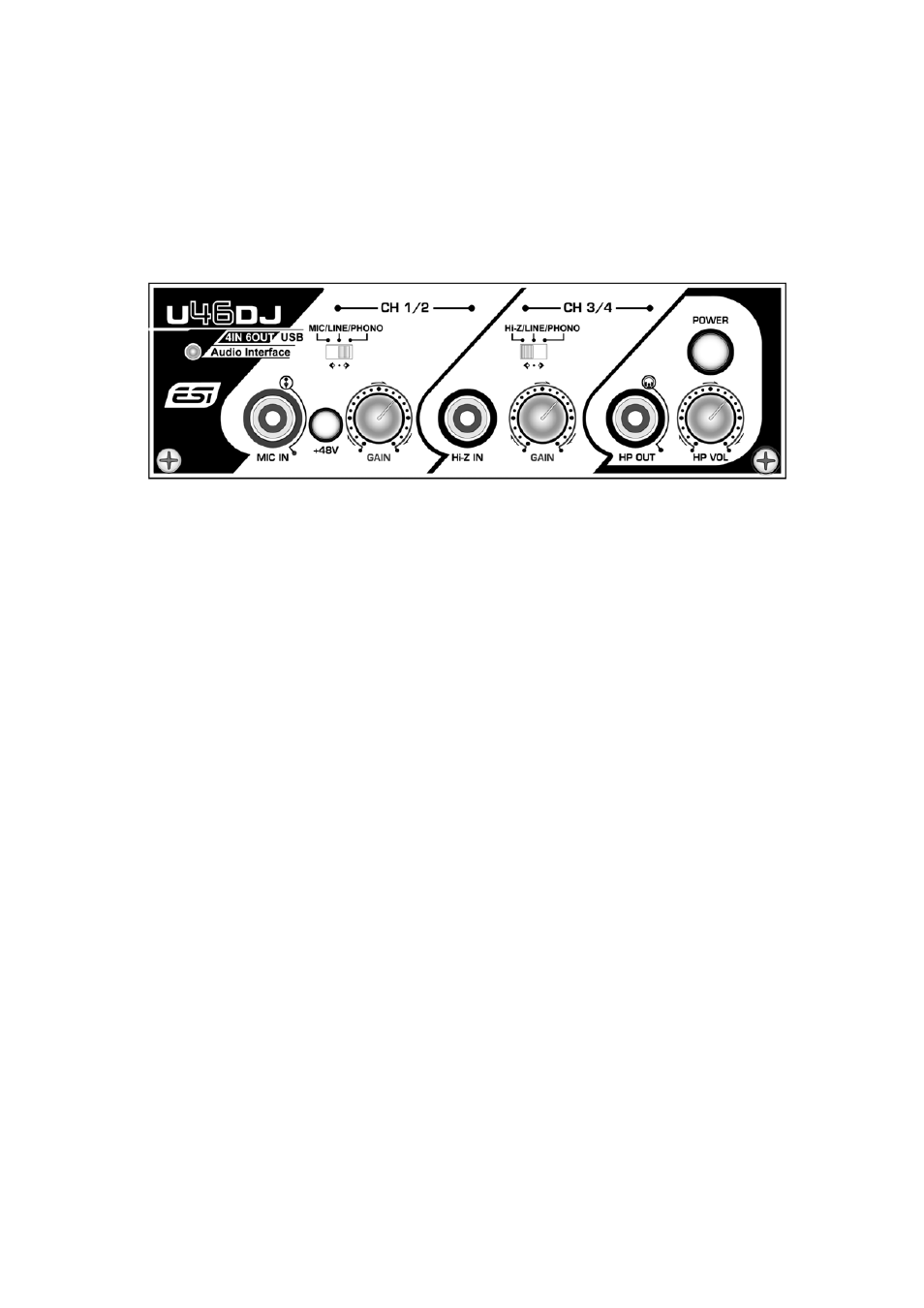

2. Beschreibung des U46DJ
2.1. Frontseite
(1) Kanal 1/2 (Ch 1/2) Eingangs Anschluß
- Eingangsquellen Wahlschalter (MIC/LINE/PHONO): Hier können Sie die Eingangsquelle für
den Kanal 1/2 auswählen.
- Mikrofon Eingangsanschluß (MIC IN): An diesen symmetrischen 1/4 Anschluß kann das
Mikrofon angeschlossen werden.
- +48V Phantomspeisung Schalter: Liefert die +48V DC Phantomspeisung gleichzeitig am
Kanal 1/2 wenn dieser betätigt ist.
- Gain Kontrolle für den Mikrofoneingang: Regelt den Eingangspegel des Mikrofons.
(2) Kanal 3/4 (Ch 3/4) Eingangs Anschluß
- Eingangsquellen Wahlschalter (Hi-Z/LINE/PHONO): Hier können Sie die Eingangsquelle für
den Kanal 3/4 auswählen.
- Hi-Z Eingangsanschluß: An diesen unsymmetrischen 1/4 Anschluß könne Sie einen E-Gitarre
oder einen Bass anschließen. Beachten Sie, dass Sie an diesem Eingang nur unsymmetrische
Stecker verwenden können.
- Gain Kontrolle für den Hi-Z-Eingang: Regelt den Eingangspegel z.B. einer E-Gitarre.
(3) Kopfhöhrer Ausgang (HP OUT) mit Lautstärkeregler(HP VOL): Überwachen (Monitoring)
Sie alle Eingangs- und Ausgangsquellen über den Kopfhörerausgang. Der Ausgangspegel kann
mittels des Kontrollregler eingestellt werden.
(4) Power Schalter
