2) THRU Mode 1: Die Eingangssignale werden 1:1 zum entsprechenden Ausgang
ausgeben, beispielsweise werden die Daten von Eingang 2 direkt an Ausgang 2
geschickt. Alle LEDs sind erst aktiviert, nach 2~3 Sekunden werden die LEDs
wieder deaktiviert und leuchten nur noch bei Aktivität. Das PWR/THRU LED
leuchtet in grüner Farbe.
3) THRU Mode 2: Die MIDI Daten von Eingang 4 werden an die Ausgänge 1 bis 4
geschickt. Das Eingangs LED 4 und die vier Ausgangs-LEDs werden aktiviert.
Nach 2~3 Sekunden werden die Ausgangs-LEDs wieder deaktiviert und
leuchten nur noch bei Aktivität. Das PWR/THRU LED leuchtet in grüner Farbe.
4) THRU Mode 3: Die MIDI Daten von Eingang 1 werden an die Ausgänge 1 bis 4
geschickt. Das Eingangs LED 1 und die vier Ausgangs-LEDs werden aktiviert.
Nach 2~3 Sekunden werden die Ausgangs-LEDs wieder deaktiviert und
leuchten nur noch bei Aktivität. Das PWR/THRU LED leuchtet in grüner Farbe.
* Die drei THRU Modi werden nacheinander ausgewählt, immer der jeweils
nächste, wenn der Schalter eingedrückt wird.

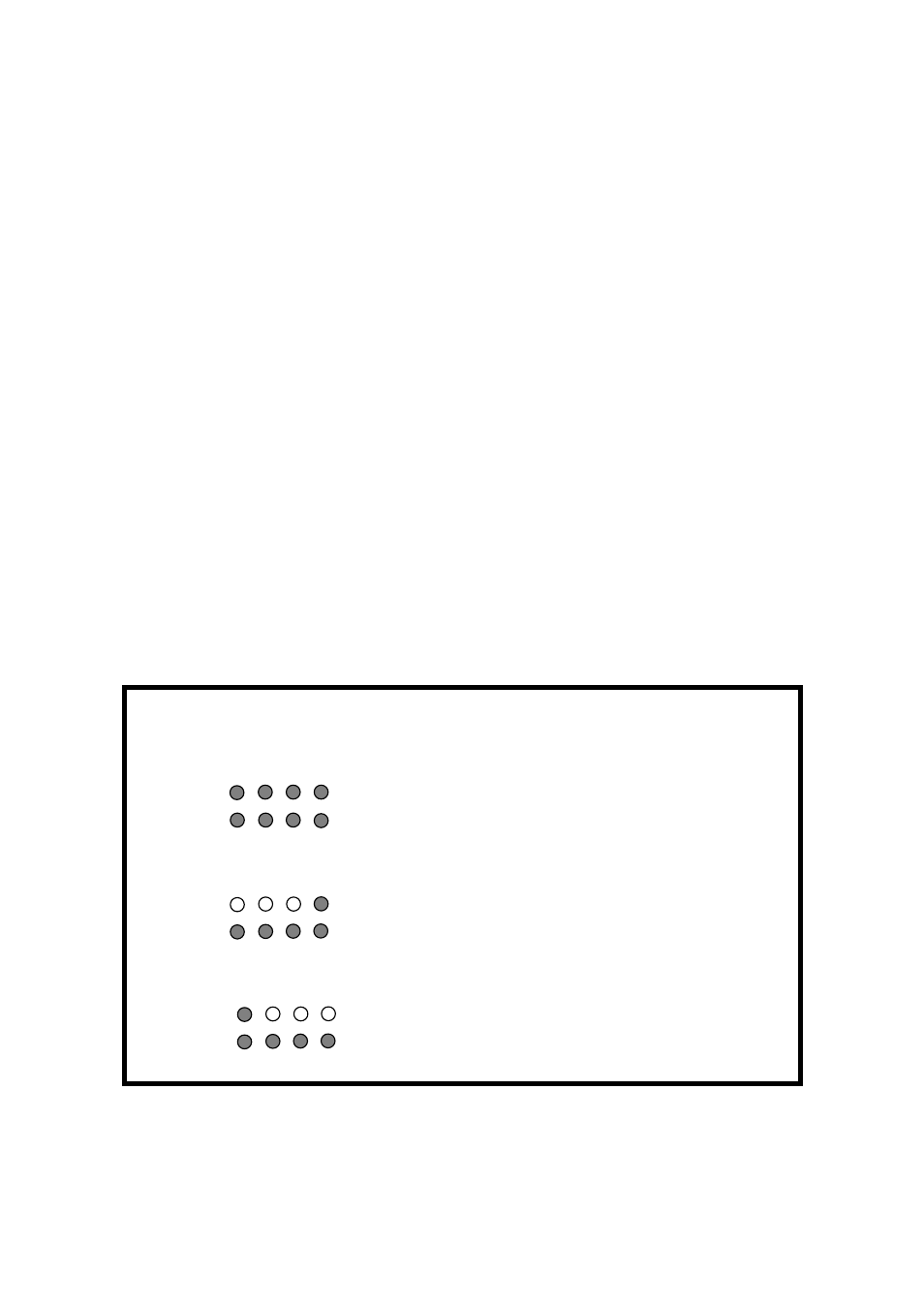

Funktion LED
Anzeige
Normal
klassisches MIDI Interf.
THRU 1
1:1 Weiterleitung
Alle LEDs werden aktiv, nach 2~3 Sekunden
gehen sie aus und leuchten dann bei Aktivität in
Abhängigkeit vom MIDI-Signal.
THRU 2
In 4 zu allen Ausgängen
Das In 4 und die Out 1~4 LEDs werden aktiv,
nach 2~3 Sekunden gehen die Ausgangs-LEDs
aus und leuchten dann bei Aktivität in
Abhängigkeit vom MIDI-Signal.
THRU 3
In 1 zu allen Ausgängen
Das In 1 und die Out 1~4 LEDs werden aktiv,
nach 2~3 Sekunden gehen die Ausgangs-LEDs
aus und leuchten dann bei Aktivität in
Abhängigkeit vom MIDI-Signal.
