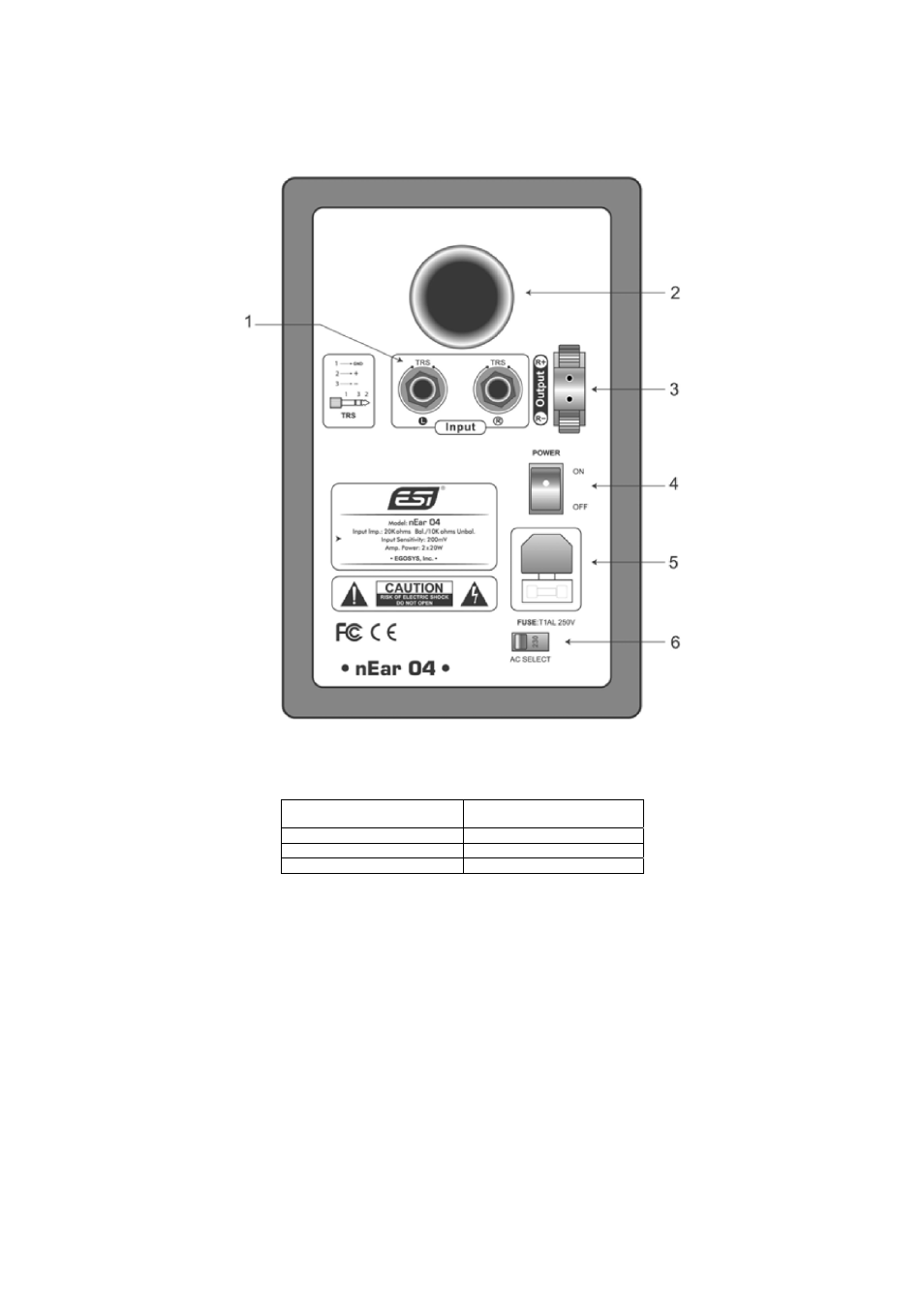

Rückseite
1. Klinkeneingang – dieser Anschluss ermöglicht die Verbindung Ihrer Quelle über symmetrische
(3-polige) oder unsymmetrische (2-polige) Klinkenkabel. Die Pinbelegung:
EINGANGSSIGNAL VERBINDUNG
KLINKE
+ Spitze
- Ring
Abschirmung Hülse
Eine unsymmetrische Verbindung kann auch über eine 3-polige Verbindung realisiert werden. Beim
normalen 2-poligen Klinkenstecker wird das Minus-Signal automatisch auf Masse gelegt, während
bei einem 3-poligen Stecker mit unsymmetrischem Signal der Minus-Port „offen“ oder auf Masse
geschaltet sein kann. Wir empfehlen die Schaltung auf Masse.
2. Bassreflexöffnung – nEar04 verfügen über eine Bassreflexöffnung auf der Rückseite. Beachten
Sie, dass Sie die Öffnung nicht verschließen (d.h. beispielsweise, dass ein gewisser Abstand zu
einer Wand benötigt wird), um eine Klangbeeinflussung zu verhindern.
3. Anschluss für Lautsprecherkabel – nutzen Sie diese Klemmen, um die beiden Lautsprecher
über das mitgelieferte Lautsprecherkabel zu verbinden.
4. Ein-/Ausschalter – über den Ein-/Ausschalter kann nEar04 ein- und wieder ausgeschaltet
werden.
