ESI nEar05
eXperience

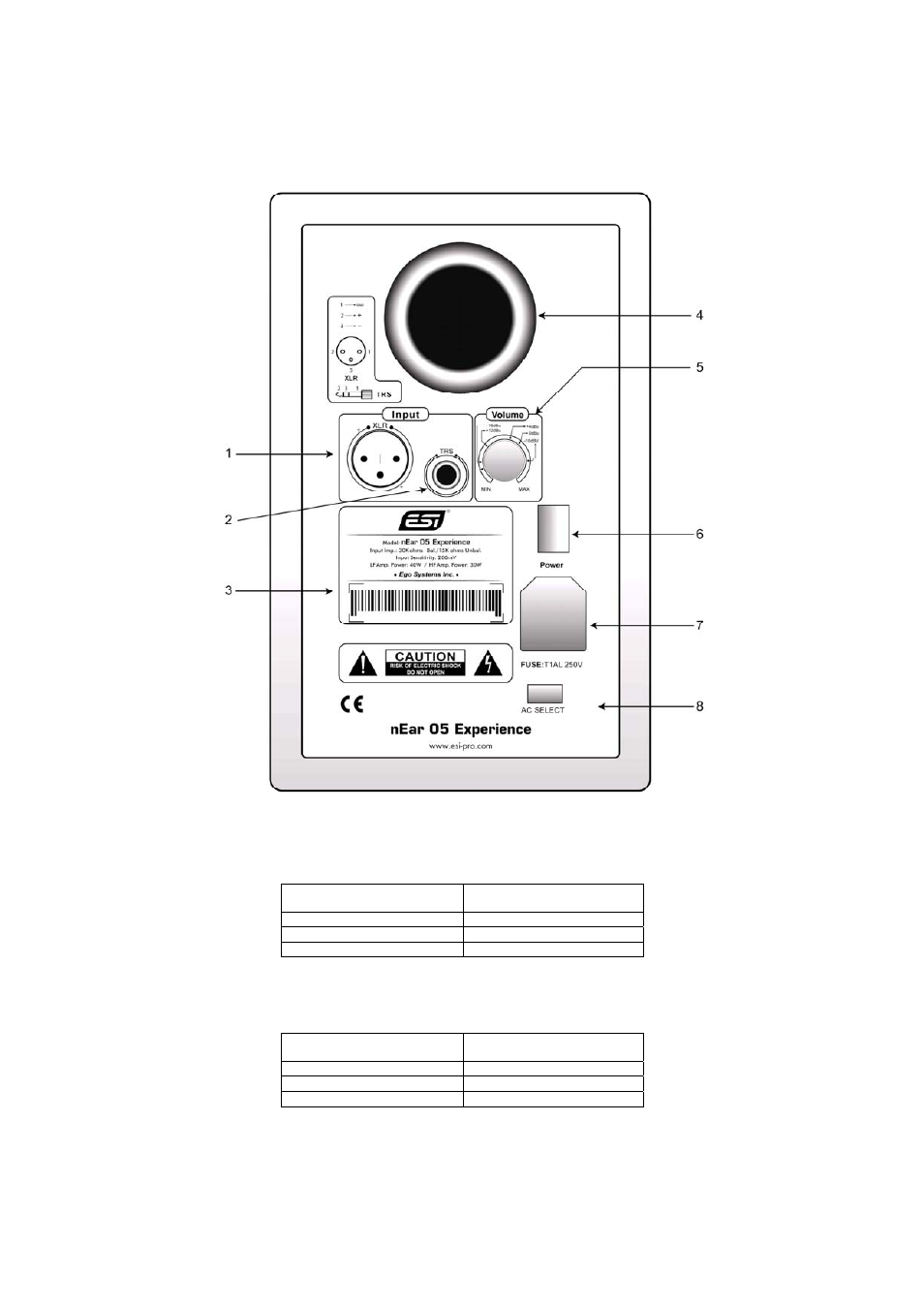

Rückseite
1. XLR-Eingang – dieser Anschluss ermöglicht die Verbindung Ihrer Quelle über symmetrische
XLR-Kabel. Die Pinbelegung:
EINGANGSSIGNAL XLR-VERBINDUNG
+ PIN
2
- PIN
3
Abschirmung PIN
1
2. Klinkeneingang – dieser Anschluss ermöglicht die Verbindung Ihrer Quelle über symmetrische
(3-polige) oder unsymmetrische (2-polige) Klinkenkabel. Die Pinbelegung:
EINGANGSSIGNAL VERBINDUNG
KLINKE
+ Spitze
- Ring
Abschirmung Hülse
Eine unsymmetrische Verbindung kann auch über eine 3-polige Verbindung realisiert werden. Beim
normalen 2-poligen Klinkenstecker wird das Minus-Signal automatisch auf Masse gelegt, während
bei einem 3-poligen Stecker mit unsymmetrischem Signal der Minus-Port „offen“ oder auf Masse
geschaltet sein kann. Wir empfehlen die Schaltung auf Masse.
