Stromkreis anschließen – Fronius Signal Card Benutzerhandbuch
Seite 9
7
DE
Die Fronius Signal Card dient dem Anschließen eines Stromkreises. Der
Stromkreis kann z.B. eine Signaleinrichtung enthalten und muss folgen-
den Merkmalen entsprechen:
-
Maximale DC-Spannung .................. 50 V DC
-
Maximaler DC-Strom ........................ 1 A DC
-
Maximale AC-Spannung ................... 250 V AC
-
Maximaler AC-Strom ........................ 4 A AC
-
Maximaler Leitungsquerschnitt......... Bis zu 1,5 mm² / Leitung
HINWEIS! Die Wirksamkeit der Zugentlastung ist nur bei einer
bestimmten Kabelstärke gewährleistet. Fronius empfiehlt die Ver-
wendung einer 3-poligen 0,75 mm² Mantelleitung oder eines Ka-
bels mit vergleichbarer Kabelstärke.
Stromkreis anschließen
Merkmale
eines anzu-
schließenden
Stromkreises

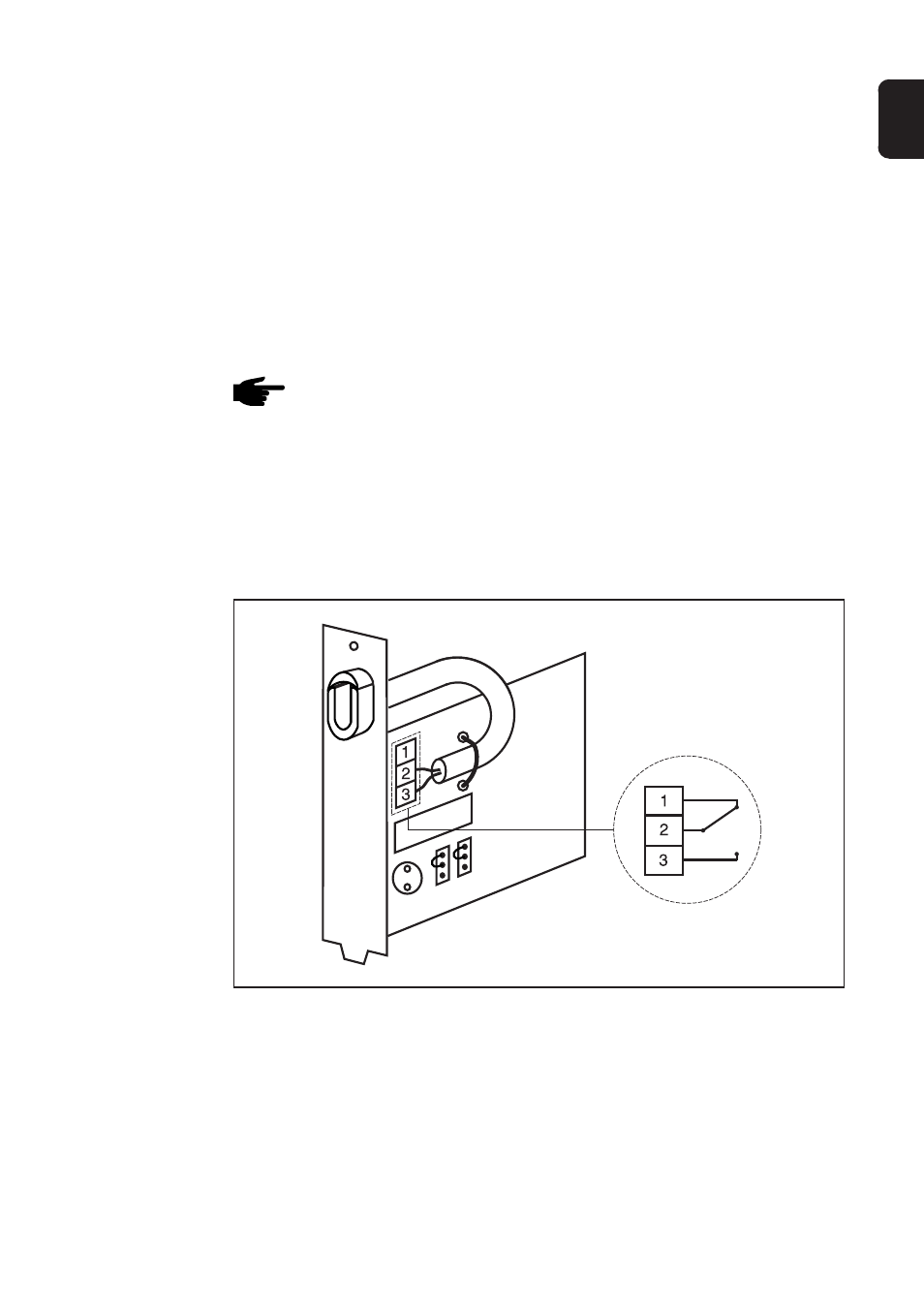

Die Ruhestellung des Relais ist direkt auf der Leiterplatte skizziert und
sieht wie folgt aus:
3-polige Klem-
me
