91
Anhang

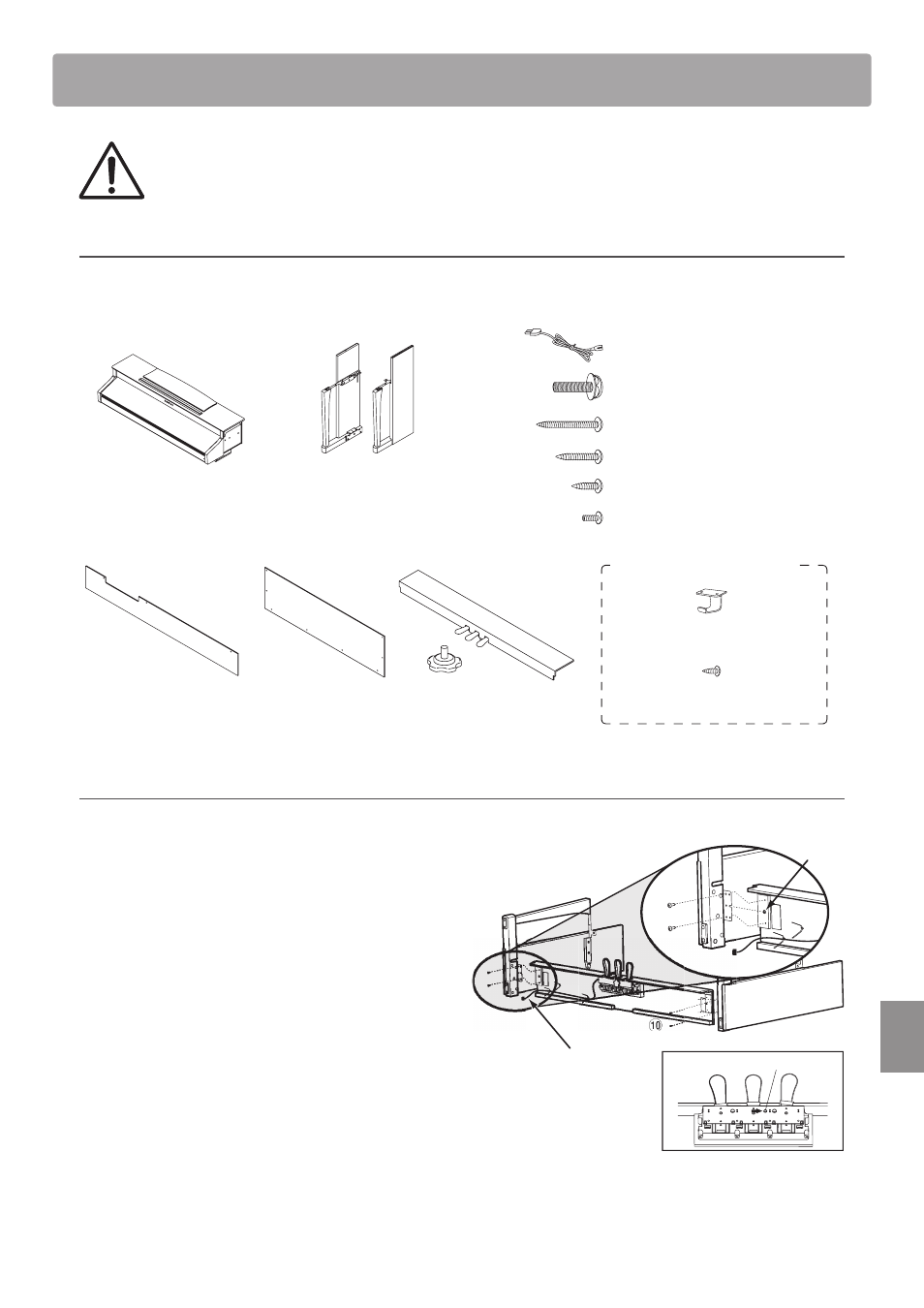

Aufbauanleitung
Bitte lesen Sie die Aufbauanleitung einmal komplett durch, bevor Sie mit dem Aufbau des CS6 beginnen.
Stellen Sie sicher, dass für den Aufbau mindestens 2 Personen zur Verfügung stehen, insbesondere beim
Anheben des Spieltisches auf das Unterteil (wird unter Schritt 3 beschrieben).
„ Beiliegende Teile
Bevor Sie mit dem Aufbau beginnen sollten Sie sich vergewissern, dass alle Teile vollständig vorhanden sind.
Für den Aufbau benötigen Sie einen Kreuzschraubendreher, welcher nicht im Lieferumfang enthalten ist.
c Frontblende x 1 d Rückwand x 1
g Schraube (mit Unterlegscheibe
und Federring) x 4
h Holzschraube (lang, schwarz) x 4
f Netzkabel x 1
k Schraube (kurz, schwarz) x 3
a Spieltisch x 1 b Seitenteile x 2
(links, rechts)
i Holzschraube (mittel, schwarz) x 4
e Pedaleinheit x 1
Einstellschraube x 1
j Holzschraube (kurz, silber) x 4
l Kopfhörerhalter Set x 1
Kopfhörerhalter x 1
Befestigungsschrauben x 2
1. Zusammenbau des Unterteils (Seitenteile b und Pedaleinheit mit Einstellschraube e)
Lösen Sie das Anschlusskabel unter der Pedaleinheit e und
ziehen Sie es heraus.
Drehen Sie die Einstellschraube ganz in das mit einem Pfeil
markierte Gewinde auf der Unterseite der Pedaleinheit.
Führen Sie die vormonierte Schraube (auf der Unterseite der
Pedaleinheit e) in die dafür vorgesehene Aussparung in der
Metallplatte am Seitenteil b ein. Achten Sie darauf, dass Sie
die beiden Seitenteile nicht miteinander vertauschen.
Achten Sie darauf, dass Sie die beiden Seitenteile nicht
miteinander vertauschen. Die Seitenteile müssen ganz dicht
an der Pedaleinheit anliegen.
Nehmen Sie nun die 4 kurzen silbernen Holzschrauben j
und schrauben diese in die Öffnungen (siehe Abbildung) und
befestigen Sie damit die Pedaleinheit mit dem rechten und
linken Seitenteil.
Bereits
vormontierte
Schraube
j
j
b
Anschlusskabel lösen Gewinde für Einstellschraube
b
