Kawai CN24 - Handbuch (Seite 45)

45
Anhang

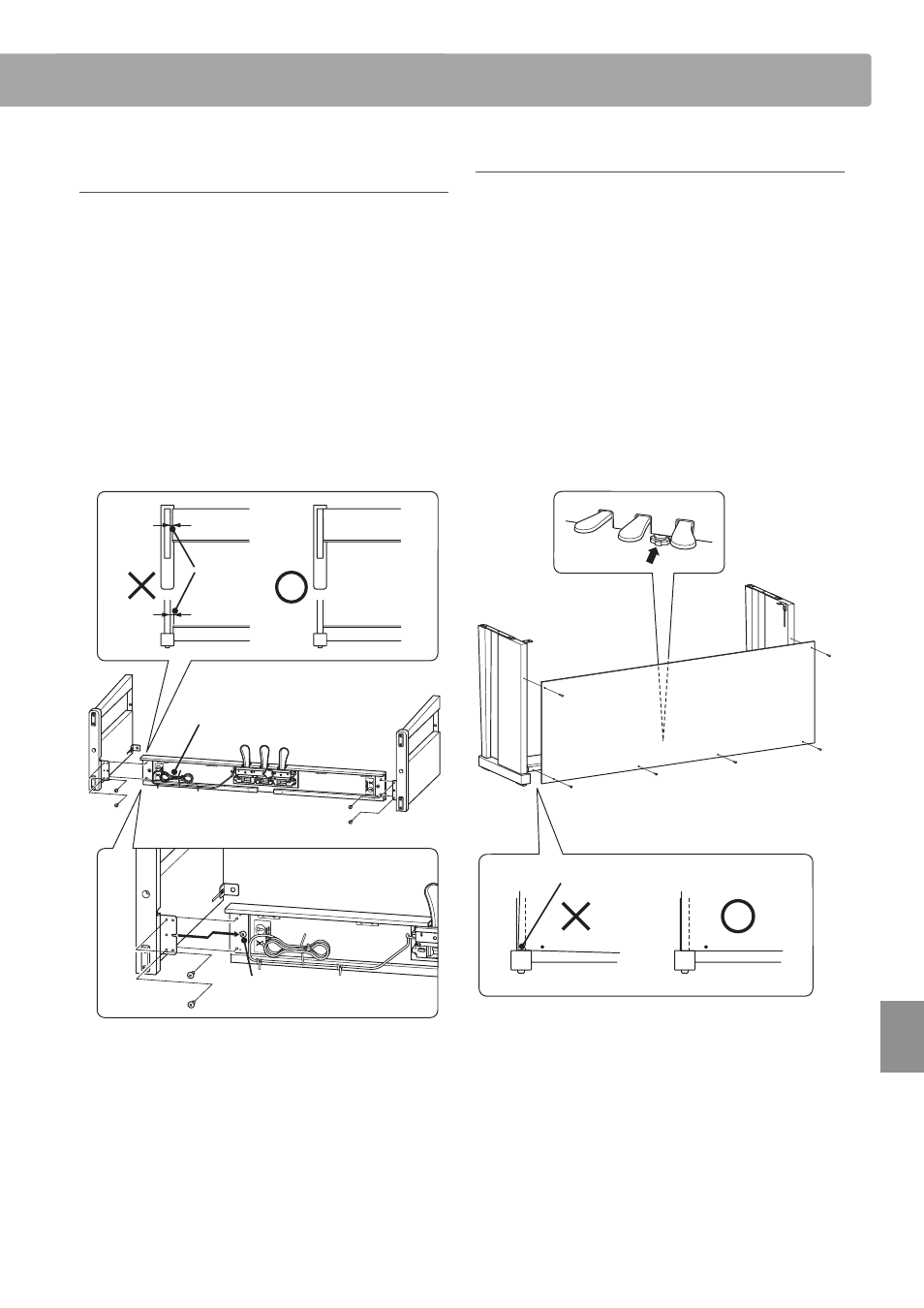

2. Befestigung der Rückwand d
Stellen Sie das montierte Unterteil aufrecht auf.
* Vergewissern Sie sich, dass die Einstellschraube an der Pedaleinheit
befestigt ist.
Befestigen Sie die Rückwand d an den beiden Seitenteilen.
Verwenden Sie hierzu die zwei langen, schwarzen Holzschrauben
h und lassen Sie vorläufi g einen Abstand von 1-2 mm.
Montieren Sie nun das untere Ende der Rückwand an der
Pedaleinheit. Verwenden Sie hierzu die vier schwarzen
Holzschrauben mittlerer Länge i.
nicht gerade ausgerichtet
b
b
d
h
h
i
i
i
i
1. Zusammenbau des Unterteils
(Seitenteile b und Pedaleinheit e)
Lösen Sie das Anschlusskabel unter der Pedaleinheit e und
ziehen Sie es heraus.
Führen Sie die vormonierte Schraube (auf der Unterseite der
Pedaleinheit e in die dafür vorgesehene Aussparung in der
Metallplatte am Seitenteil b ein.
Achten Sie darauf, dass Sie die beiden Seitenteile nicht miteinander
vertauschen. Die Seitenteile müssen ganz dicht an der Pedaleinheit
anliegen.
Nehmen Sie nun die 4 silbernen Holzschrauben j und schrauben
diese in die Öff nungen der Metallplatten (siehe Abbildung) und
befestigen Sie damit die Pedaleinheit mit dem rechten und linken
Seitenteil.
dicht anliegend
Anschlusskabel lösen
Bereits vormontierte
Schraube
b
b
e
e
b
b
e
e
b
b
e
b
e
j
j
