Marantz NR1506 Benutzerhandbuch
Seite 29
o
Informationen zur Kabelkennzeichnung (im
Lieferumfang enthalten) für die
Kanalidentifizierung
Der Kanalabschnitt für Lautsprecheranschlüsse auf der Rückseite ist
farbcodiert, damit die einzelnen Kanäle zu erkennen sind.
Befestigen Sie die Kabelkennzeichnung für die einzelnen
Lautsprecher am jeweiligen Lautsprecherkabel. Dadurch können Sie
schnell das richtige Kabel an die Lautsprecheranschlüsse auf der
Rückseite anschließen.
Lautsprecher
Farbe
FRONT L
Weiß
FRONT R
Rot
CENTER
Grün
SURROUND L
Hellblau
SURROUND R
Blau
SUBWOOFER
Schwarz

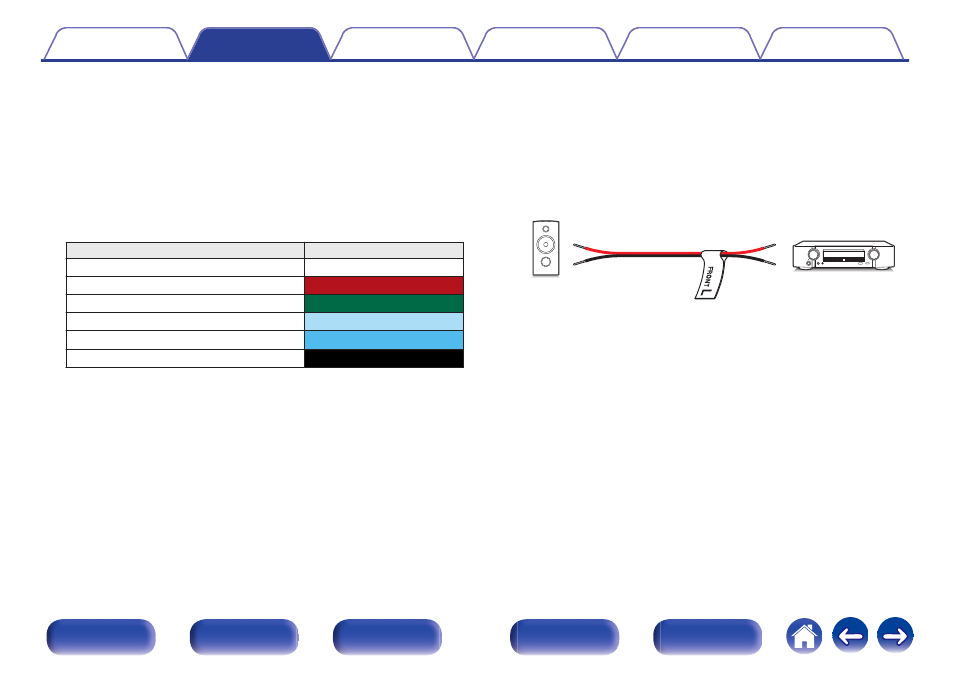

Befestigen Sie die Kabelkennzeichnung für jeden Kanal an dem
entsprechenden Lautsprecherkabel, wie in der Abbildung dargestellt.
Bringen Sie die Kennzeichnung gemäß der Tabelle an den
Lautsprecherkabeln an.
Nehmen Sie anschließend die Anschlüsse vor, sodass die Farbe der
Lautsprecheranschlüsse denen der Kabelkennzeichnung entspricht.
G So befestigen Sie die Kabelkennzeichnung H
.
Lautsprecher
Dieses Gerät
