Bezeichnung und funktionen der teile, Vorderseite, Rückseite – Marantz PM6004 Benutzerhandbuch
Seite 10
4
DEUTSCH
q
w
e
r
t
y
o
Q0
Q1
Q2
Q3
Q4
u
i
q
Netzschalter (ON/OFF) ································ (8)
w
STANDBY-Anzeige ······································· (8)
Gibt den Status des Geräts wie folgt an:
• Netz “ON” : Aus
• Wenn die Schutzschaltung aktiviert ist :
Rot (blinkt) .................................................... (6)
• Standby : Rot
• Netz “OFF” : Aus
e
INPUT SELECTOR-Knopf ····························· (9)
r
SOURCE DIRECT-Schalter/Anzeige ············ (9)
t
Eingangsanzeigen ········································ (8)
y
MUTE-Anzeige ·············································· (9)
u
VOLUME-Bedienungsknopf ···················· (8, 9)
i
Fernbedienungssensor ······························ (10)
o
BALANCE-Bedienungsknopf ··················· (8, 9)
Q0
LOUDNESS-Schalter/Anzeige ····················· (9)
Q1
SPEAKERS A/B-Schalter/Anzeigen ············ (9)
Q2
TREBLE-Bedienungsknopf ······················· (8, 9)
Q3
BASS-Bedienungsknopf ·························· (8, 9)
Q4
Kopfhörerbuchse (PHONES) ························ (9)
HINWEIS
Sie können die Reglerknöpfe
o
BALANCE,
Q2
TREBLE und
Q3
BASS nur einstellen, wenn der
Schalter
r
SOURCE DIRECT ausgeschaltet ist.

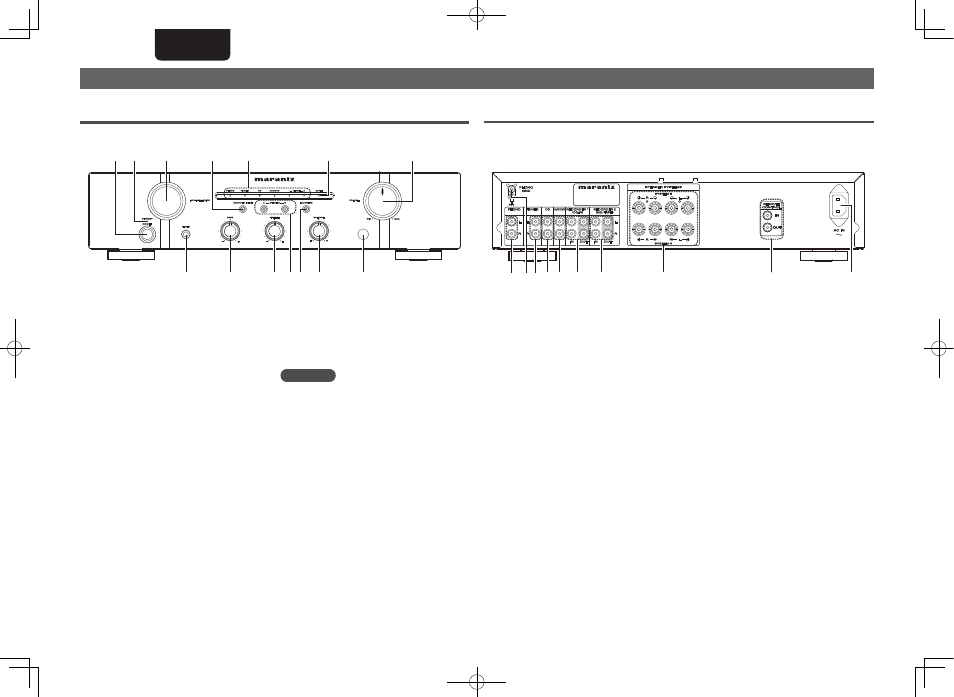

Bezeichnung und Funktionen der Teile
Lesen Sie hinsichtlich der hier nicht erklärten Tasten die in Klammern ( ) angegeben Seiten.
Vorderseite
q
PHONO-Eingänge ········································· (7)
w
PHONO GND-Anschluss ······························ (7)
e
TUNER-Eingänge ·········································· (7)
r
CD-Eingänge ················································· (7)
t
AUX/DVD-Eingänge ····································· (7)
y
RECORDER 1 (CD-R)
Ein-/Ausgangsanschlüsse ··························· (7)
Rückseite
q we r t y
u
i
o
Q0
u
RECORDER 2 (MD/TAPE)
Ein-/Ausgangsanschlüsse ··························· (7)
i
Lautsprechersystem-Anschlüsse
(SPEAKER SYSTEMS) ······························ (6, 7)
o
REMOTE CONTROL
Ein-/Ausgangsanschlüsse ························· (10)
Q0
AC-Eingang (AC IN) ······································ (8)
