ERWEITERTE ANSCHLÜSSE
ANSCHLUSS AN EINE DIGITALE AUDIO-KOMPONENTE
Dieses Gerät ist mit einer digitalen optischen Ausgangsbuchse und einer digitalen koaxialen Ausgangsbuchse ausgestattet.
Sie können sich an digitalen Aufnahmen erfreuen, wenn der CD-Player an einen CD-Recorder oder an eine andere digitale
Aufnahmekomponente angeschlossen wurde.
• Nach dem Anschließen die Taste DIGITAL OUT auf der Fernbedienung drücken, während die CD gestoppt ist, und den
Digitalausgang für das Audio-CD-Signal vom Anschluss „Digitaler Audioausgang auf „Ein“ einstellen.
Unter Verwendung der betreffenden Taste auf der Fernbedienung den Digitalausgang auf „Ein“ und „Aus“ einstellen. Wenn der
Digitalausgang auf „Aus“ umgeschaltet worden ist, leuchtet auf dem Flüssigkristall-Display (LCD) „D OFF“ auf.
Schalten Sie, um eine bessere Klangqualität genießen zu können, den Digitalausgang aus, wenn er nicht verwendet wird.
Vorsicht!
Signale werden nur dann von den Anschlüssen des digitalen Audioausgangs (optisch und koaxial) gesendet, wenn Audio-CDs oder
die CD-Schicht von Super-Audio-CDs abgespielt werden. Es gibt keine Signale, wenn andere Medien abgespielt werden.
7

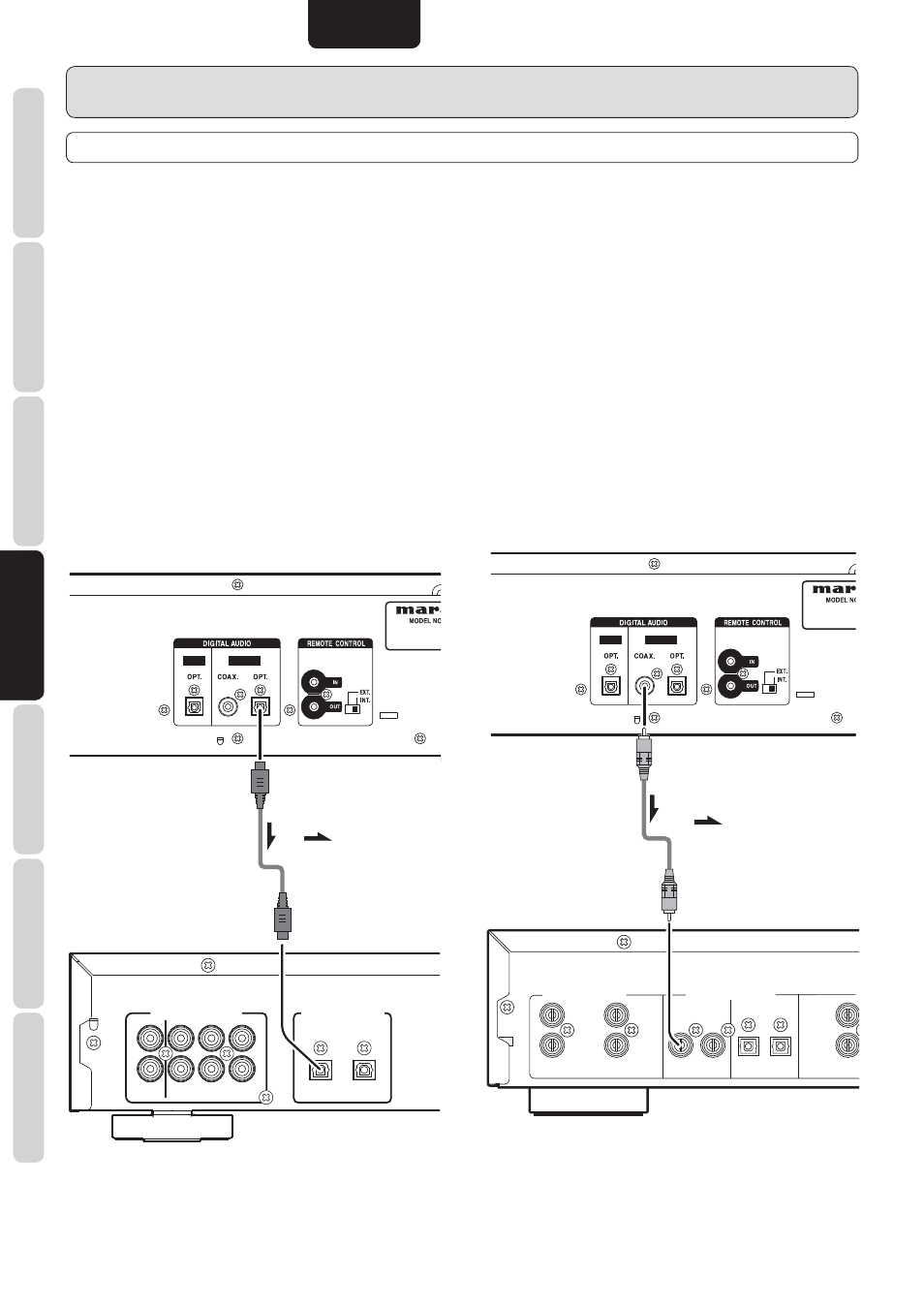

Anschluss an einen optischen
Ausgangsanschluss
Verwenden Sie für den Anschluss ein handelsübliches
optisches digitales Anschlusskabel. Führen Sie den Stecker
vollständig ein, bis er einrastet. Biegen oder bündeln Sie das
optische digitale Anschlusskabel nicht.
OUT
IN
INPUT
INPUT OUTPUT
OUTPUT
MD/CD
MD/CD
MD
MD
DIGITAL IN/OUT
DIGITAL IN/OUT
INPUT
INPUT
ANALOG IN/OUT
ANALOG IN/OUT
OUTPUT
OUTPUT
MD
MD
MD
MD
COMMON
COMMON
L
R
OPTICAL
OPTICAL
CD
CD
:
Optisches digitales
Anschlusskabel
(handelsüblich)
Signalfluss
CD-Recorder, MD-Deck, AV-Verstärker usw.
7
Anschluss des koaxialen
Ausgangsanschlusses
Verwenden Sie für den Anschluss ein handelsübliches
koaxiales digitales Anschlusskabel.
OUT
IN
EX
EXTERNAL
INPUT
INPUT
ANALOG IN/OUT
ANALOG IN/OUT
OUTPUT
OUTPUT
OUTPUT
OUTPUT
R
R
L
L
DIGITAL IN/OUT
DIGITAL IN/OUT
INPUT
INPUT
OPTICAL
OPTICAL
COAXIAL
COAXIAL
INPUT
INPUT
OUTPUT
OUTPUT
:
Koaxiales digitales
Anschlusskabel
(handelsüblich)
Signalfluss
CD-Recorder, MD-Deck, AV-Verstärker usw.
