Kondensatanschluß
Frischluftanschluß
Es besteht die Möglichkeit mit dem
Gerät auch Frischluft (Außenluft),
zusätzlich zur Raumluft, anzus-
augen und diese zu temperieren.
Diese Variante wird bevorzugt in
Räumen mit sich schnell verbrau-
chender Luft genutzt.
■ Achten Sie auf regionale Vor-
schriften zur Luftbehandlung.
■ Für den Frischluftanschluß ist
ein Bundkragen mit 100 mm zu
montieren (Bild 13).
■ Der Anteil der Frischluft darf
nicht mehr als 10% des Nenn-
luftvolumenstromes des Gerätes
betragen. Die Frischluftzufuhr
sollte durch den Einsatz eines
zusätzlichen, drehzahlgeregel-
ten Ventilators erfolgen.
■ Um das Eindringen von
Regenwasser zu verhindern,
darf die Luft am Außenluftein-
tritt mit einer Geschwindigkeit
von maximal 2,5 m/s über
einen Staubfilter angesaugt
werden.
■ Für den Anschluß des Venti-
lators ist eine bauseitig zu
erstellende, separat abzu-
sichernde Elektroinstallation
erforderlich.
Auf Grund der Taupunktunter-
schreitung am Register kommt es
während des Kühlbetriebes zur
Kondensatbildung.
Unterhalb des Registers befin-
det sich eine Auffangwanne mit
serienmäßiger Kondensatpumpe
und Schwimmerschalter. Sollte
der Schwimmerschalter auf Grund
mangelndem Abtransport des
Kondensats eine Sicherheitsab-
schaltung durchführen, schaltet die
Pumpe sofort ein und läuft ca. drei
Minuten nach.
■ Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen. Gegebe-
nenfalls sehen Sie eine dampf-
diffusionsdichte Isolation vor.
■ Befindet sich das Niveau der
Kondensatleitung an dem Gerät
oberhalb des Geräteaustrittes,
so ist die Leitung sofort vertikal
nach oben und dann mit Gefäl-
le zum Abfluß zu verlegen.
■ Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■ Bei einem Gerätebetrieb unter
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■ Nach erfolgter Verlegung
muß der freie Ablauf des Kon-
densats überprüft und
eine permanente Dichtheit
sichergestellt werden.
Die maximale Förderleistung
der Kondensatpumpe beträgt
1000 mmWS. Durch äußere
Einflüsse, wie z.B. luftseitiger
Gegendruck, Verschmutzung,
oder Verschleiß kann es zu
Leistungsreduzierung kommen.
Um einen sicheren Funktions-
betrieb zu gewährleisten,
empfehlen wir eine maximale
Förderhöhe von 800 mm nicht
zu überschreiten!
ACHTUNG

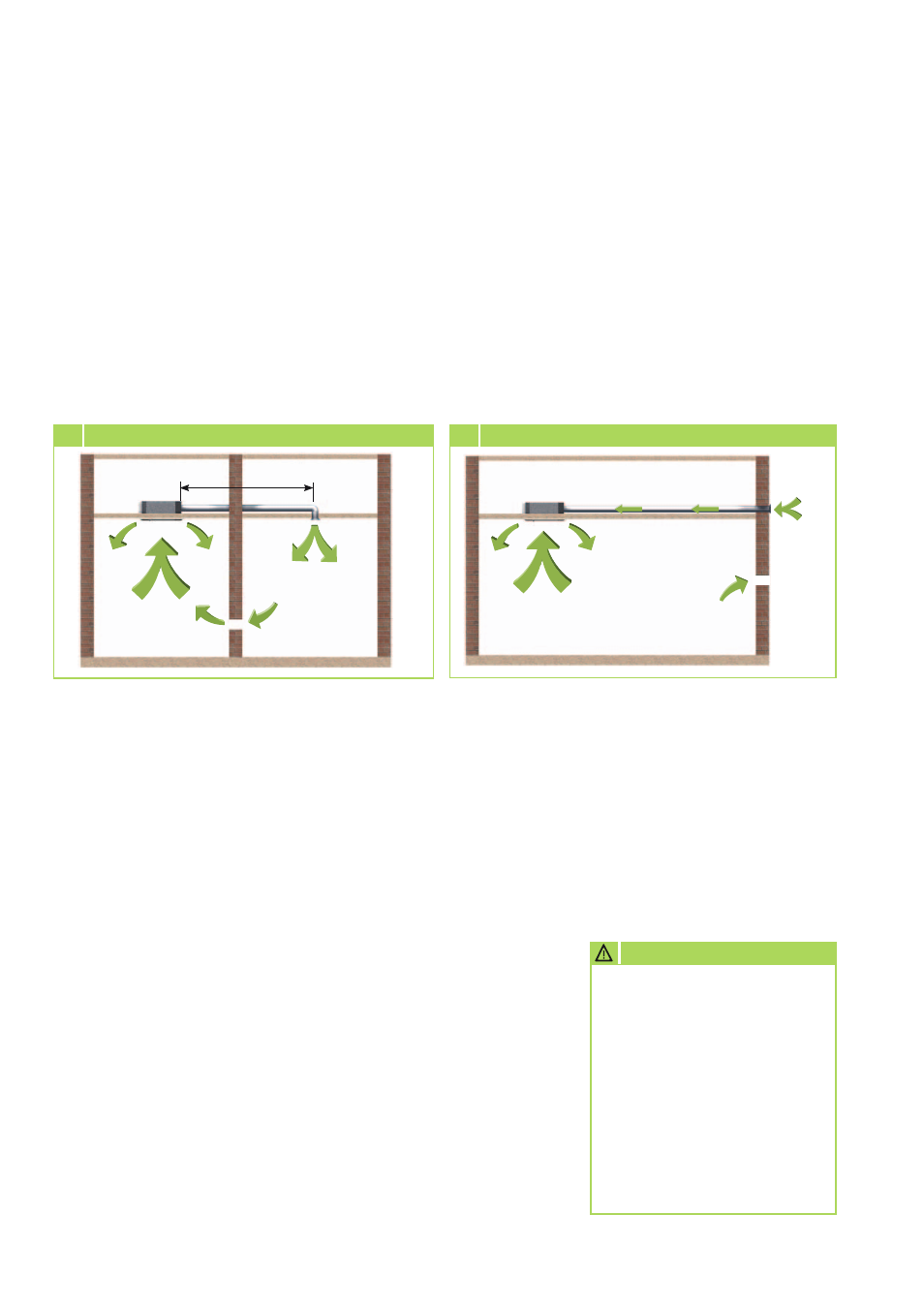

13 Frischluftanschluß
Außen-
luft-
eintritt
Innen Außen
max. 7 m
Nebentraum Hauptraum
12 Nebenraumanschluß
REMKO KWD...S
