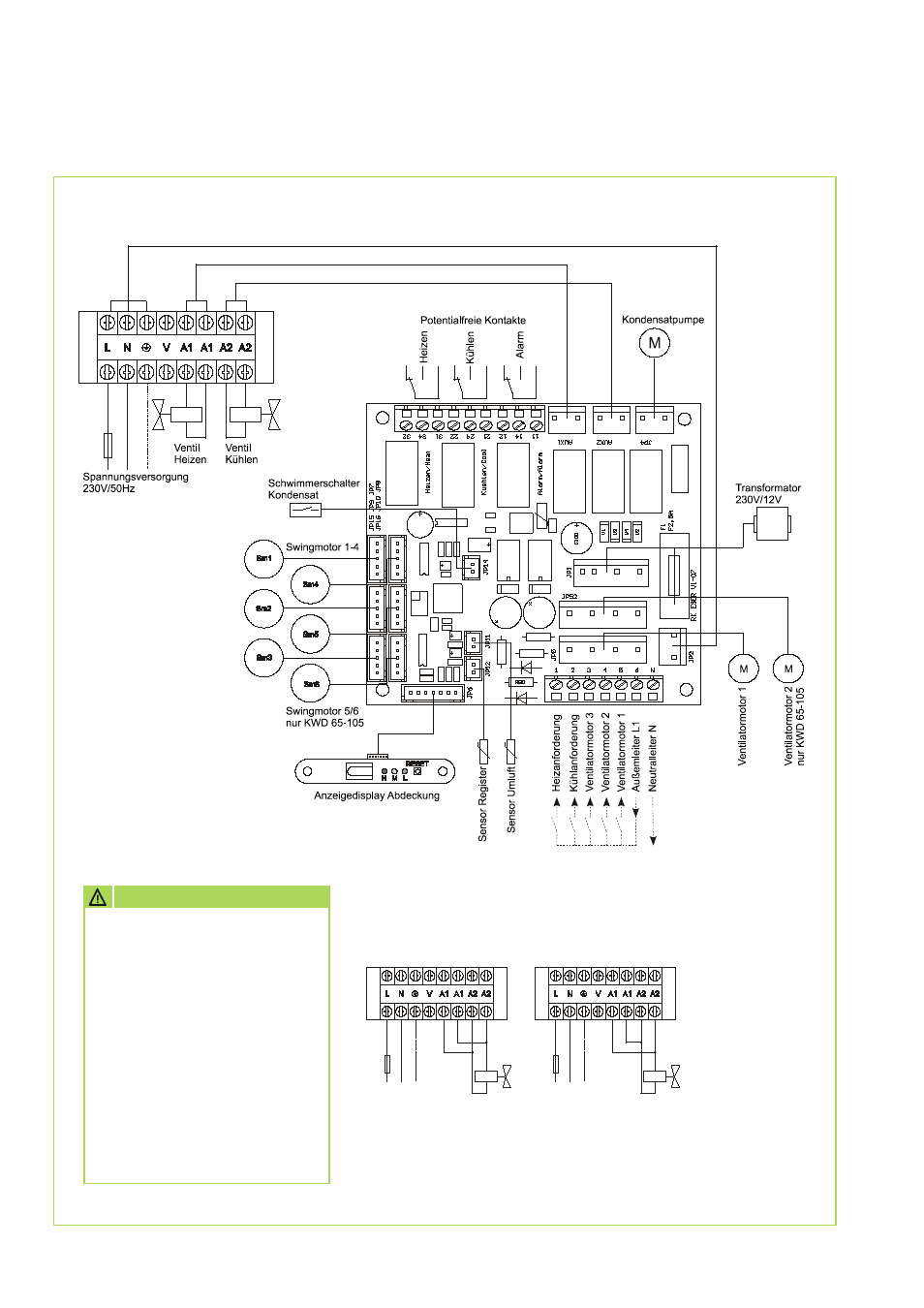

Elektrisches Schaltschema
Einzelsteuerung
KWD 20 S bis 105 S
Wird ein Zwei-Leiter-System
zum Kühlen und Heizen auf-
gebaut, ist vor Anschluß des
Ventilkopfes die Spannung
an den Klemmen A1/A1 und
A2/A2 zu kontrollieren. Bei
der Verdrahtung der Brücken
zwischen A1 und A2 ist dann
die Spannungsfreiheit unterei-
nander sicherzustellen.
Wird dies nicht überprüft kann
es zu elektrischen Beschädi-
gungen der Platine kommen!
ACHTUNG Zwei-Leiter System zum Kühlen und Heizen
KWD 20 S bis 105 S
Möglicher Anschluß 1
Ventil Kühlen/Heizen
Möglicher Anschluß 2
Ventil Kühlen/Heizen
