Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Innengerätes zu
installieren.
■
Die Spannungsversorgung
erfolgt am Innengerät, eine
Steuerleitung zum Kaltwasser-
Erzeuger ist nicht erforderlich.
■
Wird bei dem Gerät eine als
Zubehör erhältliche Kondensat-
pumpe eingesetzt, schaltet ggf.
der Abschaltkontakt der Pumpe
die Spannungsversorgung oder
das Ventil aus.
■
Die Klemmleiste der Anschlüsse
befindet sich hinter der Abde-
ckung auf der rechten Seite des
Innengerätes.
Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dau-
erhaften Kontakt zu kontrollie-
ren und ggf. nachzuziehen.
ACHTUNG
Elektrischer Anschluß
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG
Erforderliches Zubehör
Raumtemperatur-Regelung
■
Die Raumtemperatur-Regelung
bedient das Gerät. Zur Auswahl
stehen Regelung zur Aufputz-
montage oder zur Montage im
Gerät. Beachten Sie die separate
Montageanleitung.
Schaltrelais für 4 Geräte
■
Sollen mehrere Geräte in einer
Gruppe zusammengeschaltet
werden ist bei der Verwendung
einer Raumtemperatur-Regelung
ein Schaltrelais erforderlich.
Beachten Sie die separate Mon-
tageanleitung.

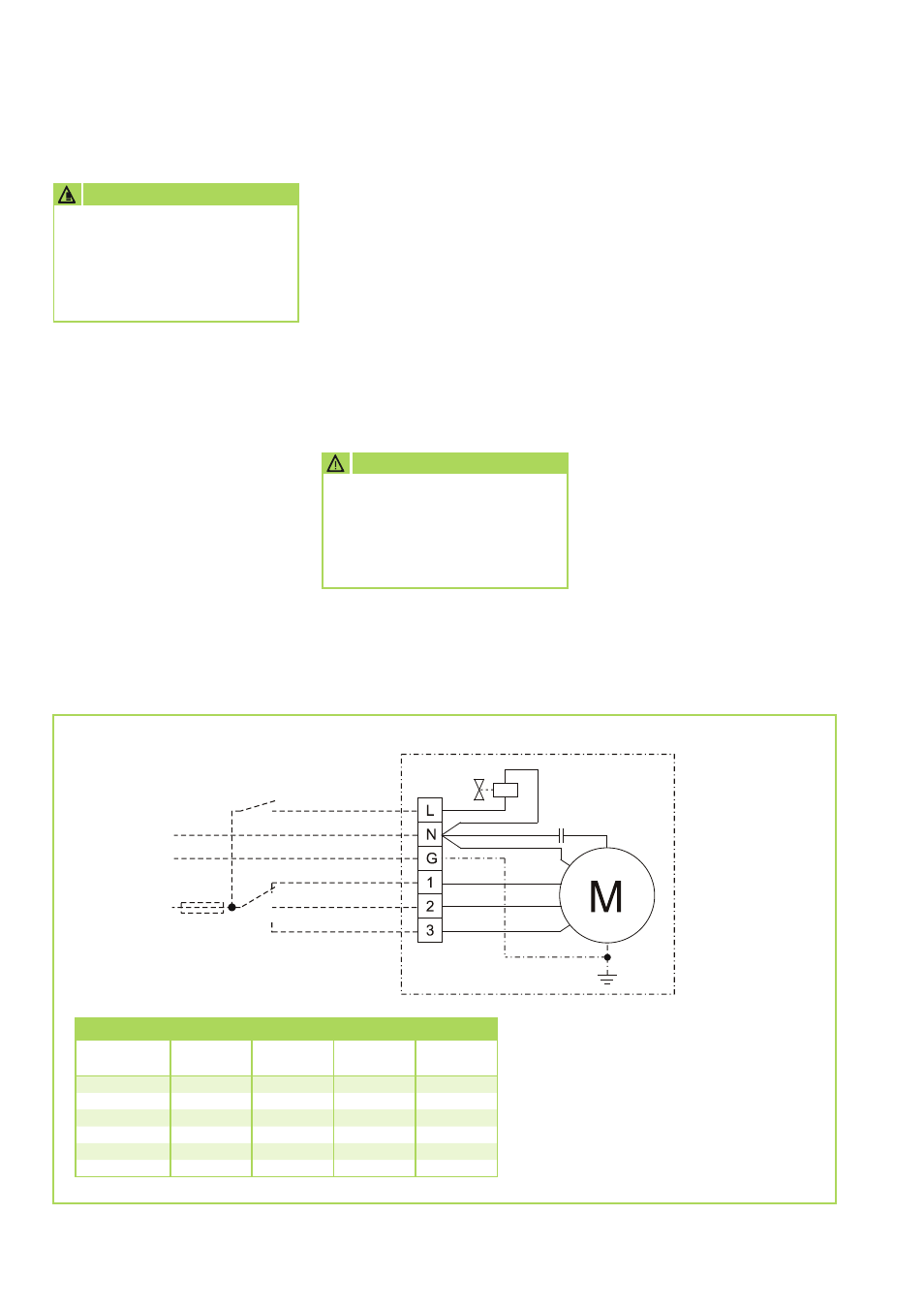

Elektrisches Schaltschema
Legende
Wt
= weiß
Gn
= grün
Ye
= gelb
Pk
= Rosa
Gn/Ye = Grün/Gelb
Bl
= Blau
Bn
= Braun
Bk
= Schwarz
Gr
= Grau
Vi
= Violett
Or
= Orange
Rd
= Rot
WLT 25 S bis WLT 85 S
Neutralleiter
Außenleiter
Schutzleiter
230V
1~
50Hz
Stufe 2
Stufe 1
Ansteuerung Ventil
Stufe 3
Farbkennzeichnung
Stufe 1
(klein)
Stufe 2
(mittel)
Stufe 3
(hoch)
Neutralleiter
WLT 25 S
Ye
Gn
Bl
Wt
WLT 27 S
Ye
Gn
Bl
Wt
WLT 45 S
Bl
Ye
Gn
Wt
WLT 55 S
Bl
Ye
Gn
Wt
WLT 75 S
Bl
Ye
Gn / Bk
Wt
WLT 85 S
Bl
Ye
Gn / Bk
Wt
Drei-Wege-Ventil
Ventilatormotor
