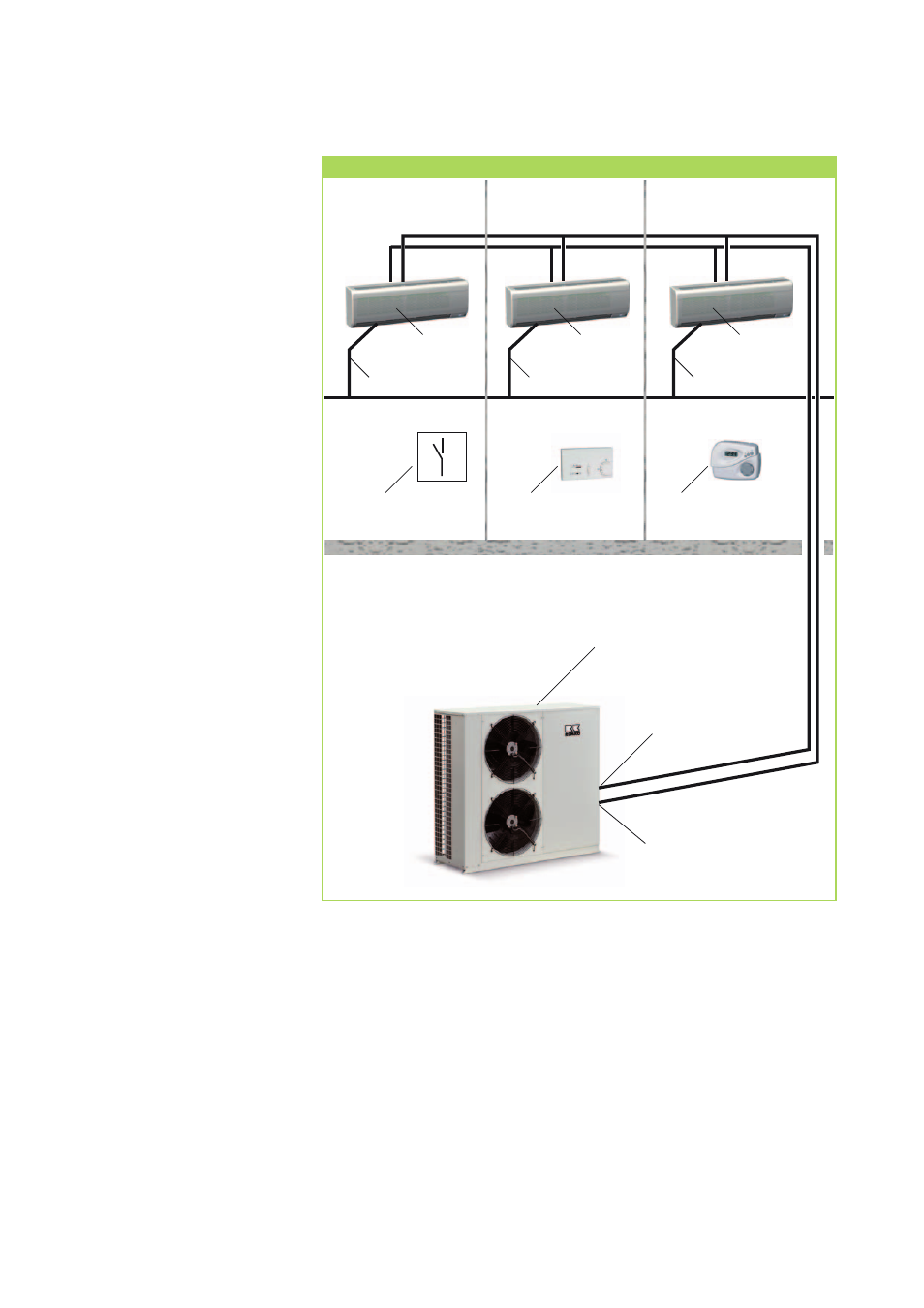

Systemaufbau
Innenbereich 1 Innenbereich 2 Innenbereich 3
Systemaufbau
Das Gerät ist für ein 2-Leiter-Sy-
stem konzipiert. Das System besitzt
2 Mediumrohre (Leiter: Vor- und
Rücklauf) zum Kühlen mit kaltem
Medium oder zum Heizen mit
warmem Medium.
Das kombinierte Kühl-/Heizregister
im Innengerät gibt im Kühlbe-
trieb die Wärme aus der Raumluft
an das Betriebsmedium ab. Eine
Umwälzpumpe transportiert das
erwärmte Medium zu einem Kalt-
wasser-Erzeuger, der dem Medium
die Wärme in einem Verdampfer
entzieht und über einen Kälte-
kreis in einem Verflüssiger an die
Außenluft wieder abgibt. Das ab-
gekühlte Betriebsmedium wird in
dem Mediumkreislauf dem Gerät
erneut zugeführt.
Bei 2-Leiter-Systemen, die zum
Kühlen oder Heizen verwendet
werden, kann die Heizleistung
durch einen Kaltwasser-Erzeuger
mit Wärmepumpenfunktion oder
durch einen Heizkessel erzeugt
und dem Kreislauf zugeführt
werden. Im Heizbetrieb kann das
Innengerät die Wärme des Be-
triebsmediums an die Raumluft
abgeben.
Kaltwasser-Erzeuger
Mediumeintritt
Mediumaustritt
Außenbereich
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kondensatleitung Kondensatleitung Kondensatleitung
Gebäudeleittechnik Bauseitige Regelung Raumtemperatur-Regelung
REMKO WLT...S
