15

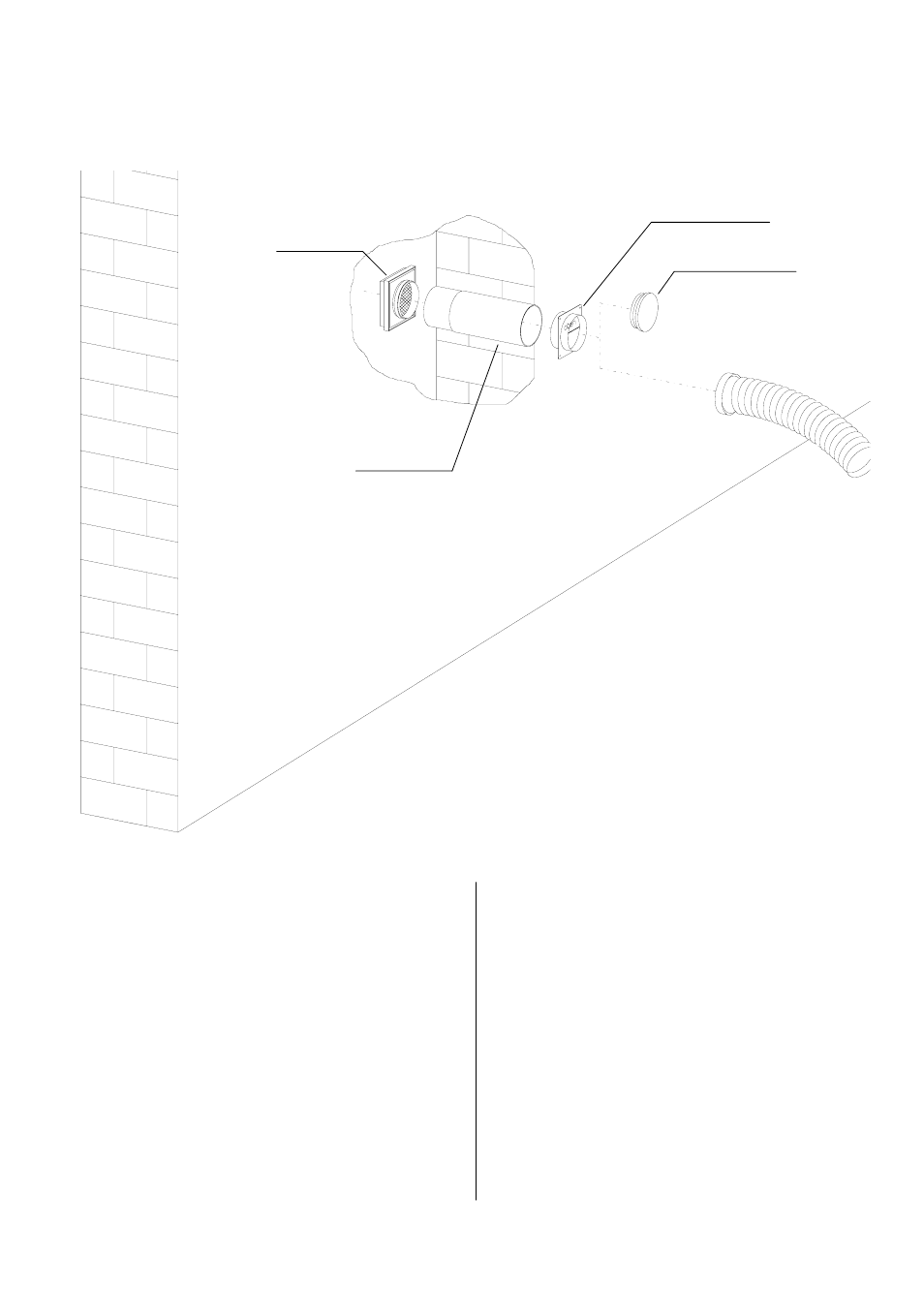

Installationsschema der Wanddurchführung
Installationsanweisung
1. Erstellen Sie ein Kernloch in der Außenwand (max.
Wanddicke 480 mm) mit einem Durchmesser von
mindestens 135 mm.
Beachten Sie mögliche Versorgungsleitungen in die-
sem Bereich!
2. Setzen Sie das Schieberohr in den erstellten Wand-
durchbruch so ein, daß sich das äußere Rohr (großer
Durchmesser) auf der Wandinnenseite befindet.
Um Kältebrücken zu vermeiden isolieren Sie das Te-
leskoprohr mit geeigneten Dämmaterialien.
3. Mauern Sie das Schieberohr im Kernloch so ein, daß
die Bündigkeit an beiden Wandseiten gegeben ist.
Außengitter
Rückstauklappe
Verschlußdeckel
Teleskoprohr
4. Befestigen Sie das Schutzgitter auf der Wandaußen-
seite mit 4 Schrauben.
Montieren Sie das Gitter unter Beachtung der Re-
genabweisung.
5. Setzen Sie die Rückschlagklappe innen ein und be-
festigen sie diese ebenfalls mit 4 Schrauben.
Der Schriftzug „oben” auf der Rückschlagklappe
muß von innen zu sehen sein!
6. Verschließen Sie bei der Außerbetriebnahme des
Gerätes, z. B. vor Beginn der Winterzeit, die Öffnung
in der Rückschlagklappe mit dem Verschlußdeckel,
um eine Luftzirkulation zu unterbinden.
