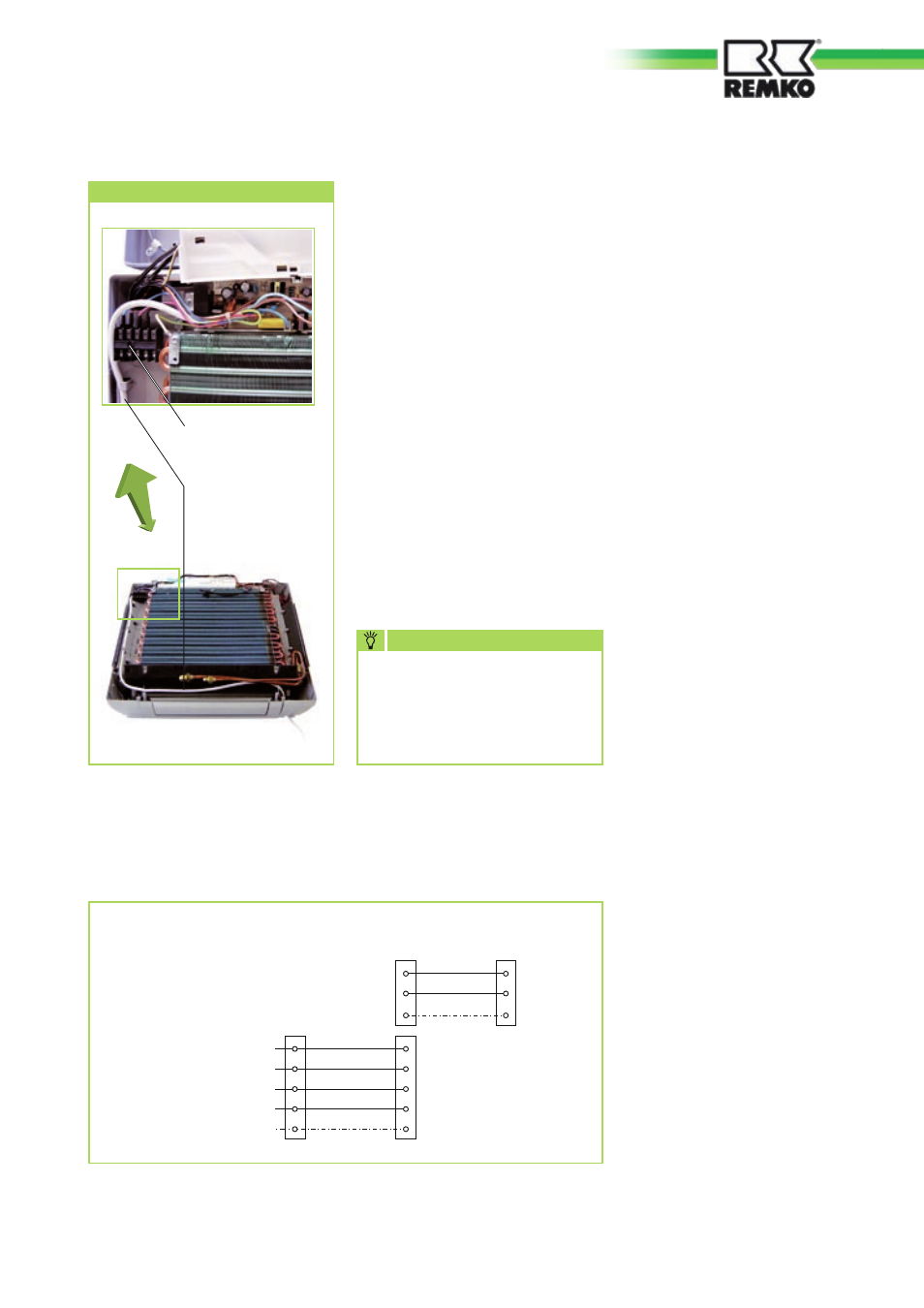

Anschluß des Innengerätes

Führen Sie den Anschluß folgen-
dermaßen durch:

1. Demontieren Sie die Geräte-

front, wie unter Kapitel „Ge-
räteinstallation“ beschrieben.

2. Wählen Sie den Querschnitt

der Anschlußleitung gemäß den
Vorschriften aus.

3. Verbinden Sie das Gerät mit der

Netzzuleitung und Steuerlei-
tung zum Außenteil
(Siehe Elektrisches Anschluß-
schema).

4. Bauen Sie das Gerät wieder

zusammen.

Anschluß des Innengerätes

Klemmleiste /

Steuerleiste

Anschluß des Außenteils

Zum Anschluß der Leitung gehen
Sie folgendermaßen vor:

1. Demontieren Sie den Geräte-

deckel.

2. Entfernen Sie die sich beim An-

schluß befindliche Seitenwand.

3. Führen Sie die Leitung durch

den Kantenschutzring des fest-
stehenden Anschlußbleches.

4. Klemmen Sie die Leitung ge-

mäß des Anschlußschemas an.

5. Verankern Sie die Leitung in der

Zugentlastung und bauen Sie
das Gerät wieder zusammen.

Netzzuleitung

Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dauer-
haften Kontakt zu kontrollieren
und ggf. nachzuziehen.

HInwEIS

Elektrisches
Anschlußschema

ATY 260 / ATY 350

Außenteil

Innengerät

Netzzuleitung

Ventilatormotor

230 V~,
50 Hz,
L1 / N
/ PE

Steuerleiter

Kompressorschütz

1N

2

3

B

A

C

4

PE

D

PE

Steuerleiter

Steuerleiter

Schutzleiter

Umkehrventil

Neutralleiter

Außenleiter

N

L1

L

1N

PE

PE

Schutzleiter
