Die Raumklimageräte
ATY 260-350 verfügen über ein
REMKO ATY...AT Außenteil sowie
über ein Innengerät ATY...IT.
Das Außenteil dient im Kühl-
betrieb zur Abgabe der vom
Innengerät aus dem zu kühlenden
Raum entnommenen Wärme an
die Außenluft. Im Heizbetrieb
kann im zu beheizenden Raum am
Innengerät vom Außenteil auf-
genommene Wärme abgegeben
werden.
Das Außenteil ist im Außenbereich
oder unter Beachtung bestimmter
Erfordernisse in Innenbereichen
montierbar. Das Innengerät ist
im Innenbereich für den oberen
Wandbereich konzipiert. Die Be-
dienung erfolgt über eine Infrarot-
Fernbedienung.
Das Außenteil besteht aus einem
Kältekreis mit Kompressor, La-
mellenverflüssiger, Verflüssiger-
ventilator, Umkehrventil und
Drosselorgan. Die Ansteuerung
des Außenteiles erfolgt über die
Regelung des Innengerätes.
Das Innengerät besteht aus
Lamellenverdampfer, Verdampfer-
ventilator, Regelung und Konden-
satwanne.
Als Zubehör sind Bodenkonsolen,
Wandkonsolen, Kältemittellei-
tungen und Kondensatpumpen
erhältlich.
Gerätebeschreibung
Die Geräte werden in einer
stabilen Transportverpackung
geliefert. Überprüfen Sie bitte die
Geräte sofort bei Anlieferung und
vermerken eventuelle Schäden oder
fehlende Teile auf dem Lieferschein
und informieren Sie den Spediteur
und Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
Transport und
Verpackung

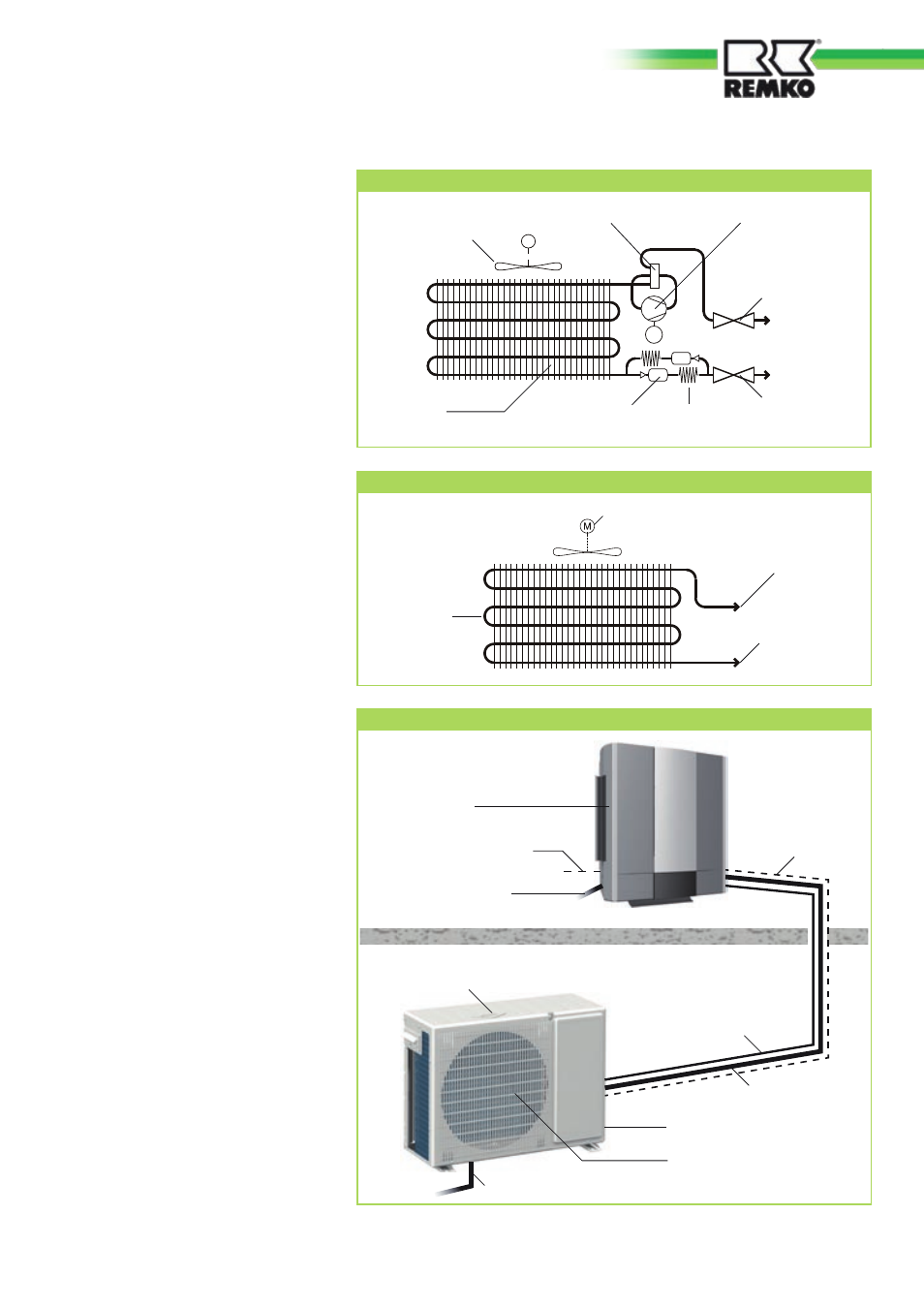

Schema Kältekreis Innengerät
Verdampferventilator
Anschluß Saugleitung
Anschluß Einspritzleitung
Verdampfer
Die Verbindung zwischen Innengerät und Außenteil wird mit
Kältemittelleitungen hergestellt.
Außenteil
Systemaufbau
Einspritzleitung
Innengerät
Innenbereich
Außenbereich
Absperrventil
Verflüssigerventilator
Saugleitung
Kondensatleitung
Kondensatleitung
elektr. Netzzuleitung Steuerleitung
Schema Kältekreis Außenteil
M
M
Verflüssigerventilator
Umkehrventil
Verflüssiger Filtertrockner Drosselorgan
Kapillarrohr
Anschlußventil
Einspritzleitung
Anschlußventil
Saugleitung
Kompressor
