Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG

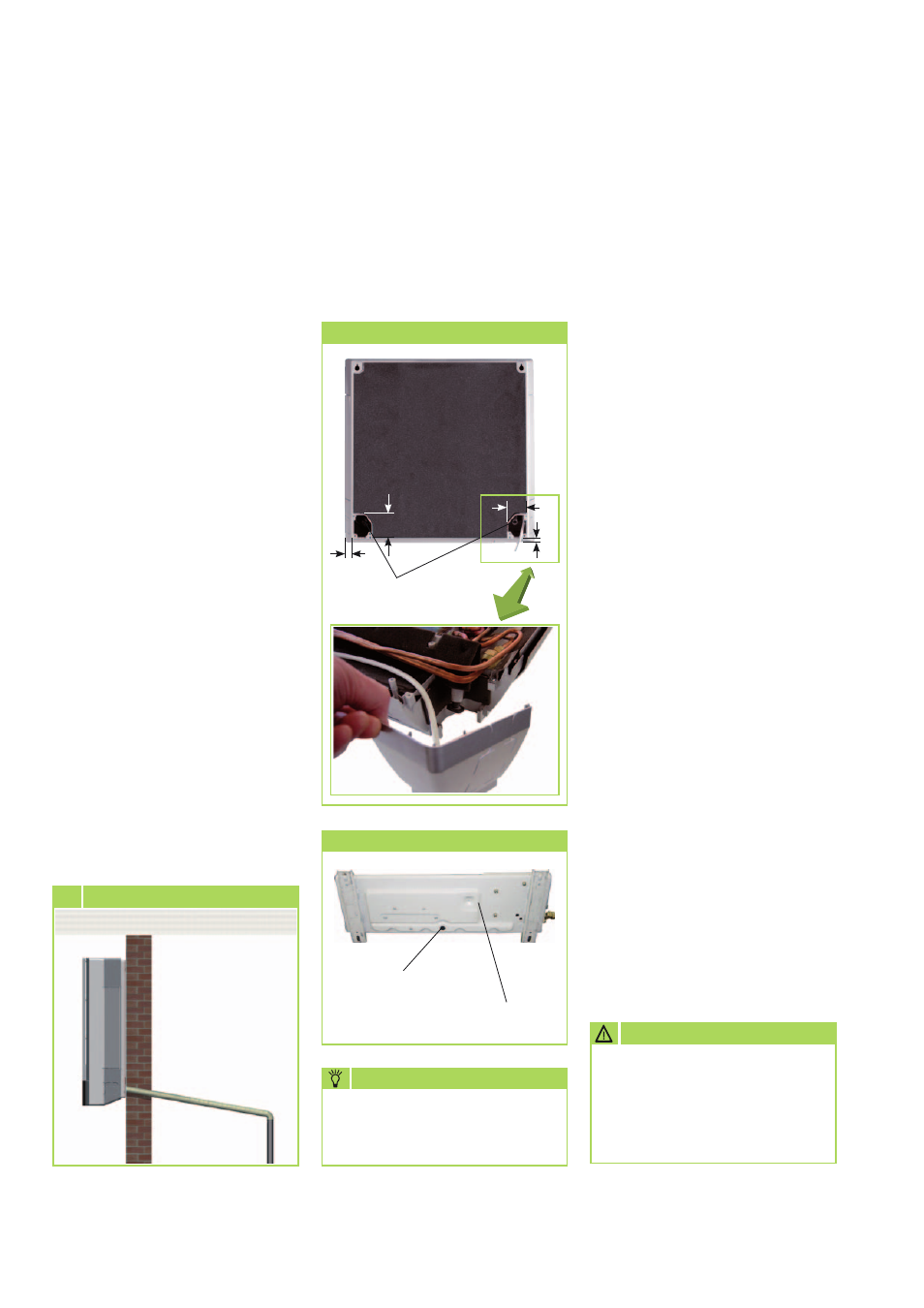

Kondensatanschluss
Auf Grund der Taupunktunter-
schreitung am Verdampfer kommt
es während des Kühlbetriebes
am Innengerät und während des
Heizbetriebes am Außenteil zur
Kondensatbildung.
Unterhalb des Verdampfers be-
findet sich eine Auffangwanne,
die mit einem Ablauf verbunden
werden muss.
■
Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen (Bild 11).
Gegebenenfalls sehen Sie
eine dampfdiffusionsdichte
Isolation vor.
■
Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■
Bei einem Gerätebetrieb unter
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■
Nach erfolgter Verlegung muss
der freie Ablauf des Kondensats
überprüft und eine permanente
Dichtheit sichergestellt werden.
Elektrischer Anschluss
Bei den Geräten ist eine Netzzulei-
tung als Spannungsversorgung am
Innengerät und eine Steuerleitung
zum Außenteil zu installieren und
entsprechend abzusichern.
■
Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Innengerätes zu
installieren.
■
Die Spannungsversorgung
erfolgt am Innengerät, das
Außenteil wird über die
Steuerleitung vom Innengerät
zum Außenteil versorgt.
■
Die Klemmleisten der Anschlüs-
se befinden sich hinter dem
Gerätedeckel des Außenteiles.
■
Wird bei dem Gerät eine als
Zubehör erhältliche Konden-
satpumpe eingesetzt, ist bei
der Verwendung des Abschalt-
kontaktes der Pumpe ggf. ein
zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschal-
tung des Kompressors, erfor-
derlich.
■
Werden die Leitungen in
Bereichen mit starken magne-
tischen Feldern verlegt, sollten
die Steuerleitungen als abge-
schirmte Leitung ausgeführt
sein.
■
Die elektrische Absicherung
der Anlage erfolgt laut den
technischen Daten.
Der Kondensatschlauch ist serien-
mäßig für den Anschluss auf der
rechten und linken Seite (Ansicht
von vorne) vorgesehen. Bei dem
entspechenden Anschluss ist der
Stopfen zu entfernen.
16 Gefälle der Kondensatleitung
mindestens
2% Gefälle
Kondensatanschluss Außenteil
Öffnung für den
Kondensatanschluss
Kondensatwanne
des Außenteiles
Kondensatanschluss
rechts oder links
Kondensatanschluss Innengerät
40
45
65
50
Eine Kondensatpumpe kann
nicht innerhalb der Geräte
montiert werden.
HINWEIS
