Die Raumklimageräte
ATY 261-351 DC verfügen über
ein REMKO ATY...AT Außenteil
sowie über ein Innengerät ATY...IT.
Das Außenteil dient im Kühlbetrieb
zur Abgabe der vom Innengerät
aus dem zu kühlenden Raum
entnommenen Wärme an die Au-
ßenluft. Im Heizbetrieb kann im zu
beheizenden Raum am Innengerät
die vom Außenteil aufgenommene
Wärme abgegeben werden.
In beiden Betriebsarten passt sich
die erzeugte Leistung des Kom-
pressors exakt an den Bedarf an
und regelt so die Solltemperatur
mit minimalen Temperaturschwan-
kungen. Durch diese „Inverter-
Technik“ wird zu konventionellen
Split-Systemen Energie eingespart
und die Schallemission auf ein
besonders geringes Maß reduziert.
Das Außenteil ist im Außenbereich
oder unter Beachtung bestimmter
Erfordernisse in Innenbereichen
montierbar. Das Innengerät ist
im Innenbereich für den oberen
Wandbereich konzipiert. Die Be-
dienung erfolgt über eine Infrarot-
Fernbedienung.
Das Außenteil besteht aus einem
Kältekreis mit Kompressor, Verflüs-
siger in Lamellenbauform, Verflüs-
sigerventilator, Umkehrventil und
Drosselorgan. Die Ansteuerung
des Außenteiles erfolgt über die
Regelung des Innengerätes.
Das Innengerät besteht aus
Verdampfer in Lamellenbauweise,
Verdampferventilator, Regelung
und Kondensatwanne.
Als Zubehör sind Bodenkonsolen,
Wandkonsolen, Kältemittellei-
tungen und Kondensatpumpen
erhältlich.
Gerätebeschreibung
Die Geräte werden in einer
stabilen Transportverpackung
geliefert. Überprüfen Sie bitte die
Geräte sofort bei Anlieferung und
vermerken eventuelle Schäden oder
fehlende Teile auf dem Lieferschein
und informieren Sie den Spediteur
und Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
Transport und
Verpackung

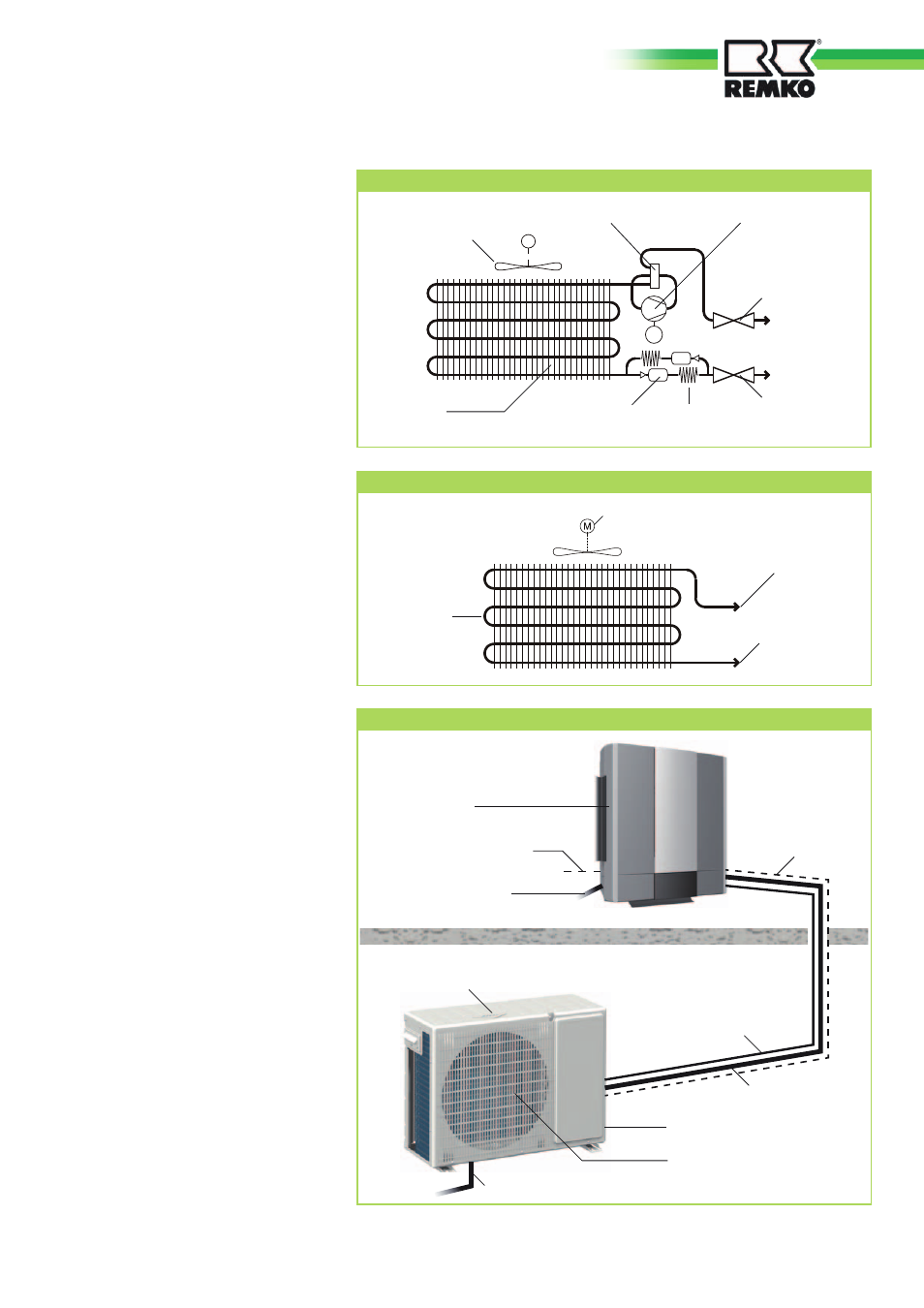

Schema Kältekreis Innengerät
Verdampferventilator
Anschluss Saugleitung
Anschluss Einspritzleitung
Verdampfer
Die Verbindung zwischen Innengerät und Außenteil wird mit
Kältemittelleitungen hergestellt.
Außenteil
Systemaufbau
Einspritzleitung
Innengerät
Innenbereich
Außenbereich
Absperrventil
Verflüssigerventilator
Saugleitung
Kondensatleitung
Kondensatleitung
elektr. Netzzuleitung Steuerleitung
Schema Kältekreis Außenteil
M
M
Verflüssigerventilator
Umkehrventil
Verflüssiger Filtertrockner Drosselorgan
Kapillarrohr
Anschlussventil
Einspritzleitung
Anschlussventil
Saugleitung
Kompressor
