Technische Daten
Baureihe ELT 2-1
Nennwärmeleistung kW 2,2
Schaltbare Heizleistung kW 2,2
Luftleistung m 3 /h 250
Ausblastemperatur 1) °C 82
Spannungsversorgung V/Hz 230/1~/50
Nennstrom max. A 9,5
Leistungsaufnahme max. kW 2,25
Absicherung (bauseits) A (träge) 16
Schalldruckpegel LpA 1m 2) dB (A) 46
Abmessungen: Länge mm 300
Breite mm 200
Höhe mm 315
Gewicht kg 6,0
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
L1 N PE
230/1~ 50Hz
A B
1 3
4 6
7 9
HR
TB
Legende:
HR = Hilfsrelais
HW = Heizwiderstand
KL = Anschlussklemmleiste
M = Ventilatormotor
NK = Nachkühlthermostat
S
= Betriebsschalter
TB = Temperaturbegrenzer
TH = Thermostat

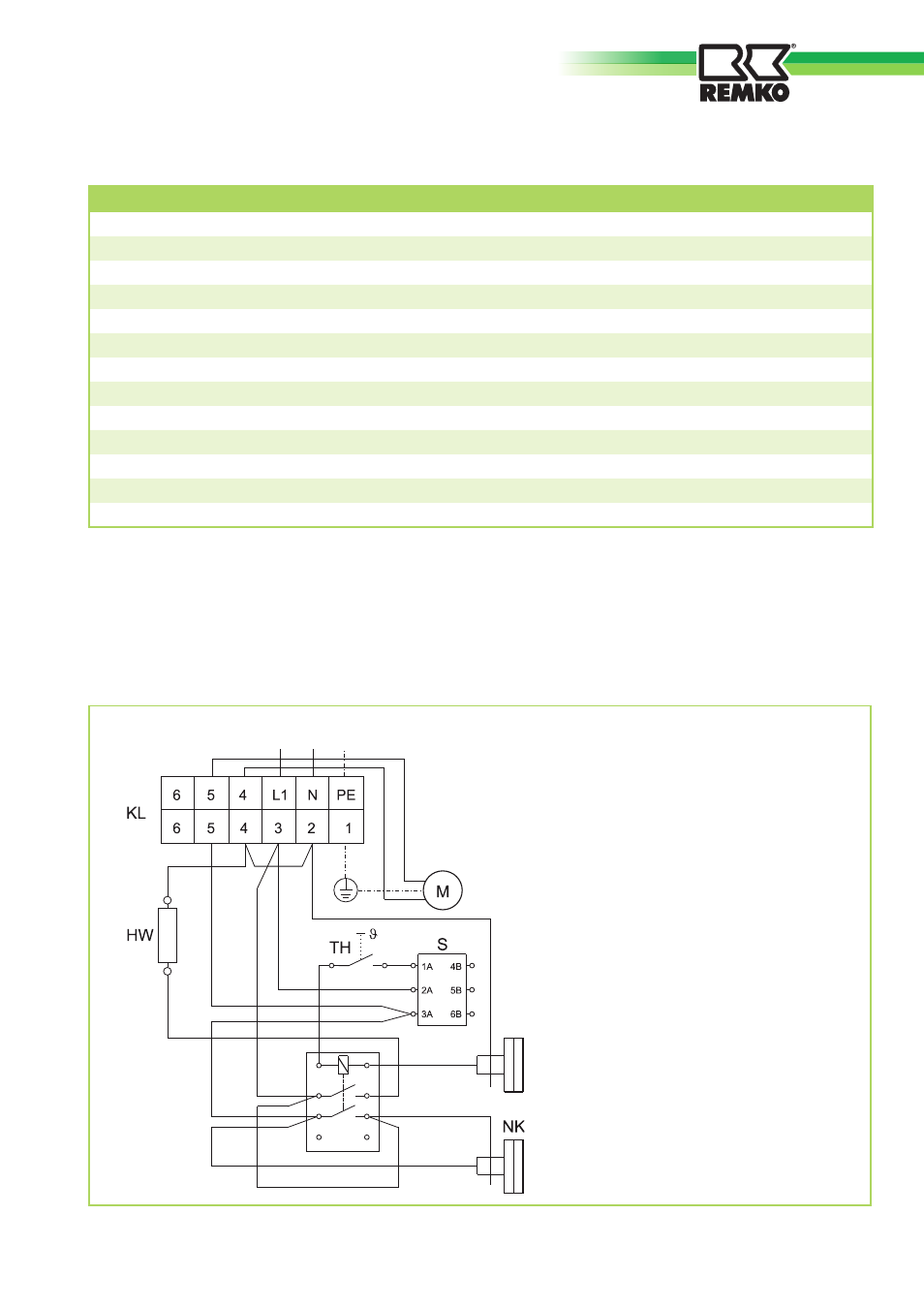

Elektrisches Anschlussschema
1) bei 20 °C Ansaugtemperatur
2) Geräuschmessung DIN 45635 - 01 - KL3
