Seite 11
11
Technische Daten
1)
Geräuschmessung DIN 45635 - 01 - KL 3
R1 bis R3
R4 bis R6
Legende:
K1
= Schaltschütz
M
= Motor
NK
= Nachkühlthermostat
R1 bis R3 = Heizwiderstände für 1. Stufe
R4 bis R6 = Heizwiderstände für 2. Stufe
RT
= Thermostat
S
= Betriebsschalter
TB1
= Temperaturbegrenzer
TB2
= Temperaturbegrenzer
X1
= Klemmleiste

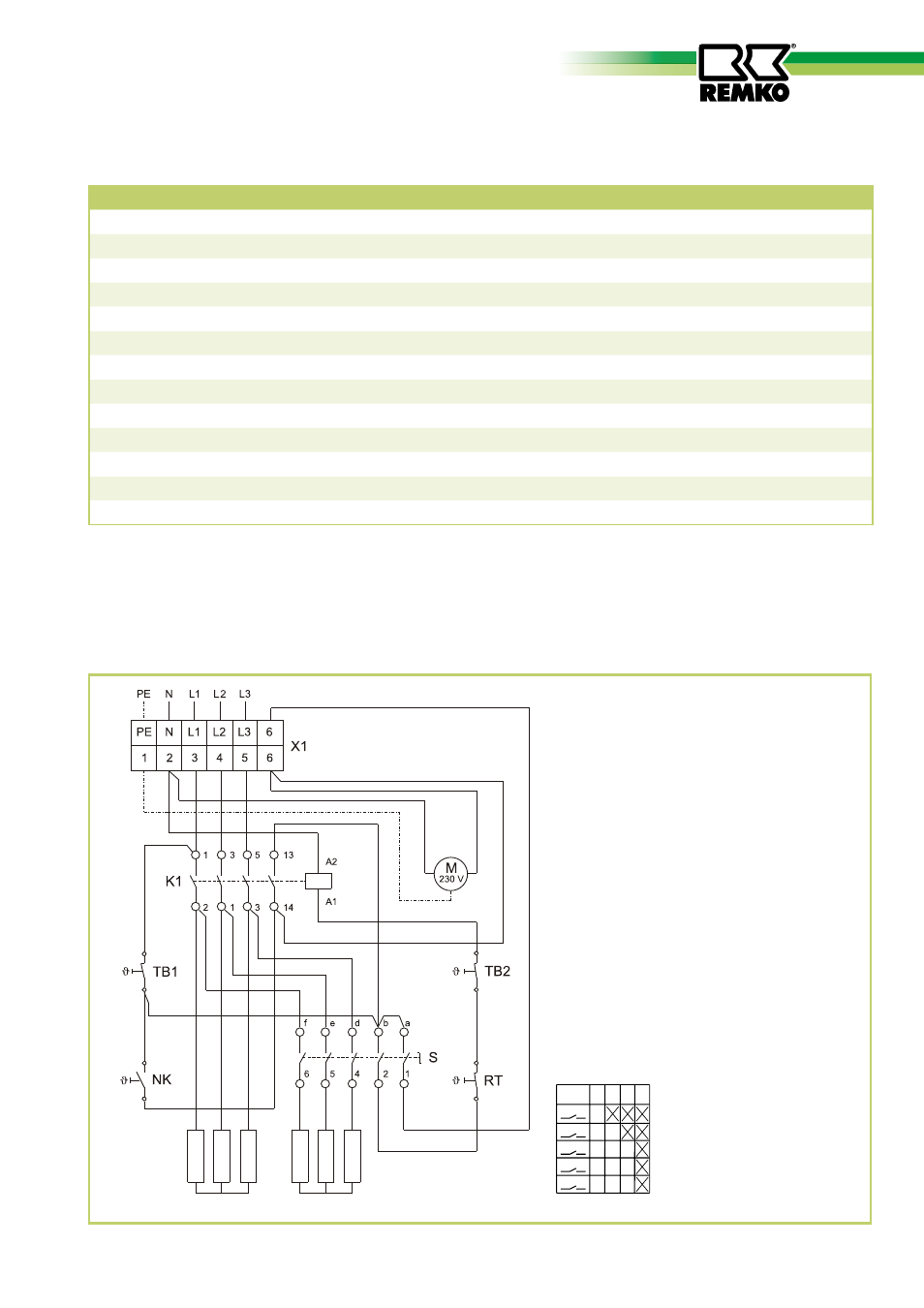

Elektrisches Anschlussschema
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
a
d
e
f
b
1
2
4
5
6
S 0 1 2 3
Schaltspiegel für Betriebsschalter [S]
Baureihe
ELT 9-6
Nennwärmeleistung
kW
9,0
Schaltbare Heizleistung
kW
2 x 4,5
Luftleistung
m
3
/h
600
Spannungsversorgung
V/Hz
400/3~N/50
Nennstrom max.
A
13,2
Leistungsaufnahme max.
kW
9,7
Temperaturerhöhung (
Δt)
K
60
Absicherung (bauseits)
A (träge)
16
Schalldruckpegel L
pA
1m
1)
dB (A)
53
Abmessungen: Länge
mm
510
Breite
mm
300
Höhe
mm
455
Gewicht
kg
14,7
