Seite 18
18
Technische Daten
Gerätetyp
HTL 150 FB
HTL 200 FB
HTL 250 FB
Nennwärmebelastung max.
kW
160
200
220
Nennwärmeleistung
kW
148
184
203
Nennluftvolumenstrom
1)
m³/h
11.180
12.950
13.860
Pressung
(max. ges.)
Pa
410
540
620
Brennstoff
Heizöl EL nach DIN 51603 bzw. Dieselkraftstoff
Brennstoffverbrauch max.
kg/h
13,5
16,8
18,0
Öldüse
USG
3,0 80°S
3,5 80°S
4,0 80°S
Pumpendruck
bar
14
16
14,5
Abgasverlust min.
%
8
8
9
Feuerraumwiderstand
(im Betriebszustand)
Pa
65
110
135
erforderlicher Kaminzug
Pa
0
0
0
Elektroanschluß
V/Hz
400/3N~ / 50
400/3N~ / 50
400/3N~ / 50
Leistungsaufnahme
(max. ges. Gerät)
W
2.640
4.580
4.810
Nennstrom
(max. ges. Gerät)
A
6,1
9,3
9,8
Leistungsaufnahme
(max. Ventilator)
W
1.950
3.900
4.100
Nennstrom (max. Ventilator)
A
3,6
6,8
7,1
Leistungsaufnahme
(Brennstoffvorwärmung)
W
300
300
300
Absicherung
(bauseits)
A
3 x 16
3 x 16
3 x 16
Temperaturerhöhung (
∆
t
)
K
56
57
59
Schalldruckpegel L
pA
1m
2)
dB (A)
71
74
74
Luftansaug ø
(Ansaugstutzen, Zubehör)
mm
550
550
600
Luftausblas ø
mm
550
550
550
Abgasstutzen ø
mm
200
200
200
Länge ges.
mm
2.400
2.400
2.400
Breite ges.
mm
800
800
800
Höhe ges.
mm
1.370
1.370
1.370
Gewicht
(mit Gebläse-Ölbrenner)
kg
460
480
505
1) (bei
∆
t
45K / 1,2 kg/m³)
2) Geräuschmessung DIN 45635 - 01 - KL 3

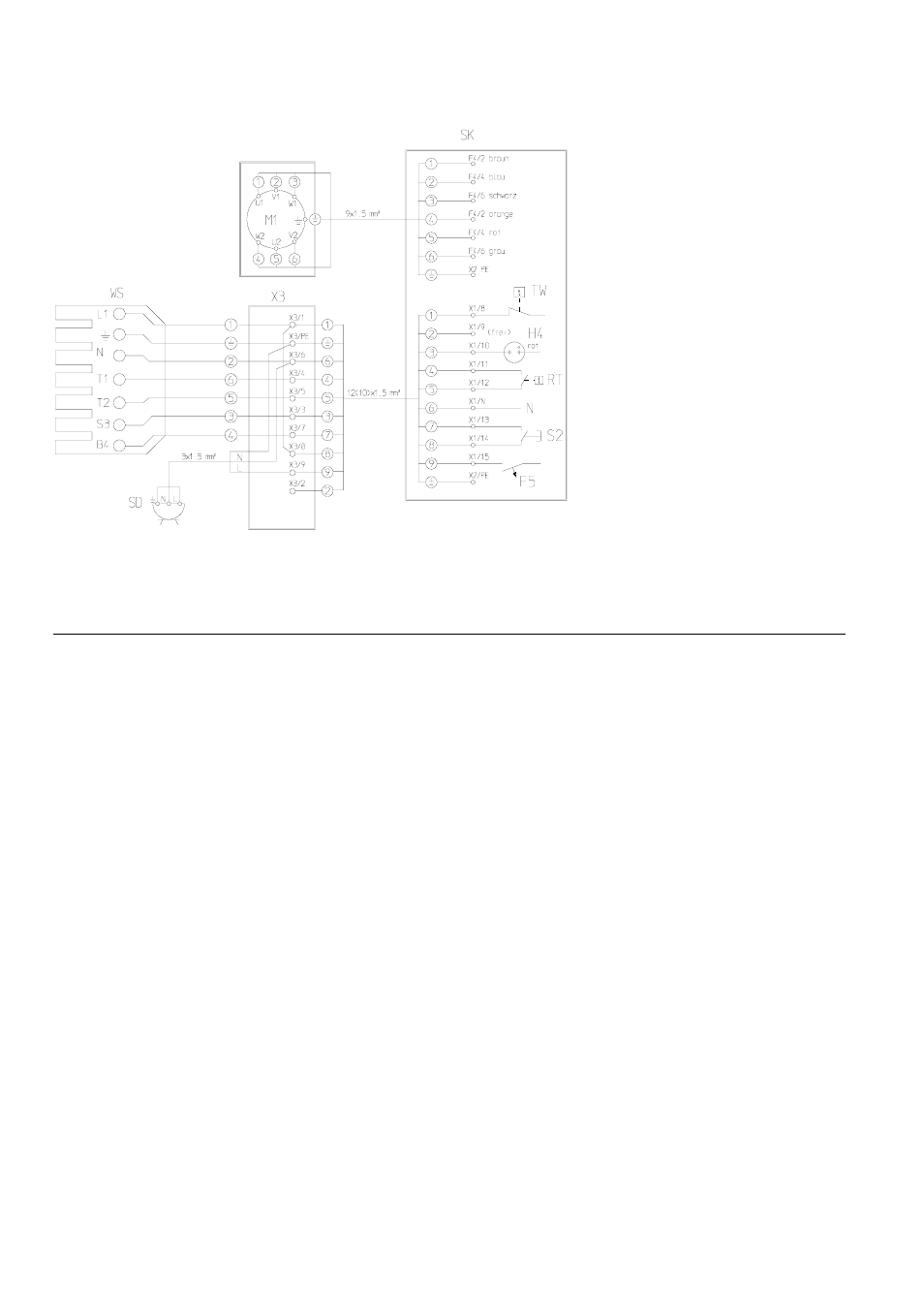

F5 = Vorsicherung
Steckdose
H4 = Störlampe
Brenner
M1 = Ventilatormotor
RT = Raumthermostatsteckdose
SD = Doppelsteckdose vorne
S2 = Brenner-Reset
SK = Schaltkasten
TW = Temperaturwächter
WS = Wielandstecker zum Brenner
X3 = Klemmkasten
vorne
Elektrischer Anschlußplan HTL FB
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten
