Seite 12
12
Schaltgerät SW 1.1 W
Wechselstrom 230 Volt, Ventilator 1-stufig
maximale Schaltleistung 4 kW
Aufputzmontage
Motorvollschutz durch integrierte Thermokontakt-Anschlüsse
Anschlussklemmen für Thermokontakte, Raumthermostate und Frostschutzthermostat
Ausführung:
Kunststoffgehäuse, Schutzart IP 65.
Schutzisoliert nach VDE, Frontschilder mit Symbolen für Schaltstellungen und Betriebsarten, Netzeingangs- und
Schutzleiterklemmen, Hauptschütz, Stufenwahlschalter mit den Funktionen „0 / 1“, Steuersicherungen, Betriebs-
und Störmeldeleuchten, Betriebsartwahlschalter mit den Funktionen „Aus / Entriegelung / Thermostat- / Dauerbe-
trieb“, Steuerrelais, Motorausgangsklemmen, Anschlussklemmen für Thermokontakte, Raumthermostate und
Frostschutzthermostat.
Funktion:
Der Frostschutzthermostat schaltet den Ventilator ab.
Hinweis:
Nach jeder Netzunterbrechung oder Ventilatorstörung muss der Betriebsartwahlschalter in Stellung „0/Entr.“
zurückgeschaltet werden!
Gruppenschaltung:
Das Schaltgerät ist für Gruppenschaltung geeignet.
Dabei können mehrere Motore gleicher Schaltung an
ein Schaltgerät angeschlossen werden. Die Anzahl
der angeschlossenen Motore darf die zulässige
Schaltleistung nicht überschreiten.
Hinweis: Die Thermokontakte aller Motore sind in Rei-
he zu schalten.
Hinweise:
Die entsprechende Netzabsicherung hat bauseits ge-
mäß den gültigen Vorschriften zu erfolgen.
Die elektrischen Geräteanschlüsse sind durch autori-
siertes Fachpersonal nach den geltenden Bestimmun-
gen unter Beachtung der örtlichen Vorschriften gemäß
den Anschlussplänen durchzuführen.
Erdung, Nullung oder Schutzschaltung und Netzabsicherung sind nach den
Vorschriften des VDE bzw. des zuständigen EVU bauseits durchzuführen.

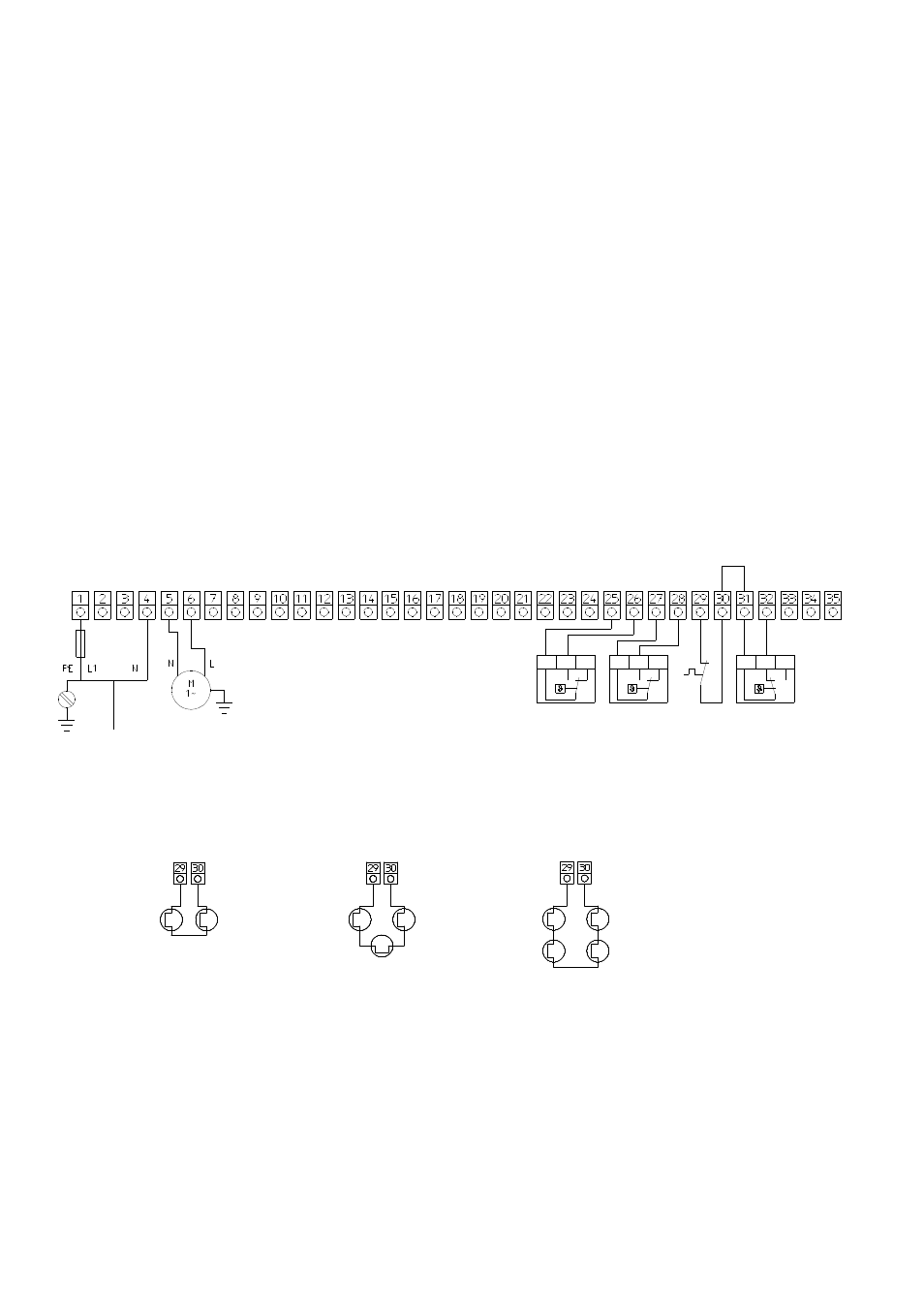

Anschlussschema
Einspeisung
230V / max.16A
Lüftermotor
1-stufig / 230V
Thermo-
kontakt
Motor
Frostschutz-
thermostat
Beim Parallelbetrieb mehrerer Lüfter bis max. 4 kW Gesamtleis-
tung erfolgt der Anschluss über einen externen Klemmverteiler!
Beim Parallelbetrieb mehrerer Lüfter al-
le Thermokontakte in Reihe schalten!
Nacht-
Thermostat
Tag-
Thermostat
Thermoschutz für
2 Geräte
Thermoschutz für
3 Geräte
Thermoschutz für
4 Geräte
