Montagebeispiele – REMKO PWW 100-2SVD Benutzerhandbuch
Seite 5
5

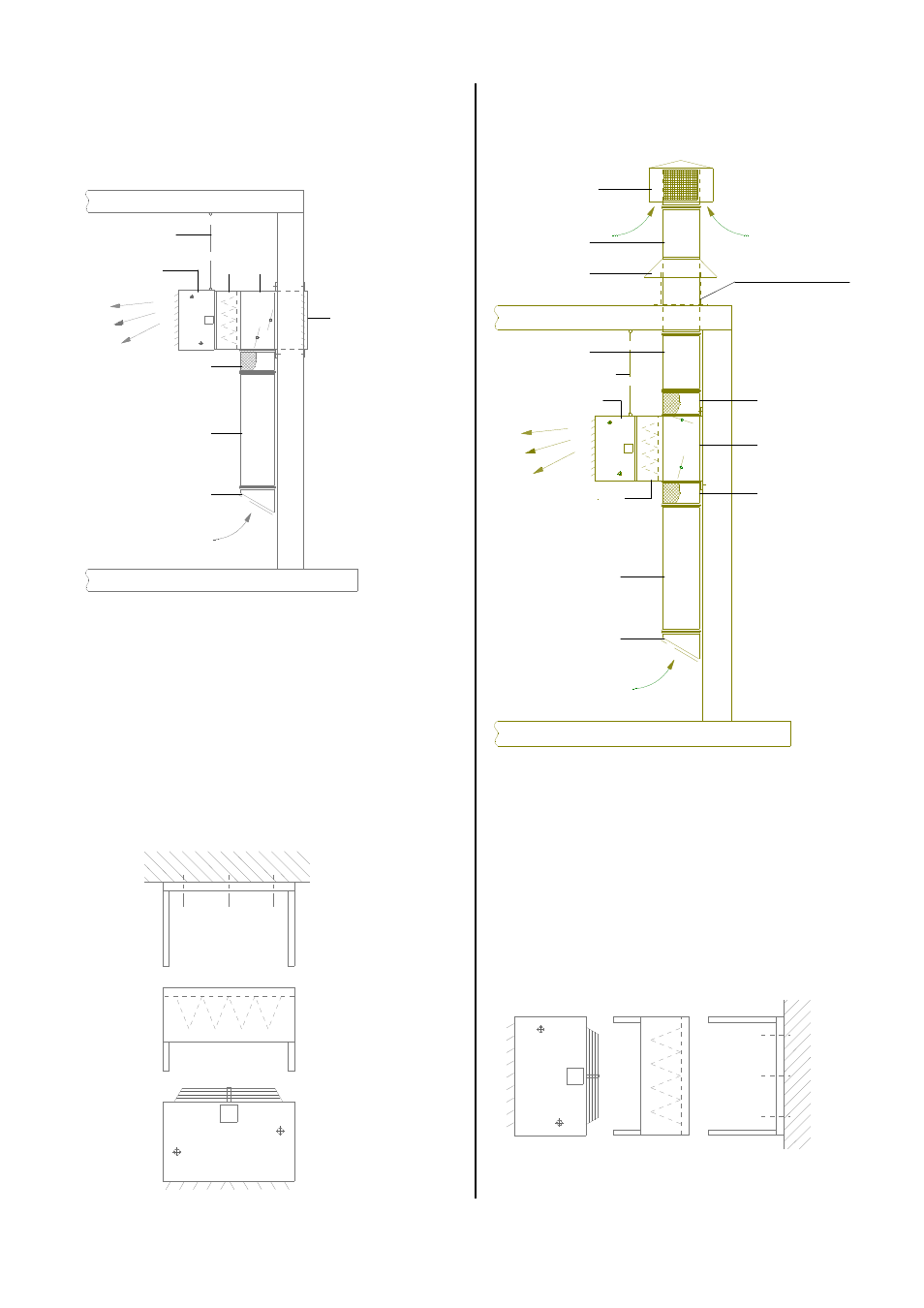

Montagebeispiele
Deckenmontage
Im Umluftbetrieb mit Filter FK und Konsole KO
Umluft- / Frischluftbetrieb über Außenwand
Umluft- / Frischluftbetrieb über Dach
Wandmontage
Im Umluftbetrieb mit Filter FK und Konsole KO
Mauerdurchbruch
entsprechend der
Ansauggittergröße
Der Umluftansaug-
kanal und das An-
saugstück ist bau-
seits an der Außen-
wand zu befestigen.
Der Mischluftkasten
wird mittels der Wand-
befestigung an der
Außenwand befestigt.
Der senkrechte Teil
dieser Anlagenan-
ordnung ist bauseits
über Konsolen an
der Wand so zu be-
festigen, dass die
elastischen Stutzen
keine Last aufneh-
men müssen.
bauseits
PWW
FK MLK
AG
SG
KA
UA
PWW
FK
KO
PWW
FK
KO
ALH
RK
KA
Einfassung bauseits
KA
bauseits
SG
FK
SG
MLK
PWW
KA
UA
AG Außenluft-Ansaugitter
KA Kanalzwischenstück
SG Elastischer Stutzen
MLK Mischluftkasten
FK
Filterkasten
WM Wandbefestigungs-
für Mischluftkasten
konsole
UA Umluft-Ansaugformstück
AG Außenluft-Ansaugitter
KA Kanalzwischenstück
ALH Außenluft-Ansaughaube
SG Elastischer Stutzen
UA Umluft-Ansaugformstück
MLK Mischluftkasten
WM Wandbefestigungskonsole
FK
Filterkasten
für Mischluftkasten
RK Regenkragen mit Kanalstück
