Schaltgerät sw 2 - 380 di – REMKO PWW 6000 Benutzerhandbuch
Seite 12
12
Thermoschutz für
2 Geräte
Thermoschutz für
3 Geräte
Thermoschutz für
4 Geräte
weitere Thermokontakte
sind in Reihe zu schalten
Lüster-
klemme
Thermokontakt
Netzanschluß
Raum-
thermostat
oder
Brücke
Ventilatormotor
Schaltgerät SW 2 - 380 DI
Drehstrom 400 Volt, Ventilator 2-stufig
maximale Schaltleistung 4 kW
Aufputzmontage, Motorschutz durch eingebaute Thermo-
kontakte im Ventilatormotor.
Ausführung
Kunststoffgehäuse, Schutzart IP 41,
Schutzisoliert nach VDE, Frontschild mit Symbolen für
die Schaltstellungen, Netzeingangs- und Schutzleiter-
klemmen, Hauptschütz, Steuerschalter mit den Funktio-
nen "Aus / 1.Stufe / 2.Stufe", Steuersicherung, Betriebs-
meldeleuchte (erlischt bei Ventilatorstörung und/oder
Netzunterbrechung zum Schaltgerät), Entstörtaste,
Klemmen für den Motorausgang, Anschlußklemmen für
Thermokontakte und Raumthermostat.
Wiedereinschalten nach einem Störfall
Nach jeder Netzunterbrechung oder Ventilatorstörung
muß die „Entstörtaste Ventilator” 1x betätigt werden!

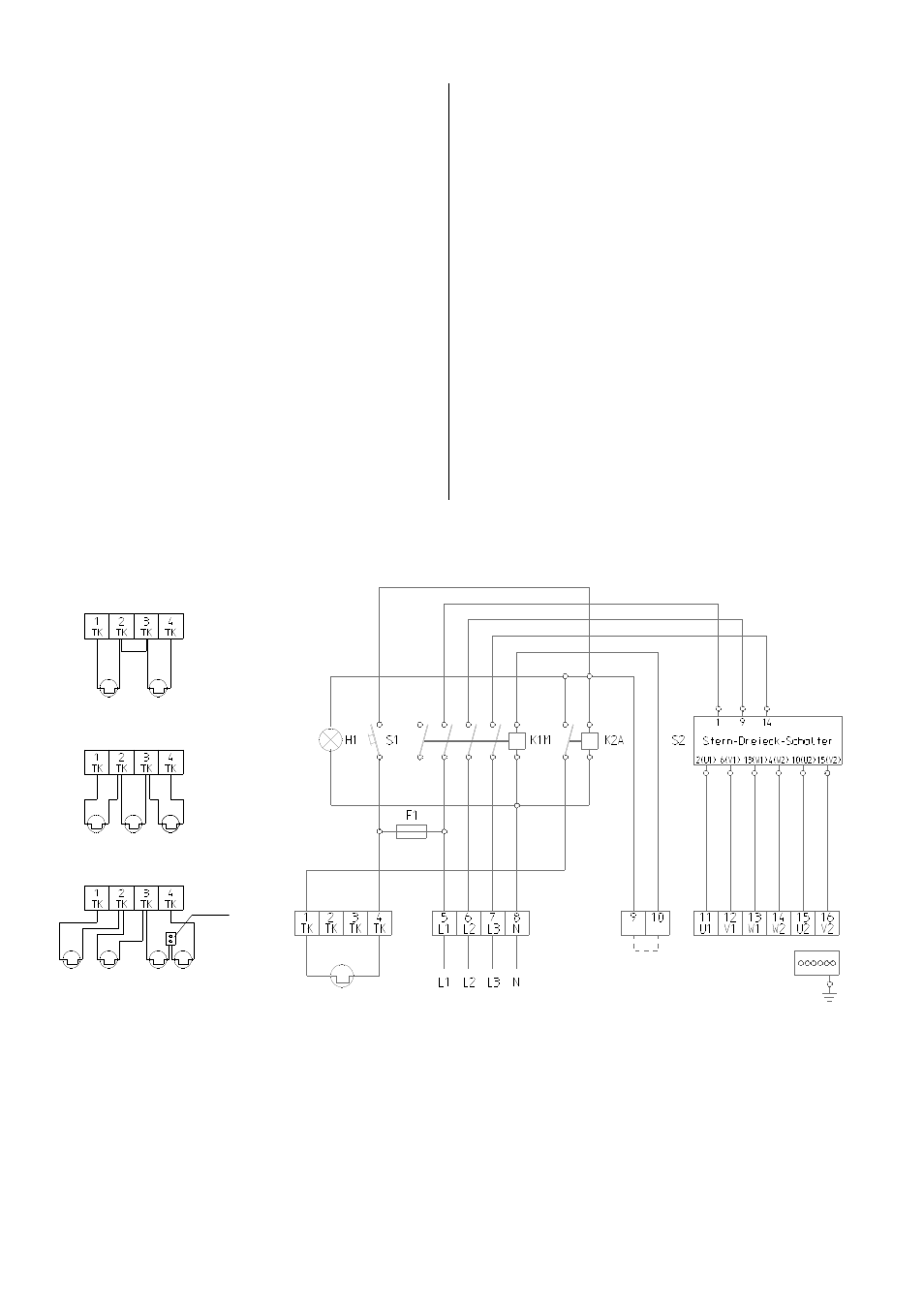

Schalt- und Anschlußschema
Gruppenschaltung
Das Schaltgerät ist für Gruppenschaltung geeignet. Da-
bei können mehrere Motoren gleicher Schaltung an ein
Schaltgerät angeschlossen werden.
Die Gesamtleistung der angeschlossenen Motoren darf
die zulässige Schaltleistung des Schaltgerätes nicht
überschreiten. Die Thermokontakte aller Motoren sind
in Reihe zu schalten.
Wichtige Hinweis zum sicheren Betrieb
Erdung, Nullung oder Schutzschaltung und Netzabsi-
cherung sind nach den Vorschriften des VDE bzw. des
zuständigen EVU bauseits durchzuführen.
Die elektrischen Geräteanschlüsse sind durch autori-
siertes Fachpersonal nach den geltenden Bestimmun-
gen unter Beachtung der örtlichen Vorschriften gemäß
den Anschlußplänen durchzuführen.
S1
Entstörtaste Ventilator
K2A Hilfsrelais
F1
Steuersicherung
S2
Steuerschalter
K1M Schütz für Ventilatormotor
H1
Betriebsmeldeleuchte
