REMKO SLE 20 - Handbuch (Seite 12)

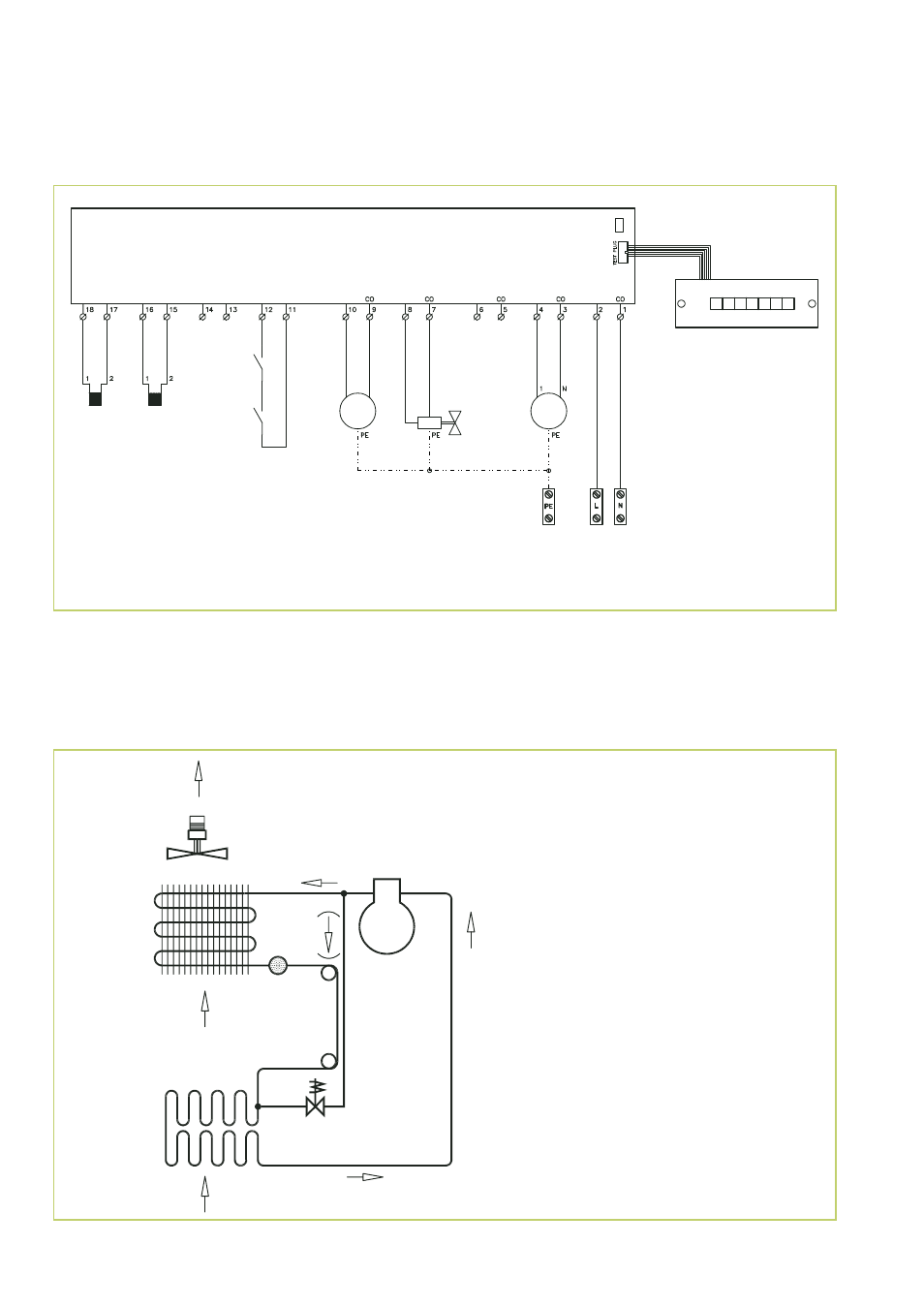

Elektrisches Anschlussschema
Kältekreislauf
5
FAN MAINS COMPR. VALVE HOUR
COUNTER
M
1~
M
1~
COND.
NTC
EVAP.
NTC
HYG WATER
SW
TS1 TS2
S1
HYG
Y1
M1 M2
Elektronische Steuerplatine
Legende:
HYG = Hygrostat (intern)
M1 = Kompressor
M2 = Ventilator
S1 = Betriebsschalter
TS1 = Kondensatorfühler
TS2 = Verdampferfühler
Y1 = Magnetventil
Legende:
1. Kompressor
2. Verdampfer
3. Kondensator
4. Kapillarrohr
5. Trockenfilter
6. Magnetventil
7. Ventilator
7
3
4
6
2
1
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
12
REMKO SLE 20
