REMKO RKT - Handbuch (Seite 10)

10
Montageanweisung für das
Fachpersonal
1. Verlegen Sie die vieradrige Steckerleitung zwischen dem Montageort der
Kabel-Fernbedienung und dem Schaltkasten des Gerätes.
Wenn die 5 m Steckerleitung nicht ausreichend lang ist, muß die Leitung an
beliebiger Stelle getrennt und bauseitig verlängert werden.
2. Achten Sie darauf, daß sich im Verlegungsbereich keine elektrischen Felder
befinden.
3. Entfernen Sie die Montagerückwand von der Kabel-Fernbedienung.
9. Verlegen Sie die Steckerleitung und verbinden Sie den Stecker in dem dafür
vorgesehenen Steckplatz JP 13 der Geräteplatine.
Bei der Deckenkassette RKT 680 wird der Stecker mit der Buchse auf der
Hilfsplatine verbunden.
10. Führen Sie nach erfolgter Montage einen Test aller Funktionen der Kabel-
Fernbedienung durch.
7. Verbinden Sie die Steckerleitung mit der Buchse (A) der
Kabel-Fernbedienung.
8. Arretieren Sie die Gehäusefront der Kabel-
Fernbedienung in der Montagerückwand.
Es darf keine mechanische Belastung auf die Platine er-
folgen.

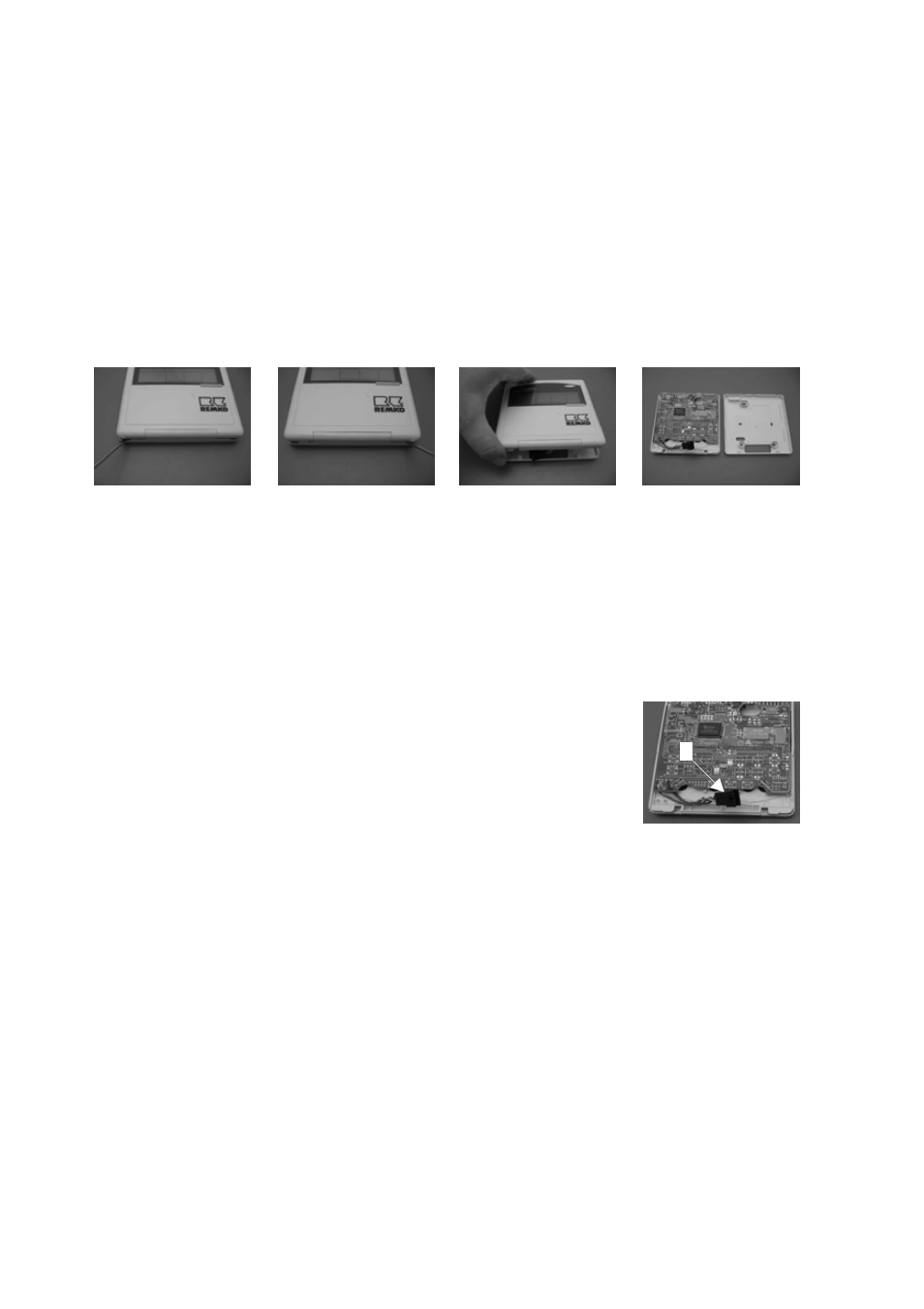

4. Hebeln Sie dazu mit Hilfe eines kleinen Schraubendrehers die Gehäusehälf-
ten der Kabel-Fernbedienung unten links (Abb. A) und unten rechts (Abb. B)
an den Schlitzen auseinander .
5. Trennen Sie durch eine größere Hebelbewegung an beiden Schlitzen die
Hälften voneinander (Abb. C und D).
6. Montieren Sie nun die Gehäuserückwand am gewünschten Montageort in
einer Höhe von ca. 1,60 m.
Abb. A Abb. B Abb. C Abb. D
A
