6
REMKO
KONDENSATPUMPE KP6
Montage
Montage der Kondensatpumpe für die
Geräte RVT, RXW, MXW, ATY, MVW
1. Kondensatschlauch mit Innen-
Ø 15mm an den Kondensatabfluss
des Klimagerätes anschließen.
2. Haltewinkel links oder rechts des Kli-
magerätes anlegen und die Bohrstel-
len und Begrenzungslinien markieren.
3. Für eine Montage rechts bzw. links
des Klimagerätes: die markierten
Löcher bohren und Dübel setzen.
4. Den Haltewinkel an der Wand fest-
schrauben.
5. Entfernung zwischen Haltewinkel und
Decke messen, Kabelkanal auf Länge
kürzen und in Waage an der Wand
befestigen.
7. Kabelkanal in Waage anhalten. Die
Löcher markieren und Bohren.
8. Pumpe wie in Bild 4 im Kabelkanal
befestigen.
9 Kältemittelleitungen in Kanal legen.
Biegeradien beachten und mit geeig-
netem Biegewerkzeug biegen.
2
H
5
4
6
8
7
1
H
3

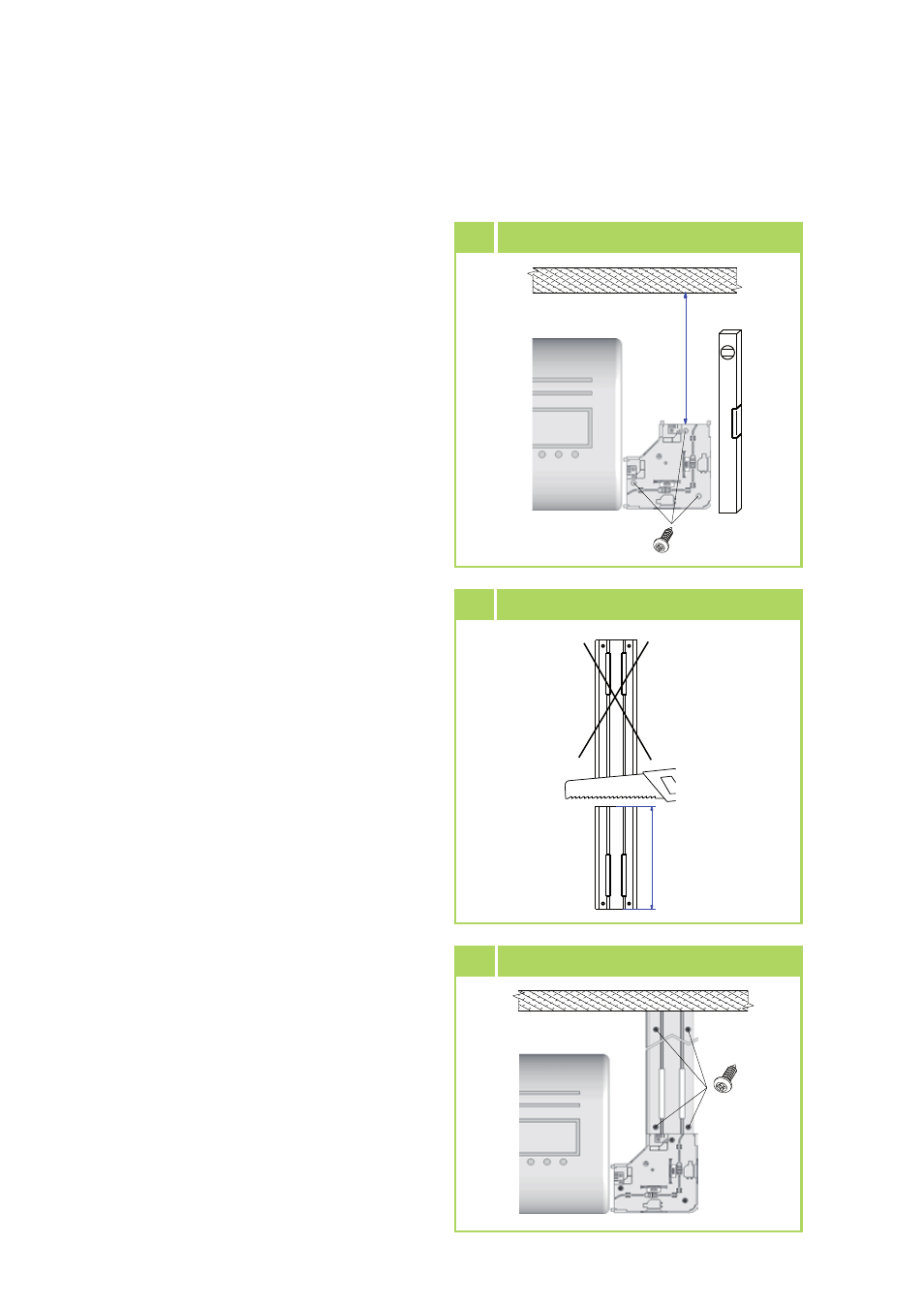

2 Kabelkanal auf Länge kürzen
1 Installation Kabelkanal
2
H
5
4
6
8
7
1
H
3
2
H
5
4
6
8
7
1
H
3
3 Löcher markieren und bohren
