Die Verbindungen sind auf eine
permanente Dichtigkeit zu
kontrollieren.
ACHTUNG
Installation
1. Schalten Sie die Spannungsversor-
gung frei.
2. Öffnen Sie ggf. die Verkleidung des
Gerätes.
3. Demontieren Sie die Kondensatwan-
ne entsprechend der Zeichnung.
4. Setzen Sie das Heizregister nur mit
entsprechender Schutzkleidung
entsprechend der Zeichnung in das
Gerät ein.
5. Befestigen Sie das Register mit den
beiliegenden Schrauben am Kühlre-
gister.
6. Montieren Sie ggf. die Montage-
halterung der Mediumanschlüsse.
Nur bei KWK 100 bis 400.
7. Montieren Sie die Kondensatwanne.
8. Verbinden Sie die Rohrleitungen
des 4-Leiter-Systems druckdicht am
Heizregister.
Alle Angaben in mm.
Angaben können produktions-
bedingt abweichen!
Inbetriebnahme
1. Schalten Sie den thermisch betätigten
Ventilkopf über die Raumtemperatur-
Regelung ein.
2. Kontrollieren Sie die Funktion.
Die Abgabe der Heizleistung muss
gegeben sein.
3. Montieren Sie alle demontierten
Teile.
4. Weisen Sie den Betreiber in die
Funktion ein.

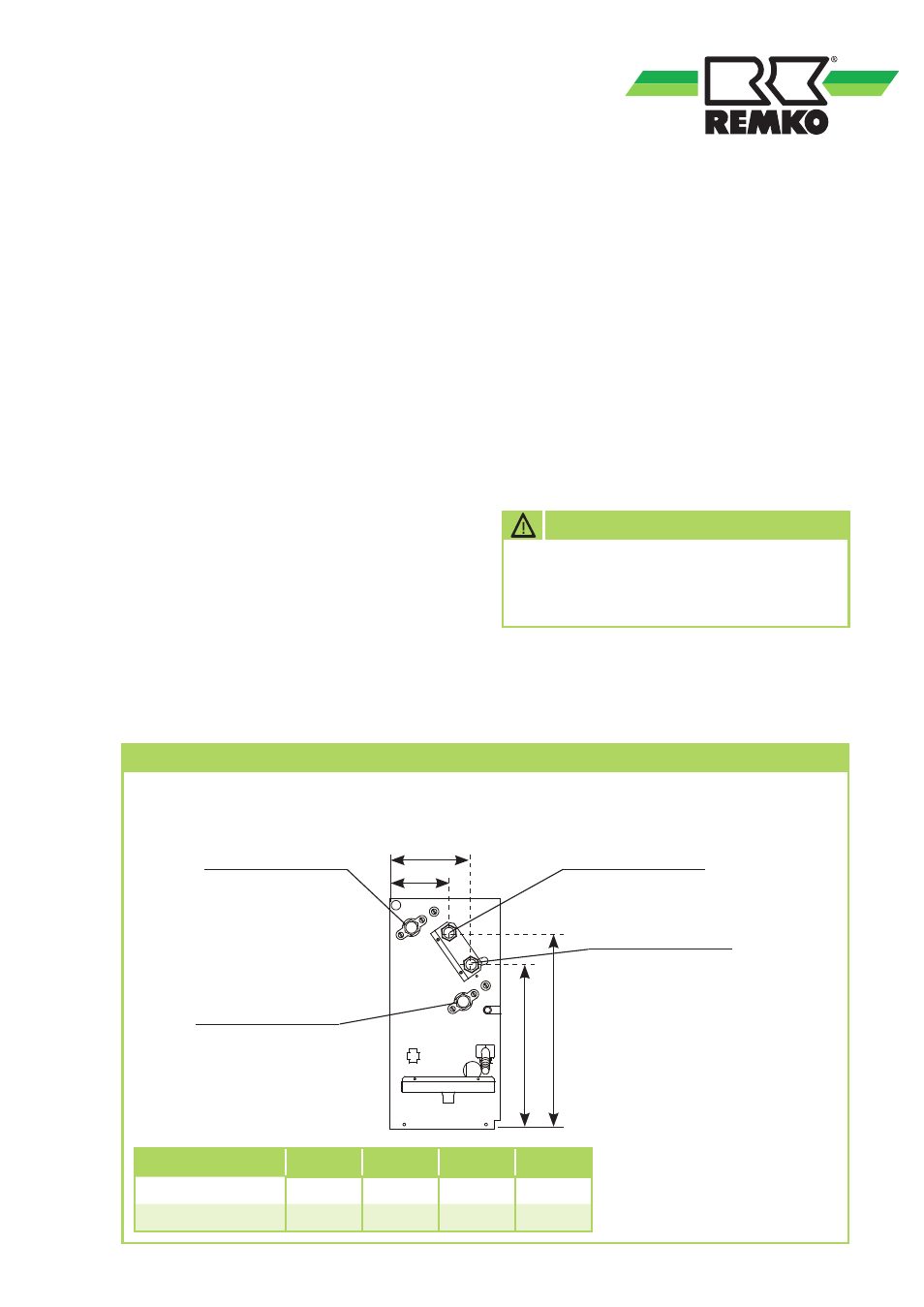

Montageabmessungen
HR 6
Eintritt Heizen
4-Leiter-System
Eintritt Kühlen
2-Leiter-System
Austritt Heizen
4-Leiter-System
Austritt Kühlen
2-Leiter-System
A
C
D
B
A
B
C
D
KWK 100 bis 400
307
372
112
149
KWK 450 bis 800
318
427
112
174
