REMKO KH-10 - Handbuch (Seite 6)

6
REMKO KH

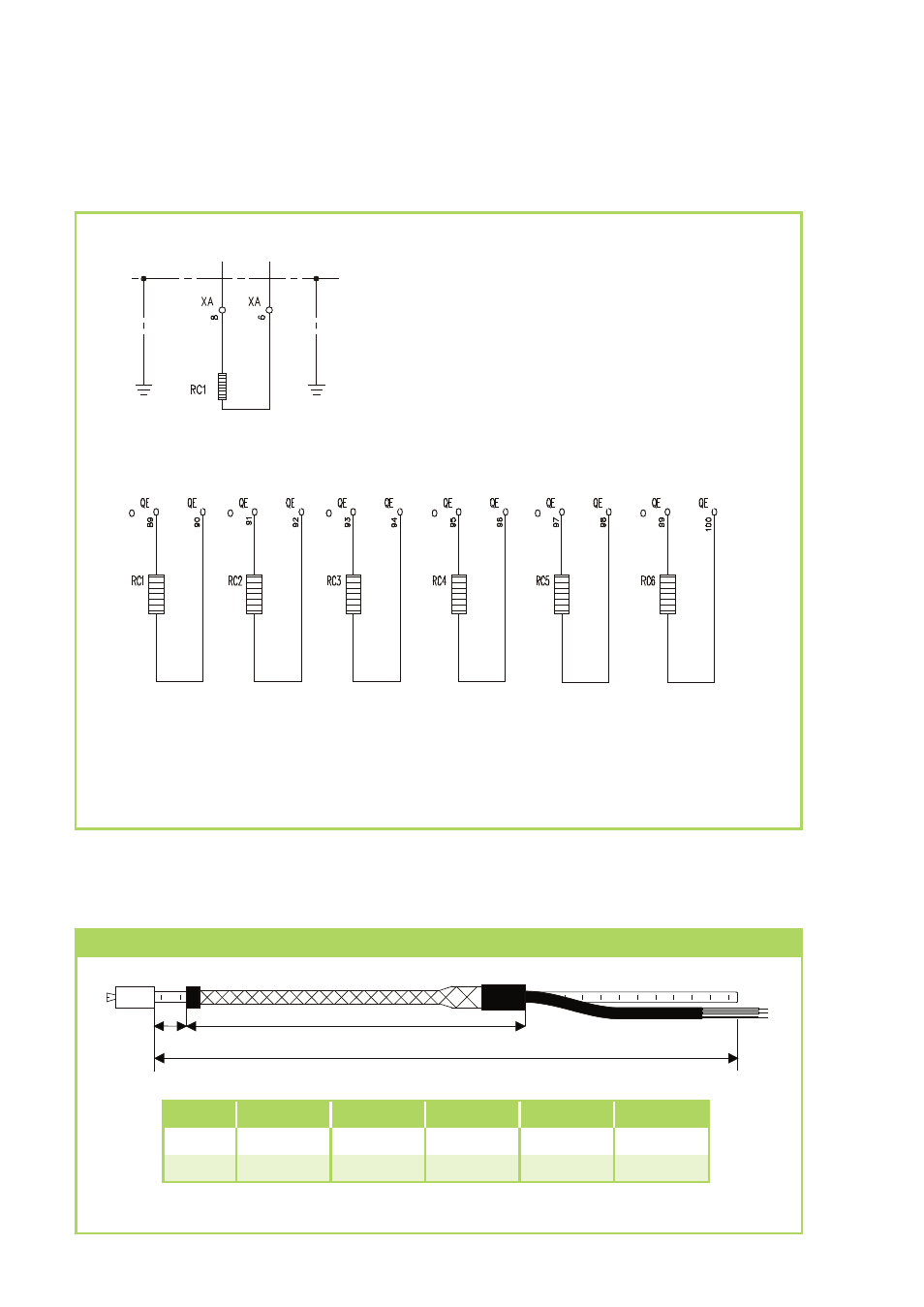

Abmessungen
A B C min. Ø max. Ø
KH 10 20 450 880 150 280
KH 11 20 650 1020 220 320
A B
C
Alle Angaben in mm
Abmessungen
Elektrisches Schaltschema
KH10 / KH11 für KWL 130 bis 370
RC1 Kurbelwannenheizung 1
Der korrekte Anschluss ist den entsprechenden
Schaltplänen der Geräte zu entnehmen!
KH 10 für KWG 400(SLN) bis 1750(SLN) / KWL 2100(SP) bis 3100(SP)
RC1 Kurbelwannenheizung 1
RC2 Kurbelwannenheizung 2
RC3 Kurbelwannenheizung 3 RC4 Kurbelwannenheizung 4
RC5 Kurbelwannenheizung 5
RC6 Kurbelwannenheizung 6
