Seite 7
7

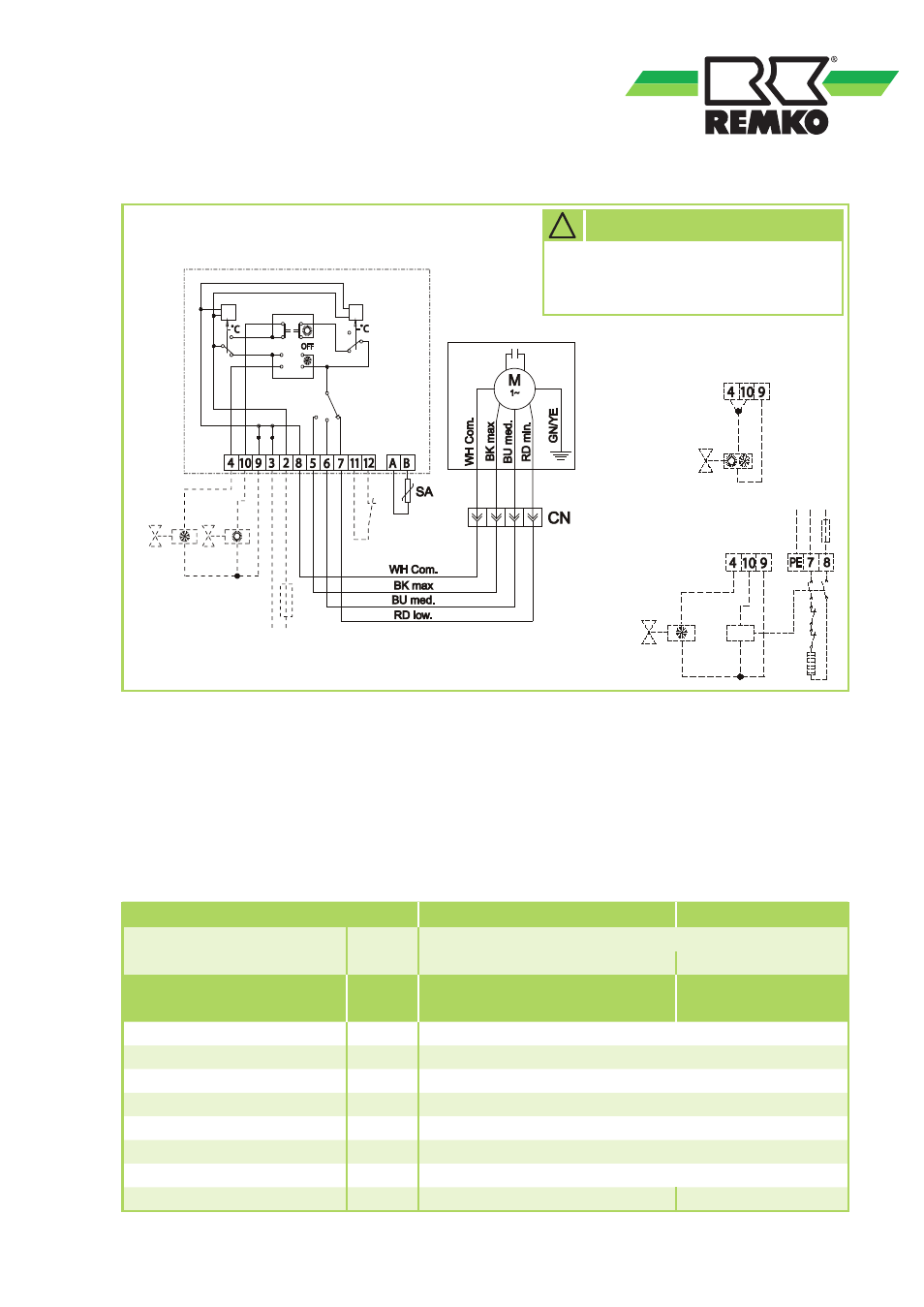

Elektrisches Schaltschema
RR 14 bis für KWK 100 bis 800
Stecker für
Ventilator
Temperatur-
begrenzer
Spannungsversorgung
230V / 50 Hz; L,N,PE
Ventilator
Technische Daten
Inbetriebnahme
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Raumtemperatur-Regelung
Baureihe
RR 14.1
RR 14.3
Betriebsweise
Raumtemperatur-Regelung für KWK
100 - 600
700 / 800
ab Geräteseriennummer
KWK
1070D...-1075D...
1076D.../1077D...
KWK-ZW
1078D...-1083D...
1084D.../1085D...
Arbeitsbereich
°C/r.F.
+10 bis +40 / 30 bis 80%
Lagerungsbereich
°C/r.F.
-10 bis +60 / 20 bis 85%
Spannungsversorgung
V/Hz
230/1~/50
Schutzart
IP
20
Kontaktbelastung, max.
A
2,0 (Ventilator) / 2 x 0,5 (Ventil)
Gewicht
kg
0,4
Serienfarbton
ähnlich RAL 9018
EDV-Nr.
1662101
1662103
1. Schalten Sie das Gerät über die
Raumtemperatur-Regelung ein.
2. Kontrollieren Sie alle Funktionen.
3. Montieren Sie alle demontierten Teile.
4. Weisen Sie den Betreiber in die
Funktion ein.
Ventilbaugruppe
4-Leiter-System
Ventilbaugruppe VB
2-Leiter-System
E-Heizwiderstand HW
Werden mehrere Geräte durch eine
Regelung gesteuert, ist ein zusätz-
liches Schaltgerät erforderlich.
!
ACHTUNG
