Internes schaltschema technische daten – REMKO SR-1 Benutzerhandbuch
Seite 7
7
Stufe 1, Gerät 1
Stufe 1, Gerät 3
Stufe 1, Gerät 2
Stufe 1, Gerät 4
Stufe 2, Gerät 1
Stufe 2, Gerät 3
Stufe 2, Gerät 2
Stufe 2, Gerät 4
Stufe 3, Gerät 1
Außenleiter
Ansteuerung Stufe 3
Ansteuerung Stufe 2
Ansteuerung Stufe 1
Neutralleiter, Gerät 1
Stufe 3, Gerät 3
Neutralleiter
Neutralleiter
Neutralleiter, Gerät 3
Stufe 3, Gerät 2
Außenleiter
Neutralleiter, Gerät 2
Stufe 3, Gerät 4
Neutralleiter
Neutralleiter, Gerät 4
SR 1

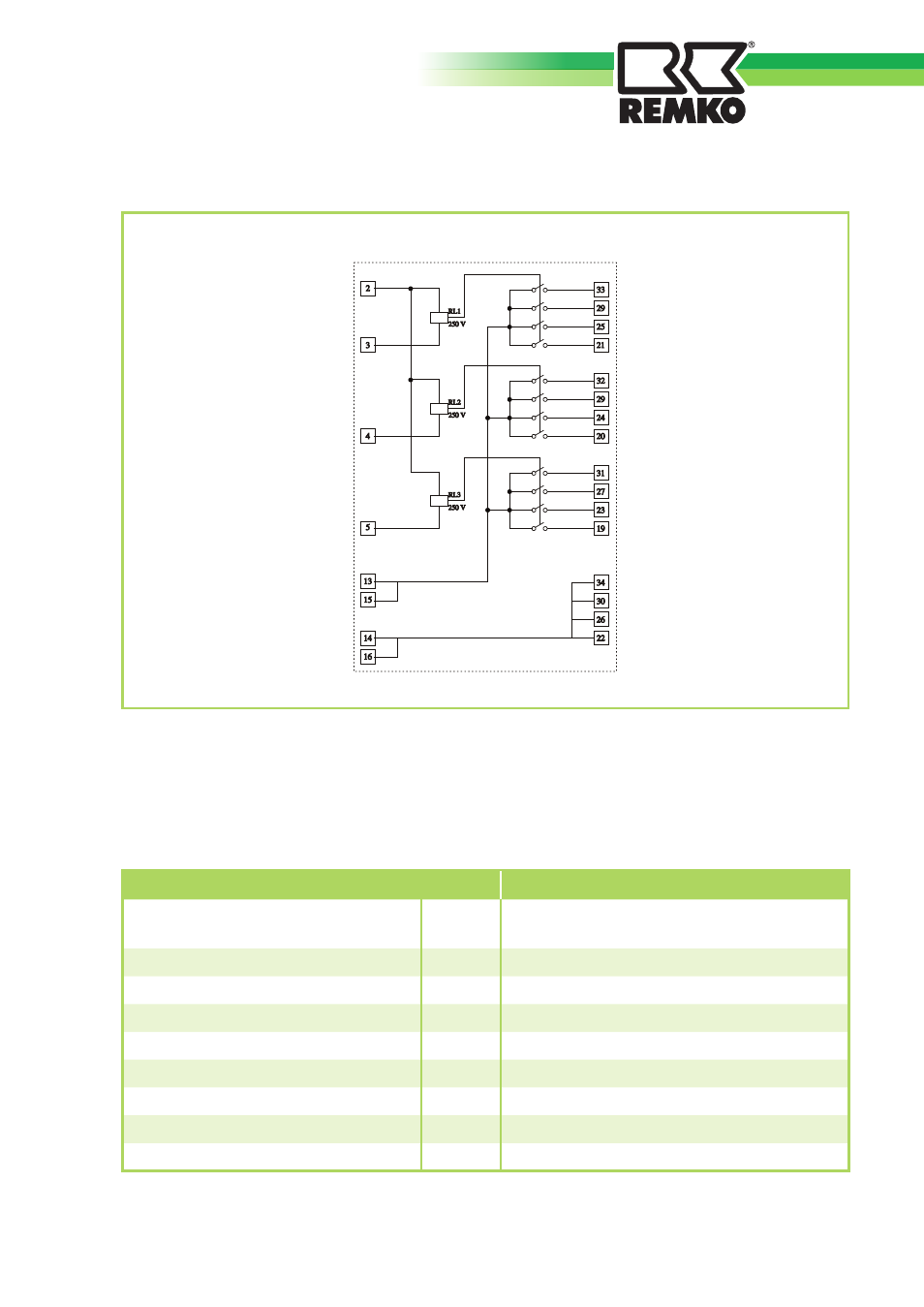

Internes Schaltschema
Technische Daten
Baureihe
SR 1
Betriebsweise
Schaltrelais für Raumtemperatur-
Regelung
Arbeitsbereich
°C/r.F.
+10 bis +40 / 30 bis 80%
Lagerungsbereich
°C/r.F.
-10 bis +60 / 20 bis 85%
Spannungsversorgung
V/Hz
230/1~/50
Schutzart
IP
30
Kontaktbelastung, max
A
4 x 3,0 (0,3)
Abmessungen Höhe/Breite/Tiefe
mm
70 / 90 / 105
Gewicht
kg
0,3
EDV-Nr.
1661105
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
