REMKO VB-10 - Handbuch (Seite 5)

5
Installation
1. Schalten Sie die Spannungsversor-
gung frei.
2. Öffnen Sie ggf. die Zwischendecke
des Gerätes.
3. Montieren Sie die zusätzliche Kon-
densatwanne.
(im Lieferumfang der Deckenkas-
sette)
4. Montieren Sie die Wellrohre der
Ventilbaugruppe an den Anschlüssen
des Gerätes mit entsprechendem
Dichtungsmaterial und ziehen Sie die
Verbindungen druckdicht an.
5. Biegen Sie Wellrohre so, dass an
beiden Rohren eine Etage entsteht.
Der resultierende Abstand entspricht
dem des Ventilkörpers.
6. Verbinden Sie die Wellrohre mit dem
Ventilkörper.
Achten Sie darauf, dass die Dicht-
flächen nicht beschädigt werden und
alle Verbindungen formschlüssig
montiert sind.
7. Montieren Sie die Mediumleitungen
an den Absperrventilen.
8. Verbinden Sie die Anschlüsse des
thermisch betätigten Ventilkopf
gemäß Elektrischem Schaltschema
der Regelung.
Die elektrischen Anschlüsse sind als
Festanschlüsse nach den geltenden
Bestimmungen auszuführen!
9. Alle Teile der Ventilbaugruppe, die
sich nicht innerhalb des Abtropf-
bereiches der Kondensatwanne
befinden, sind bauseitig dampfdiffu-
sionsdicht zu isolieren.
10. Kontrollieren Sie abschließend die
Neigung der zusätzlichen Kondensat-
wanne.

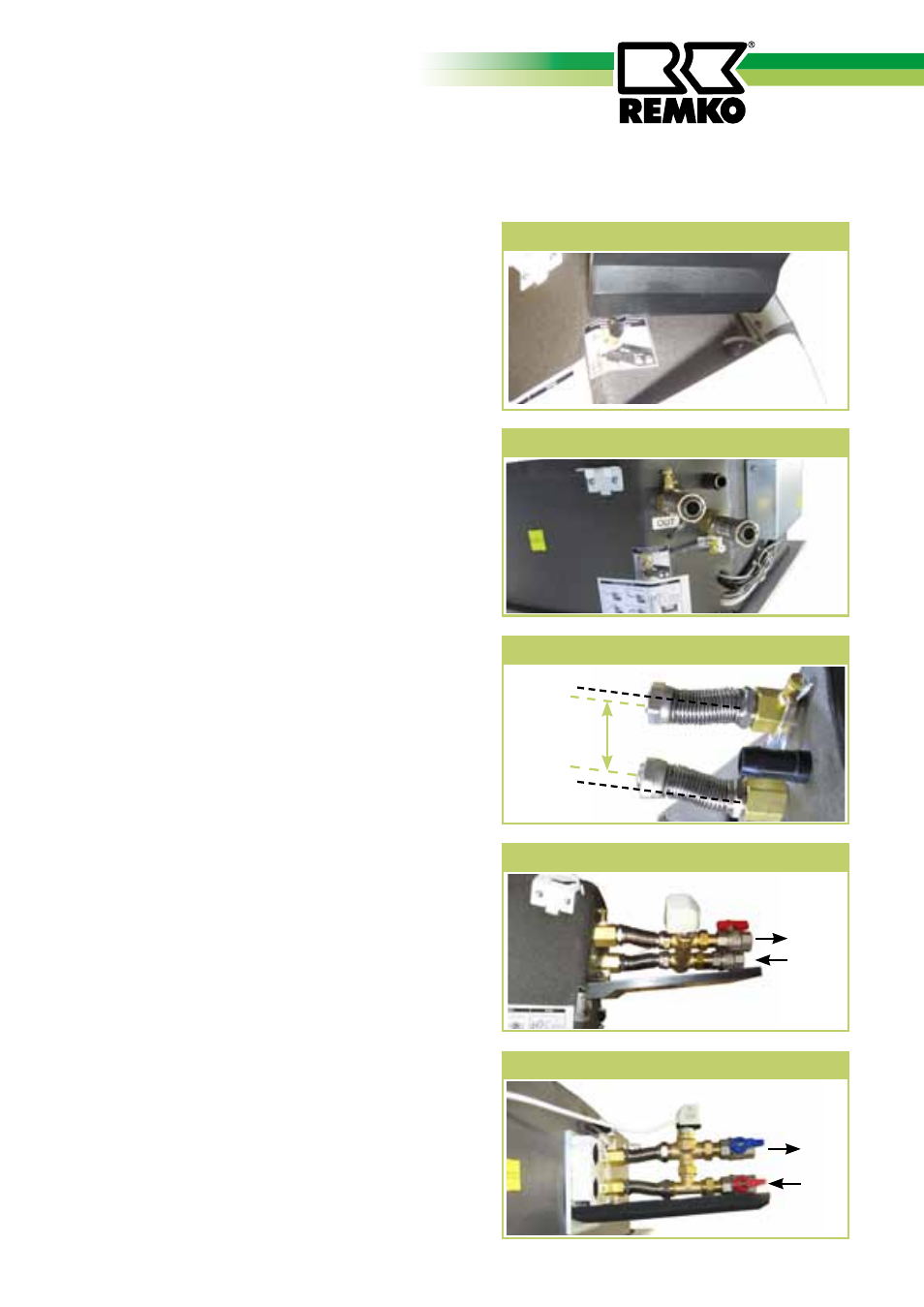

Montage Kondensatwanne
Installierte Wellrohre
Anschlussmaß
Ventilkörper
Bearbeitung Wellrohre
Abgeschlossene Installation VB 10.1
Abgeschlossene Installation VB 10.2
