REMKO Fresh Water Station - Handbuch (Seite 11)

11
Zirkulationspumpe
( bauseits )
Verteilerdose
( bauseits )
Steckerschaltuhr
( bauseits )

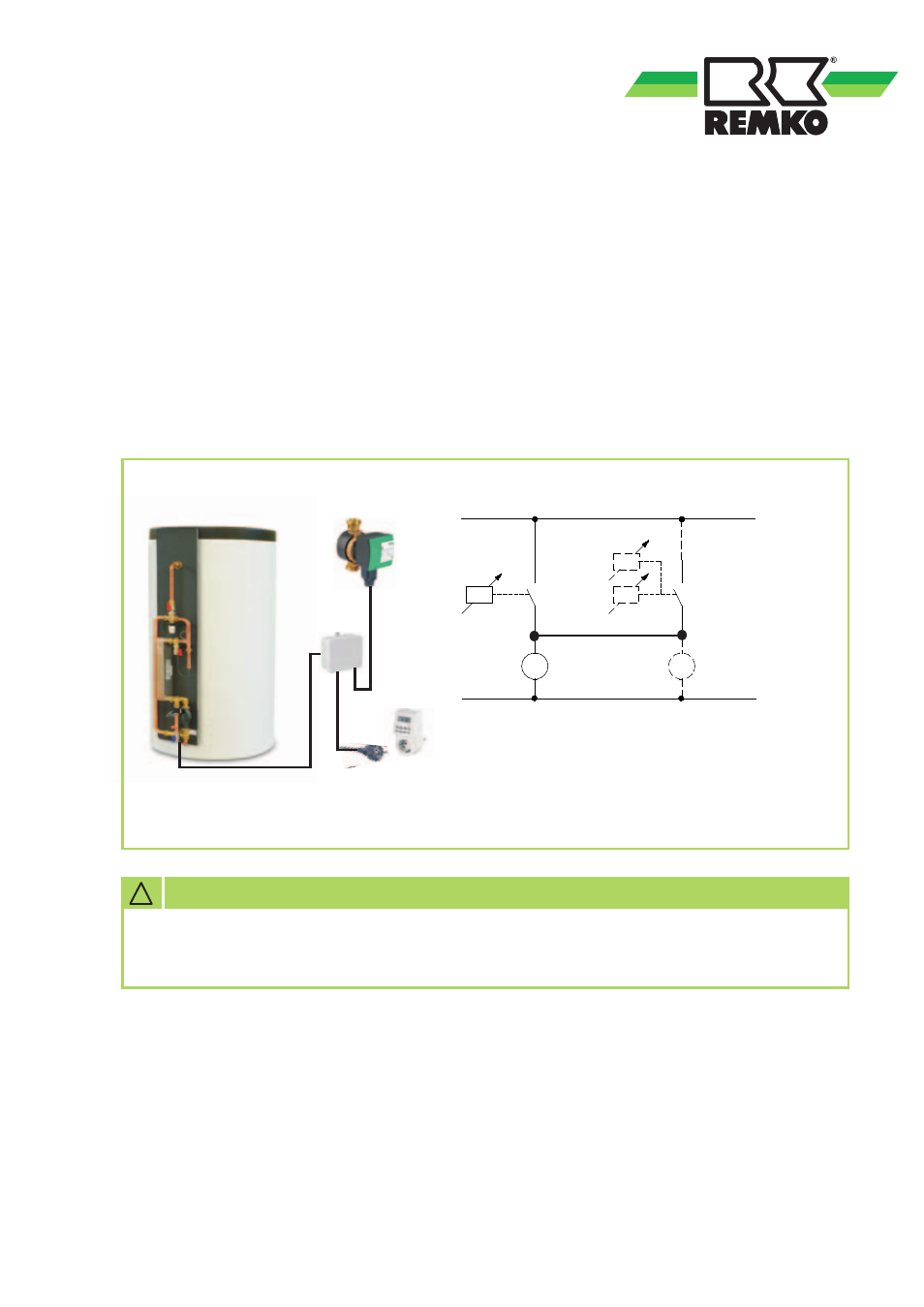

Ergänzender Hinweis zum bauseitigen
Trinkwasserzirkulationssystem
In seltenen Fällen kann es vorkommen, dass der Druckverlust der Zirkulationsleitung
relativ groß ist und infolgedessen die Leistung der Zirkulationspumpe nicht ausreicht
die Einschaltschwelle von 1,5 l/min des Strömungswächters der Frischwasserstation
zu überwinden.
Mit nachfolgender Schaltung wird die Umwälzpumpe der Frischwassserstation mit
eingeschaltet, sobald die Zirkulationspumpe über die bauseitige Stecker-Schaltuhr in
Betrieb ist. Das dafür erforderliche Material ist bauseits zu stellen (siehe Abbildung).
Umwälzpumpe
Frischwasserstation
M
~
l/h
L
N
M
~
t
T
Strömungs-
schalter
Achten Sie auf Phasengleichheit! (Gleicher Stromkreis für die Steckdose der
Frischwasserstation und der Stecker-Schaltuhr!)
! ACHTUNG
Zirkulationspumpe
(bauseits)
thermostatisch
und/oder
zeitlich gesteuert
Beachten Sie das die
Ansteuerung thermosta-
tisch oder zeitlich erfol-
gen kann ( T oder t )
