3.3 Spül- und Befüllarmatur
Zum Befüllen und Spülen der Solaranlage
dienen die KFE-Hähne an der Spül-und Befüll-
armatur.
Zum Spülen muß der Schlitz in der Spindel
waagerecht stehen.

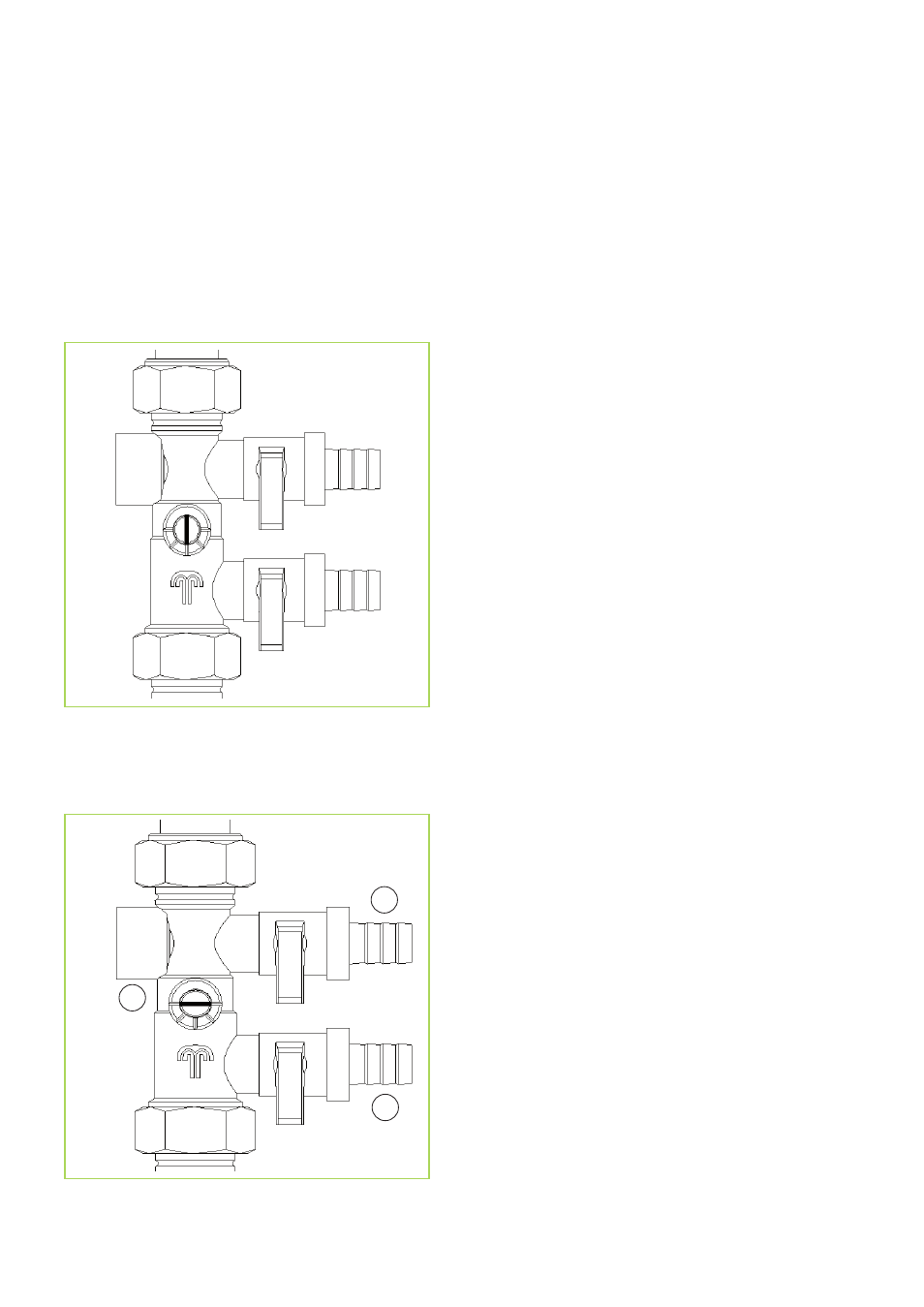

Abb. 7: Spüllarmatur voll geöffnet
6a
6b
6c
Abb. 8: Spüllarmatur geschlossen
Befüllen der Solaranlage in
Strömungsrichtung
n Druckschlauch (22) an den Befüllhahn
(06a) anschließen und den Hahn öffnen
n Den Spülschlauch (23) an den Spülhahn
(06b) anschließen und den Hahn öffnen
n Den Absperrhahn (06c) in der Spül- und
Befüllarmatur mit einem Schlitzschrauben-
dreher schließen (siehe Abb. 8)
n Für die Anlage ausreichend Solarflüssig-
keit in den Behälter der Befüllstation (24)
geben
n Mittels der Befüllpumpe (25) der Befüllsta-
tion (24) den Solarkreis befüllen und
anschließend ca.15 Minuten spülen
n Den Spülhahn (06b) bei laufender Befüll-
pumpe schließen und den Systemdruck
auf ca. 4 bar (Manometer 03). Bei Errei-
chen des Drucks den Befüllhahn (06a)
schließen. Danach sofort die Befüllpumpe
(25) abschalten
n Anlage auf Dichtigkeit prüfen. Bei deut-
lichem Druckabfall am Manometer (03) ist
von einer undichten Stelle im System aus-
zugehen
n Den Absperrhahn (06c) in der Spül- und
Befüllarmatur wieder öffnen
n Die Umwälzpumpe (05) mit Reglerstellung
„Handbetrieb“ auf höchster Pumpenstufe
(III) in Betrieb nehmen und mindestens 15
Minuten zirkulieren lassen
n Reglerstation auf „Stand By“ (Pumpe=
AUS) und über Handentlüfter am Air-jet
(08) das System nachentlüften bis Wär-
meträgermedium austritt
n Den Betriebsdruck durch vorsichtiges
Öffnen des Spülhahnes und Ablassen des
Wärmeträgermediums in den Auffangbe-
hälter (21) gemäß Tabelle 1 einstellen
n Die Umwälzpumpe durch Reglerstellung
„Handbetrieb“ in Betrieb nehmen und den
Volumenstrom am Durchflussanzeiger
(07) gemäß Tabelle 2 durch Stufenwahl (I,
II, III) und über die Drossel in der Spül-
und Befüllarmatur (06) einstellen
n Die Schläuche der Befüllstation
abnehmen und die Verschlüsse auf die
Befüll-und Spülhähne (06a) und (06b) auf-
schrauben.(Zuerst den Spül- und dann
den Befüllhahn lösen!)
