REMKO RES - Handbuch (Seite 6)

6
REMKO
RÜCKLAUFEINSCHICHTSET

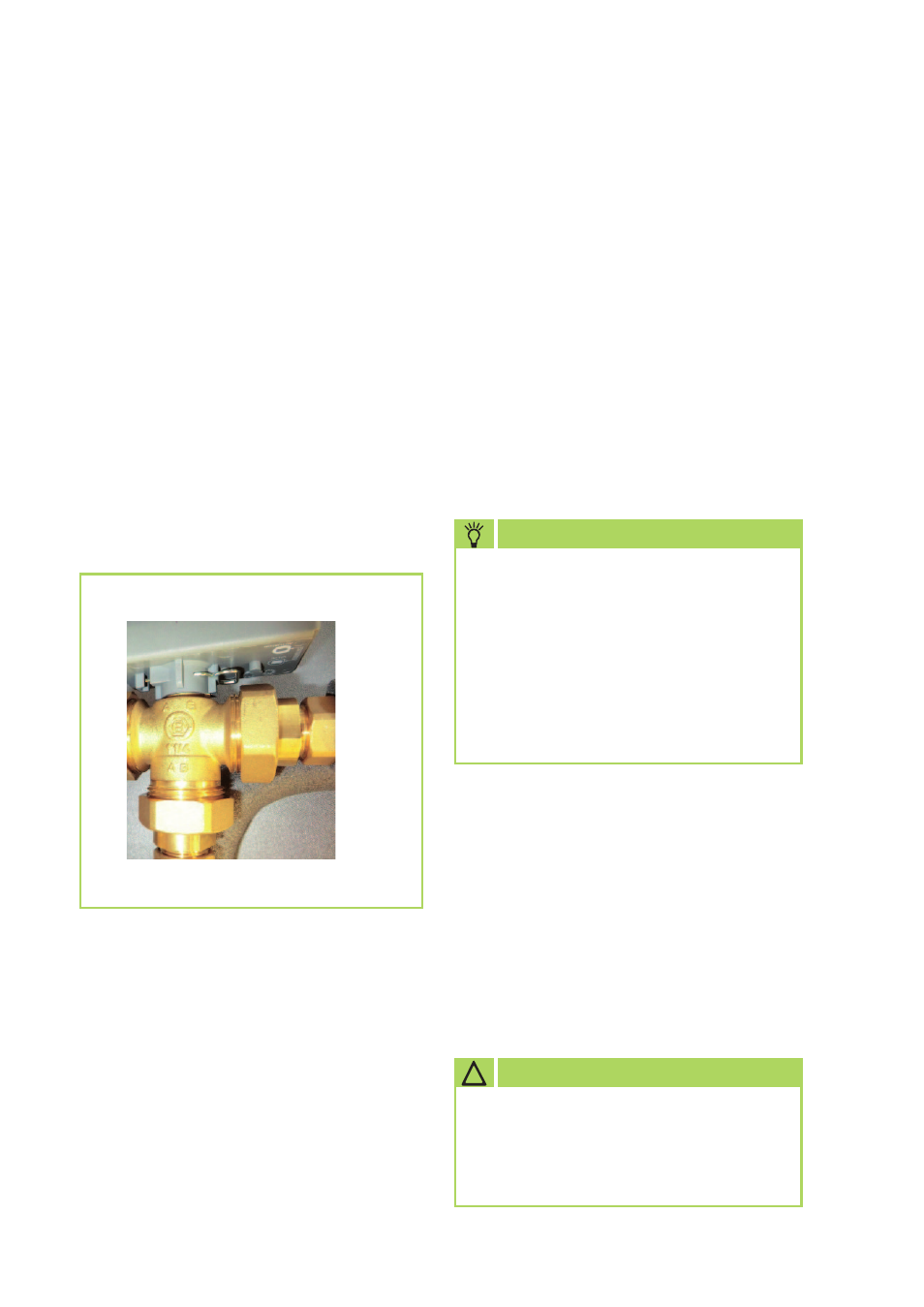

Wenn Sie das 3-Wege-Umschalt-
ventil einspannen müssen dann
nur so, dass das am Ventilkörper
eingebrachte, überstehende „H“-
Logo nicht zwischen die Spannba-
cken eingespannt wird! Ansonsten
besteht die Gefahr, dass das Ventil
durch das Einspannen deformiert
und somit unbrauchbar wird.
HINWEIS
■ Achten Sie vor Montage des Stellan-
triebes darauf, dass die runde Seite
des zylindrischen Kugelventils mit
dem sich im Stellanterieb befind-
lichen Gegenstück zusammenpasst.
(Hinweis unter dem Gehäuse des
Stellantriebes).
■ Schieben Sie den Sicherungssplint
unterhalb des Stellantriebes wieder in
die dafür vorgesehenen Löcher damit
der Stellantrieb fixiert ist.
! ACHTUNG
Der Austausch des Stellantriebes
hat spannungslos (Elektrik) zu er-
folgen. Trennen Sie auch die Haupt-
verbindung zum Stellantrieb.
Soll der Wasserstrom umgeleitet werden
so installieren Sie das System so, dass der
Wasserstrom durch die Ventilöffnungen
„AB“ hereinfließen (von RES) und durch
Ventilöffnungen „B“ (Speicher unten)
oder „A“ (Speicher mitte) herausfließen.
Wenn der Rücklauf der EFS 25 oberhalb
von 35°C sein (z.B. Zirkulationsbetrieb)
wird der Wasservolumenstrom in die
Mitte des Speichers (MPS oberhalb des
Schichtbleches) geleitet. Ist der Rücklauf
unterhalb von 28°C (z.B. Zapfbetrieb)
wird der Wasservolumenstrom unten
durch das T-Stück in den Speicher gelei-
tet.
■ Montieren Sie das 3-Wege-Umschalt-
ventil mit verschraubungen direkt an
der Rohrleitung.
■ Greifen Sie und halten Sie sich nicht
während der Installation der Rohrlei-
tungen am Stellantrieb fest.
■ Halten Sie das 3-Wege-Umschaltven-
til mit der Hand fest und ziehen die
Rohrverbindung mit einem Maul-
schlüssel fest.
Austausch des Stellantriebes
Beim Austausch des Stellantriebes ist
es nicht nötig das gesamte Wasser des
Systems abfliessen zu lassen denn das
Ventil samt der Kartusche bleiben beim
Austausch des Stellantriebes in der Rohr-
leitung eingebaut.
AB von EFS 25
A
Speicher unten
B
Speicher unten
