6
Montageanweisung für das
Fachpersonal

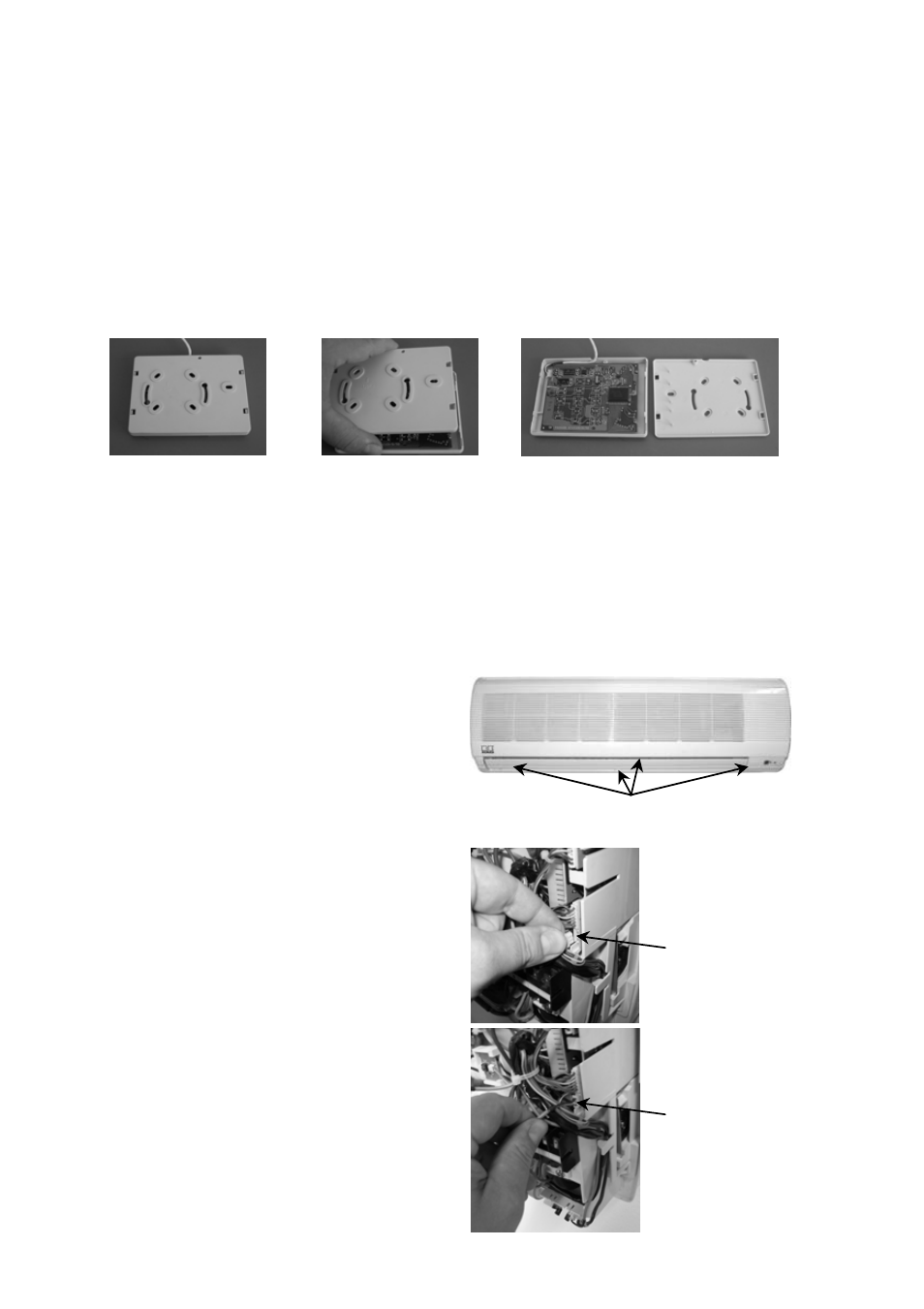

1. Entfernen Sie die Montagerückwand von der Kabel-Fernbedienung (Abb. A).
2. Hebeln Sie dazu die Gehäusehälften an der Arretierung auf der rechten und
linken Seite auseinander (Abb. B).
3. Montieren Sie nun die Gehäuserückwand am gewünschten Montageort in
einer Höhe von ca. 1,60 m (Abb. C).
Achten Sie auf die korrekte Ausrichtung mit der Kabeleinführung oben
.
8. Führen Sie die Steckerleitung in das
Innengerät ein.
9. Entfernen Sie den Stecker der Emp-
fangsplatine und verbinden Sie den
Stecker der Kabel-Fernbedienung in
diesem Steckplatz der Platine.
Die Funktionen auf der Infrarot–
Fernbedienung sind nicht mehr
möglich.
10. Führen Sie nach erfolgter Montage
einen Test aller Funktionen der Ka-
bel-Fernbedienung durch.
11. Bauen Sie das Gerät wieder zusam-
men.
4. Arretieren Sie die Gehäusefront der Kabel-Fernbedienung in der Montage-
rückwand.
Es darf keine mechanische Belastung auf die Platine erfolgen
.
5. Verlegen Sie die dreiadrige Steckerleitung zwischen dem Montageort der
Kabel-Fernbedienung und der Platine des Innengerätes.
6. Achten Sie darauf, daß sich im Verlegungsbereich keine elektrischen Felder
befinden.
Abb. A Abb. B Abb. C
7. Schalten Sie die Anlage spannungs-
frei bevor Sie die Gehäusefront des
Innengerätes demontieren.
Entfernen Sie die Befestigungs-
schrauben und klappen die Gehäuse-
front nach oben ab. Auf der rechten
Seite wird die Steuerplatine zugäng-
lich
.
Befestigung der Gehäusefront
Demontage des
Steckers der IR-
Empfangsplatine
Montage des
Steckers der
Kabel- FB
