M10 Re:system
9

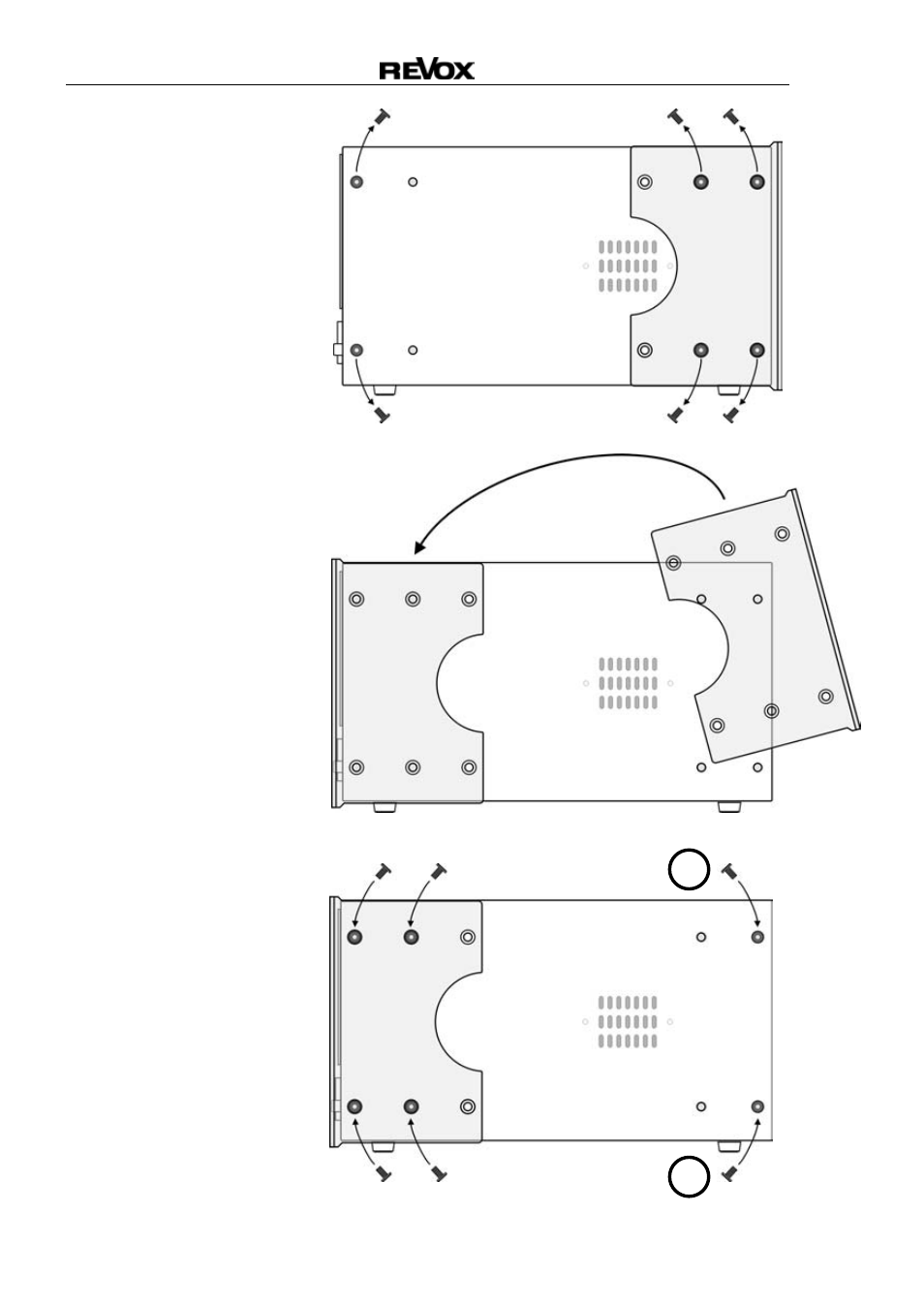

Umbau Haltewinkel
1. An beiden Seiten
des M10 werden
alle 6 Innensechs-
kantschrauben
(3 mm) entfernt.
2. Nun wird der Halte-
winkel von der
Vorder- auf die
Rückseite in die
entsprechende
Position gebracht.
3. Alle 6 Schrauben
werden wie in der
Abb. rechts einge-
schraubt.
Achtung
!
Auch die zwei äußeren
Schrauben, die nicht
den Haltewinkel am
M10 befestigen,
müssen unbedingt ein-
geschraubt werden.
!
!
