Revox M51/M10 Multiroom Slave Moduls Benutzerhandbuch
Seite 13
Konfiguration
MR-Slave
11
Raumadresse
Damit jeder M51-Slave individuell
gesteuert werden kann (z.B. für das
Wecken mit dem
Timer
), ist es
notwendig ihm eine eigene Adresse,
analog zu den Nebenraumverstärkern
M219, zuzuweisen.
Alle M51-Slave und M219 inklusive
der Wanddisplays M217 müssen
unterschiedliche Adressen innerhalb
einer Zone aufweisen, ansonsten
kann es zu Kommunikationsproblemen
kommen.
Falls keine Dokumentation über die
bereits vergebenen Zonenadressen
vorhanden ist, können Sie sich am
Mastergerät (M51-Master/ M10) noch
freie Adressen anzeigen lassen.

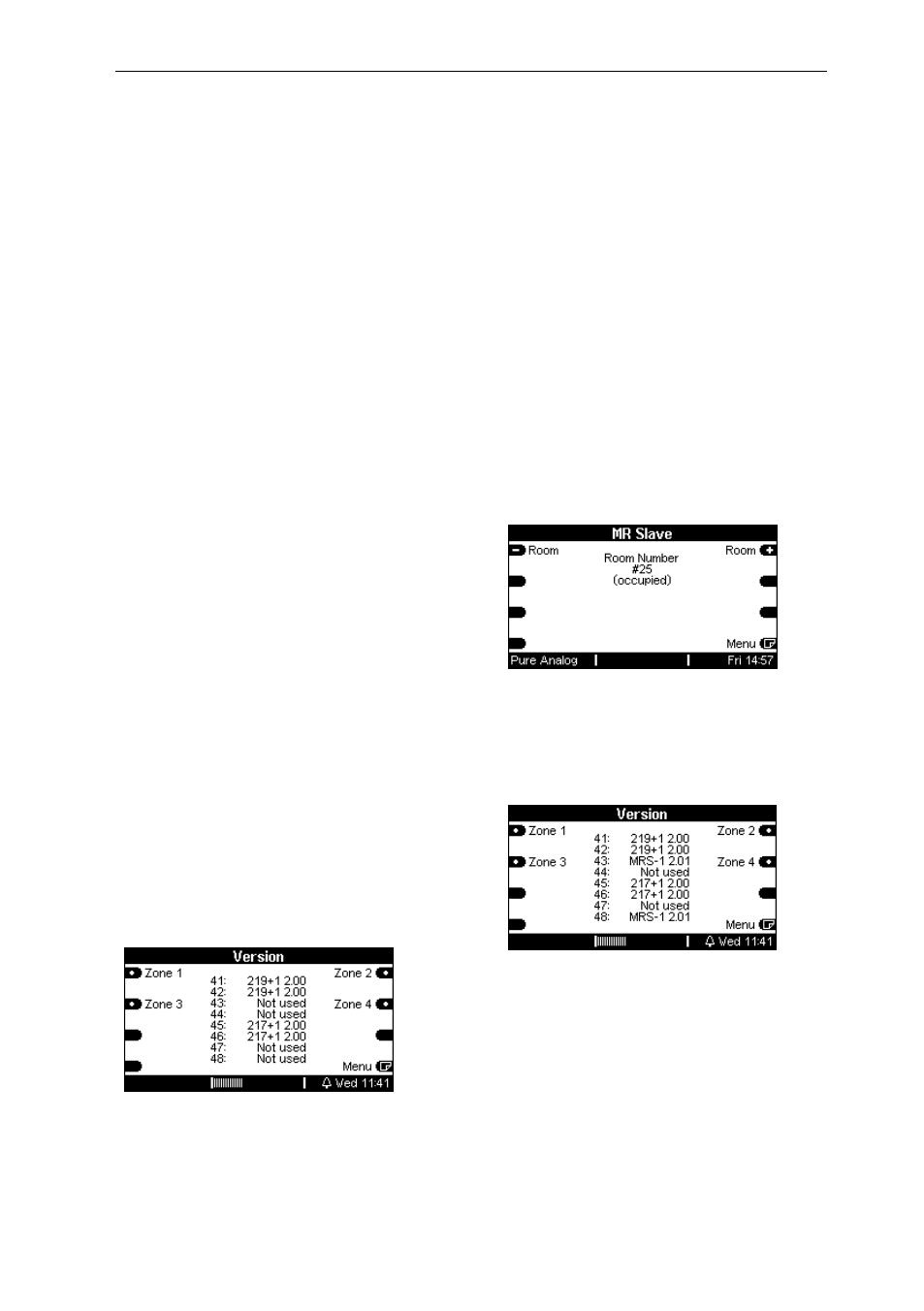

Gehen Sie in diesem Fall zum
Mastergerät und überprüfen Sie im
Setup Multiroom Version
diejenige Zone, an die der M51-Slave
angeschlossen werden soll. Wählen Sie
eine noch nicht vergebene Adresse aus.
Freie Adressen werden mit Not used
gekennzeichnet.
Adresse vergeben
Die Setup-Seite für die Adress-
eingabe befindet sich auf der zweiten
Seite und wird mit dem Softkey Menu
erreicht.
Ist eine freie Adresse ermittelt, so
wird diese über den Softkey Room
eingegeben. Durch mehrmaliges
Drücken des Softkeys Room durchläuft
man ein Schleife von #x1 bis #x8.
Ist die angewählte Adresse bereits
vergeben (
Anzeige:
#xx occupied),
erscheint folgende Meldung:
Ist die richtige Raumadresse einge-
stellt, wird dies mit dem Softkey Store
bestätigt und abgespeichert.
Im obigen Beispiel sind in der Zone 4
(4x) neben den Nebenraumver-
stärkern M219 mit den zugehörigen
Displays M217 auch zwei M51-Slave
installiert. Der erste M51-Slave (
MRS
)
hat die Adresse 43, der zweite
MRS
die Adresse 48.
