Verkabelung Mini System
mit Video-Modul

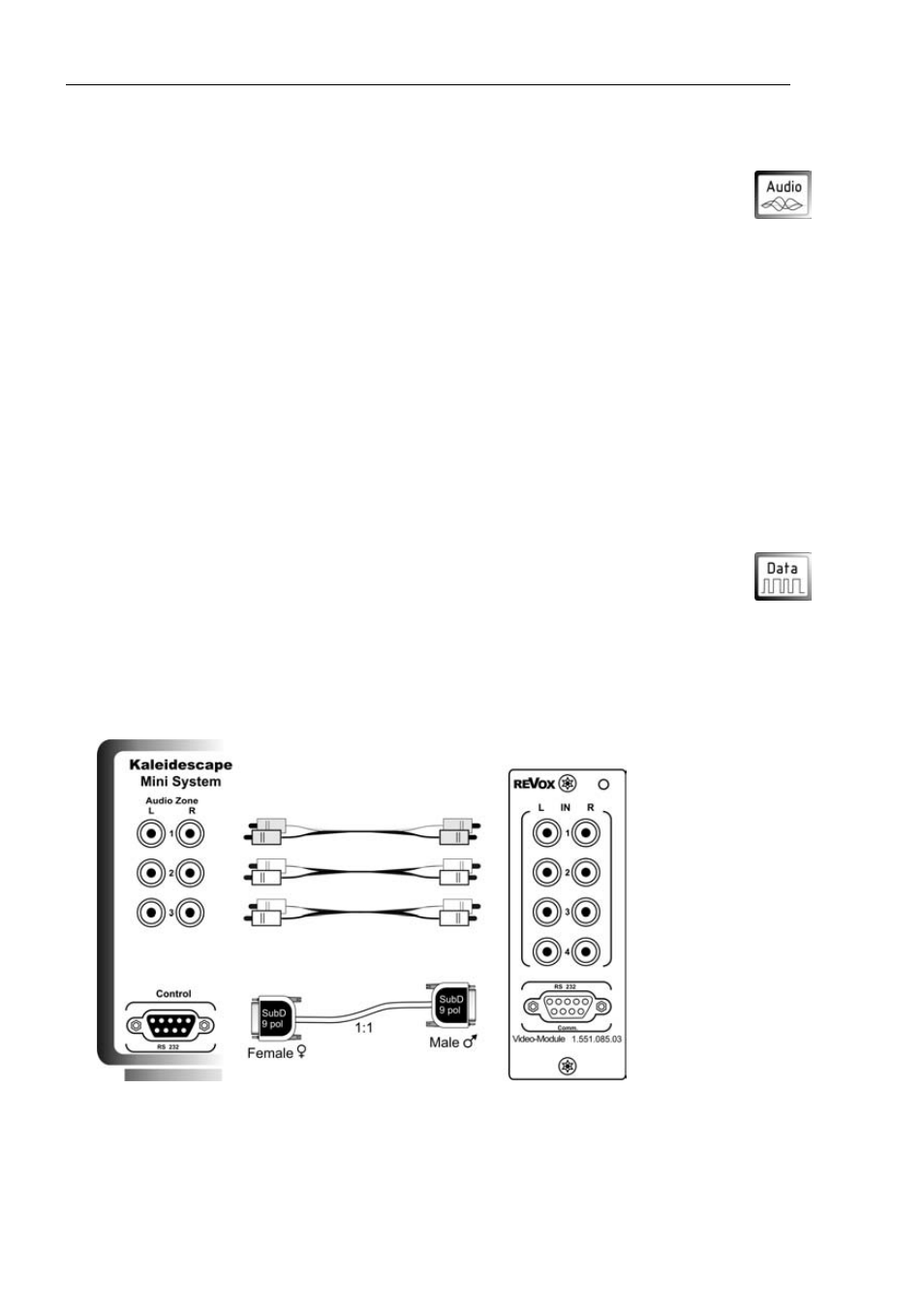

Die Audioverbindung Zone 1 gibt den Ton des integrierten Movie-
Players wieder. Diese Verbindung ist nur notwendig, falls keine
digitale Audioverbindung zum 5.1-Decoder-Modul (M51) besteht. Um
anspruchsvolles Heimkino im 5.1 Format zu ermöglichen, empfiehlt
Revox allerdings den koaxialen oder optischen Digitalausgang des
Mini System zu benutzen - siehe Seite 14 ff.
Die Ausgänge Zone 2 und 3 am Mini System geben den Ton des
integrierten Music-Players wieder und werden über die interne
Audiomatrix des Video-Moduls auf die 4 Multiroomzonen des Revox-
Systems verteilt. Sie ermöglichen den Zugriff auf das Mini System
über das Revox-Multiroomsystem aus jedem Raum.
Der Eingang 4 am Video-Modul bleibt frei.
Über die serielle Verbindung (SubD9) wird der Datenaustausch zw.
Video-Modul und dem MiniSystem vorgenommen
Eine Übersicht der Gesamtverkabelung finden Sie im Anhang dieser
Bedienungsanleitung. Die Länge der Cinchverbindungen bzw. des
seriellen Kabels (SubD 9) sollte 10m nicht überschreiten.
