Revox M51/M10 DVD Moduls - Handbuch (Seite 9)

DVD-Modul MK4 Re:source
7
Prinzip Videoswitch
Sowohl an die SCART-Version also
auch an die Cinch-Version des DVD-
Moduls kann ein Videoswitch ange-
schlossen werden, der separat
erhältlich ist.
Bei dem Videoswitch handelt es sich
um eine externe Steckerleiste, an die
verschiedene Video-Wiedergabe, aber
auch Aufnahmegeräte angeschlossen
werden können.
Für die SCART-Version benötigt man
den Videoswitch M300, für die Cinch-
Version den Videoswitch M301. Diese
zwei Videoswitch-Varianten unter-
scheiden sich lediglich durch ihre Ver-
bindung zum DVD-Modul, die
Anschlüsse für die Videogeräte bzw.
die Monitorausgänge sind identisch.
Der Anschluss eines Videoswitches
erweitert das Quellenmenü des M51
um 6 weitere Videoquellen (Video
1...6).
Die komplette Steuerung des
Videoswitches wird dabei vom M51
übernommen. Das Audiosignal (Ton)
der angeschlossenen Videoquelle wird
vom M51 wiedergegeben, das Video-
signal (Bild) hingegen von den
angeschlossenen Bildwiedergabegeräten
(z.B. TV, Videoprojektor etc.)
Einen Überblick über die An-
schlussmöglichkeiten erhalten sie auf
den folgenden zwei Seiten.

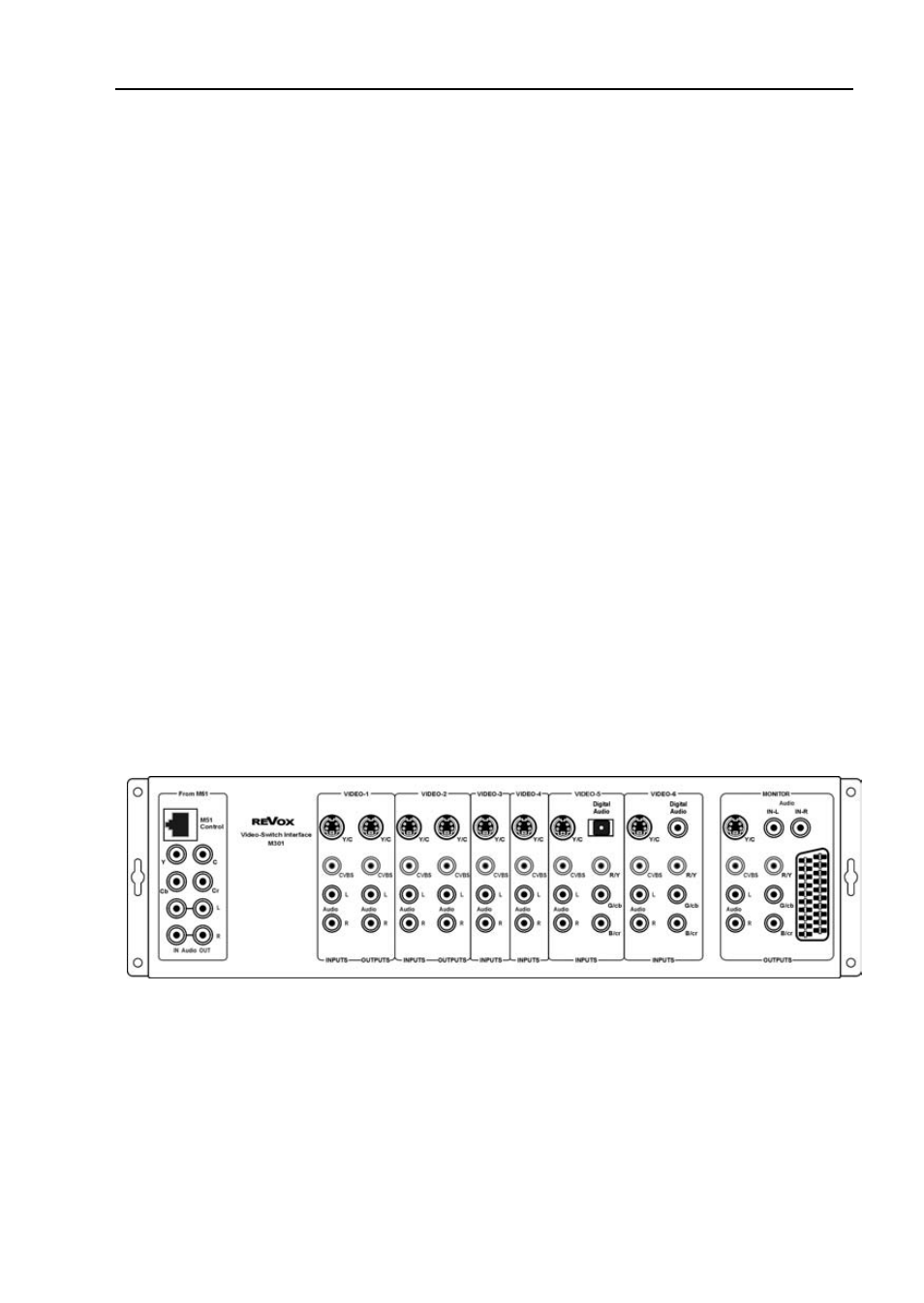

Optionaler Videoswitch M301 (Cinch-Variante)
