Multiroom-Modul Mk3 Re:source
33
Multiroomverkabelung
Der Aufbau der Multiroom-
verkabelung erfolgt nach der inter-
nationalen Netzwerknorm EIA/TIA-
568-B mit einem
CAT 7–Kabel.
Diese EIA/TIA-568-B Norm sieht
folgende Zuweisung vor:

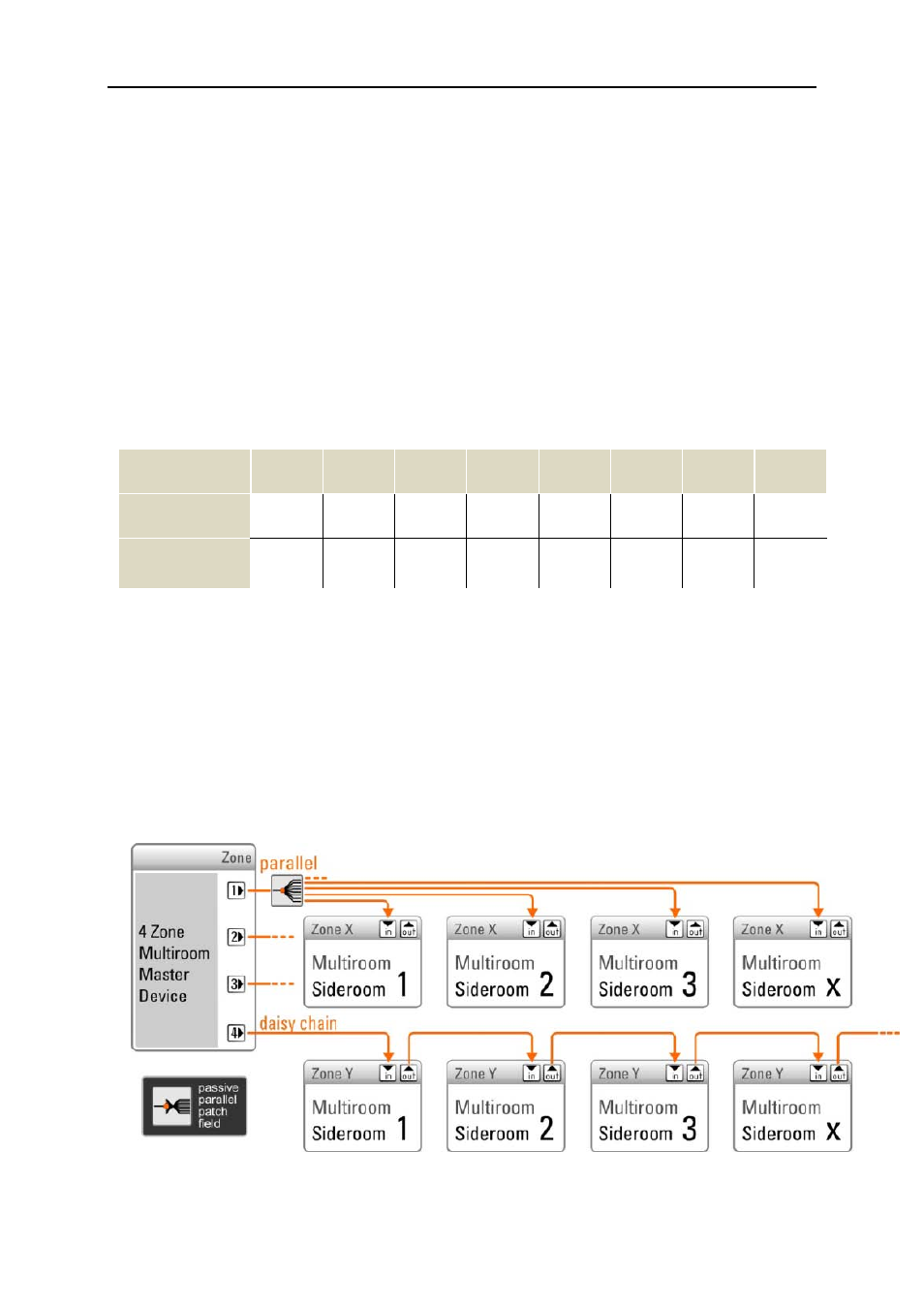

Verkabelungsvarianten
Die Verkabelung kann wahlweise per
Daisy-Chain oder parallel über ein
passives Patchfeld geführt werden.
Das CAT 7 -Kabel zeichnet sich
durch 4 verdrillte Adernpaare aus,
wobei jedes Adernpaar eine
Schirmung aufweist. Um alle Adern-
paare gibt es eine Gesamtab-
schirmung.
Beide Verkabelungsvarianten
können innerhalb einer Installation
nebeneinander verwendet werden.
Klemme 1 2 3 4 5 6 7 8
Farbcode ws/or or ws/gn bl ws/bl gn ws/bn bn
MR-Signal RX TX L+ R+ R- L- GND
MR
GND
