mr slave Anschluss
17

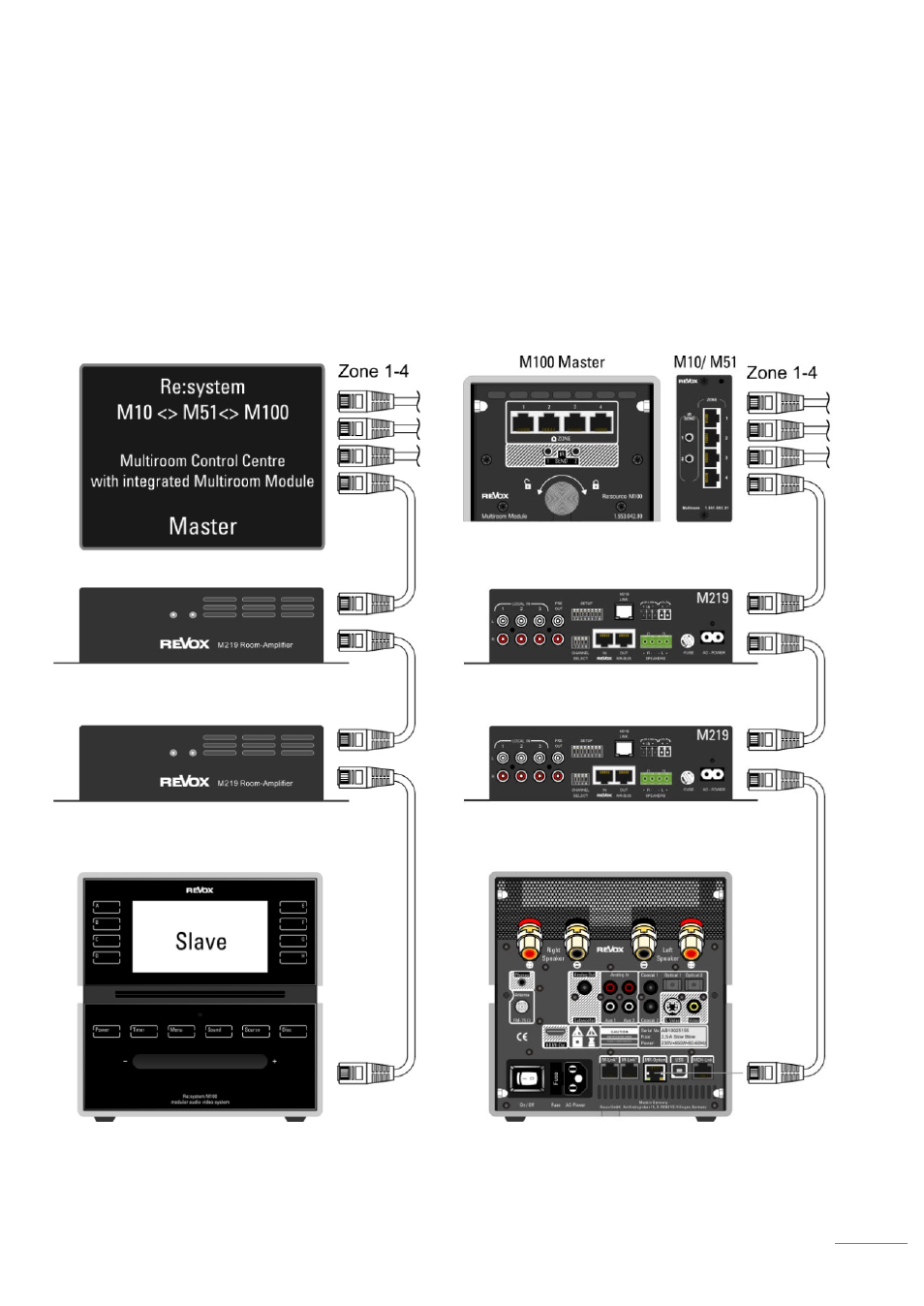

MR-Slave Verkabelung
Die beiden Abbildungen (Front- bzw.
Rückansicht) zeigen eine Zone einer
Multiroominstallation. Dabei ist in dieser
Zone neben den normalen Nebenraum-
verstärkern M219 zusätzlich ein M100-Slave
als Nebenraumverstärker installiert.
Alle Nebenraumverstärker werden vom
einem Re:system Master-Gerät (M10, M51,
M100 mit integriertem Multiroom-Modul)
gesteuert und mit Audiosignalen versorgt.
Dieses Verkabelungsbeispiel zeigt ledig-
lich eine Variante in einer Zone.
