Geräterückseite
Auf der Rückseite des Revox Entertain-
ment Systems finden Sie zahlreiche
Anschlüsse, welche im Folgenden kurz
vorgestellt werden.

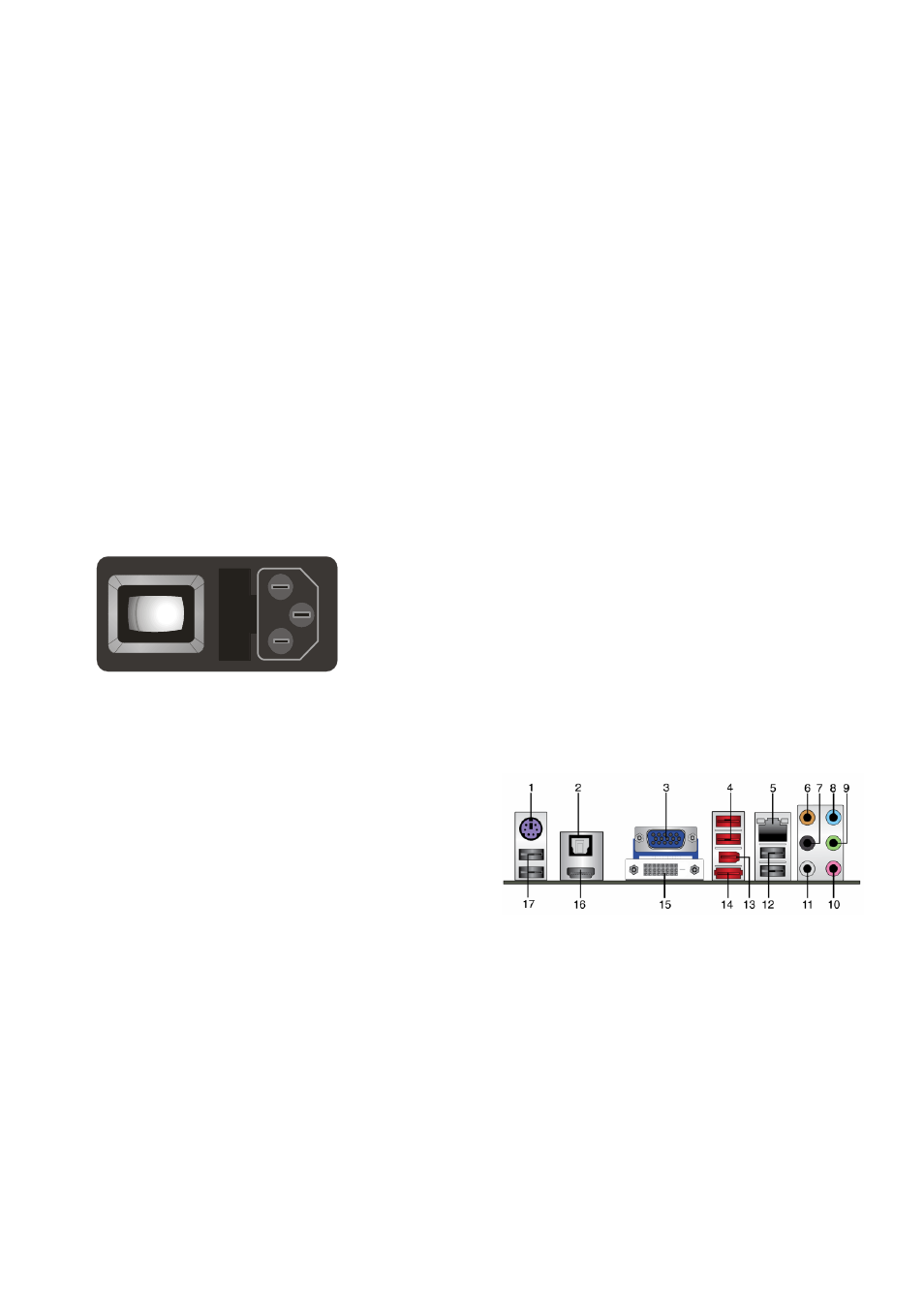

Netzbuchse
An der Netzbuchse schließen Sie bitte
das mitgelieferte Netzkabel an. Das
Netzteil ist für Spannungen von 100V bis
240V AC bei 50Hz bis 60Hz ausgelegt.
Andere Spannungen können zur Be-
schädigung des Revox Entertainment
Systems führen.
Fu
s
e
I
0
Über den Netzschalter kann der M117
dauerhaft vom Netz getrennt werden.
Für den Betrieb muss der Netzschalter
auf der Position 1 stehen.
Zum Wechseln der Hauptsicherung
muss der M100 immer vom Netz getrennt
sein. Ziehen Sie hierzu den Netzstecker.
Tuner und CI Slot
Das Revox Entertainment System ist mit
einem DVB-S2 Twin Tuner ausgestattet.
Um die volle Funktion des Systems nut-
zen zu können, benötigen Sie von Ihrer
Satellitenverteilung zwei SAT Anschlüs-
se, die Ihnen unterschiedliche Trans-
ponder zur Verfügung stellen können.
Über das Feld „Optional“ können zu
einem späteren Zeitpunkt weitere Funk-
tionen angeboten werden. Ob dieser
Anschluss verfügbar gemacht wird, ist
bei Erstellung der Bedienungsanleitung
nicht entschieden.
Über den CI-Slot 1 kann das Revox En-
tertainment System ein CAM Modul
aufnehmen, in welches eine Karte zur
Entschlüsselung eingelegt werden kann,
um die entsprechenden Programme
schauen zu können.
Der CI-Slot 2 ist dafür vorgesehen, zu
einem späteren Zeitpunkt ein weiteres
CAM Modul im M117 zu verwenden. Um
diese Option zu nutzen, kann es erforder-
lich werden, Elektronik aus dem M117 zu
tauschen.
Audio/Video/Netzwerk
Über das Anschlussfeld unten links er-
folgt die Anbindung an die Bildwieder-
gabegeräte bzw. den Audio Verstärker
und an das EDV Netzwerk.
1 PS/2 Anschluss
Anschluss für eine PS/2 Tastatur
2 Optischer Audio Ausgang
Optischer TOS Link Audio Ausgang.
Verbinden Sie diesen Ausgang mit Ihrem
Mehrkanalverstärker, wenn Sie bei Sur-
round Signalen eine Mehrkanalwieder-
gabe nutzen möchten.
