Revox M203 RS232 Schnittstelle, Ausführung Sharp Benutzerhandbuch
Seite 18
Konfiguration M203
12
Gefen HDMI Switcher 4x2, 4x1
Switcher
6x2
Steuerung der HDMI-Switcher
der Firma www.gefen.com
Die HDMI-Eingänge des HDMI-
Switchers werden in Abhängigkeit
der Audio-Quelle aktiviert. Erfolgt
keine Zuordnung, bleibt der zuletzt
gewählte HDMI-Eingang aktiv. Die
Einstellung erfolgt im M203-Setup
auf Seite #2.
Produkteigenschaften:
- 4 HDMI-Eingänge (4x1,4x2)
- 6 HDMI-Eingänge (6x2)

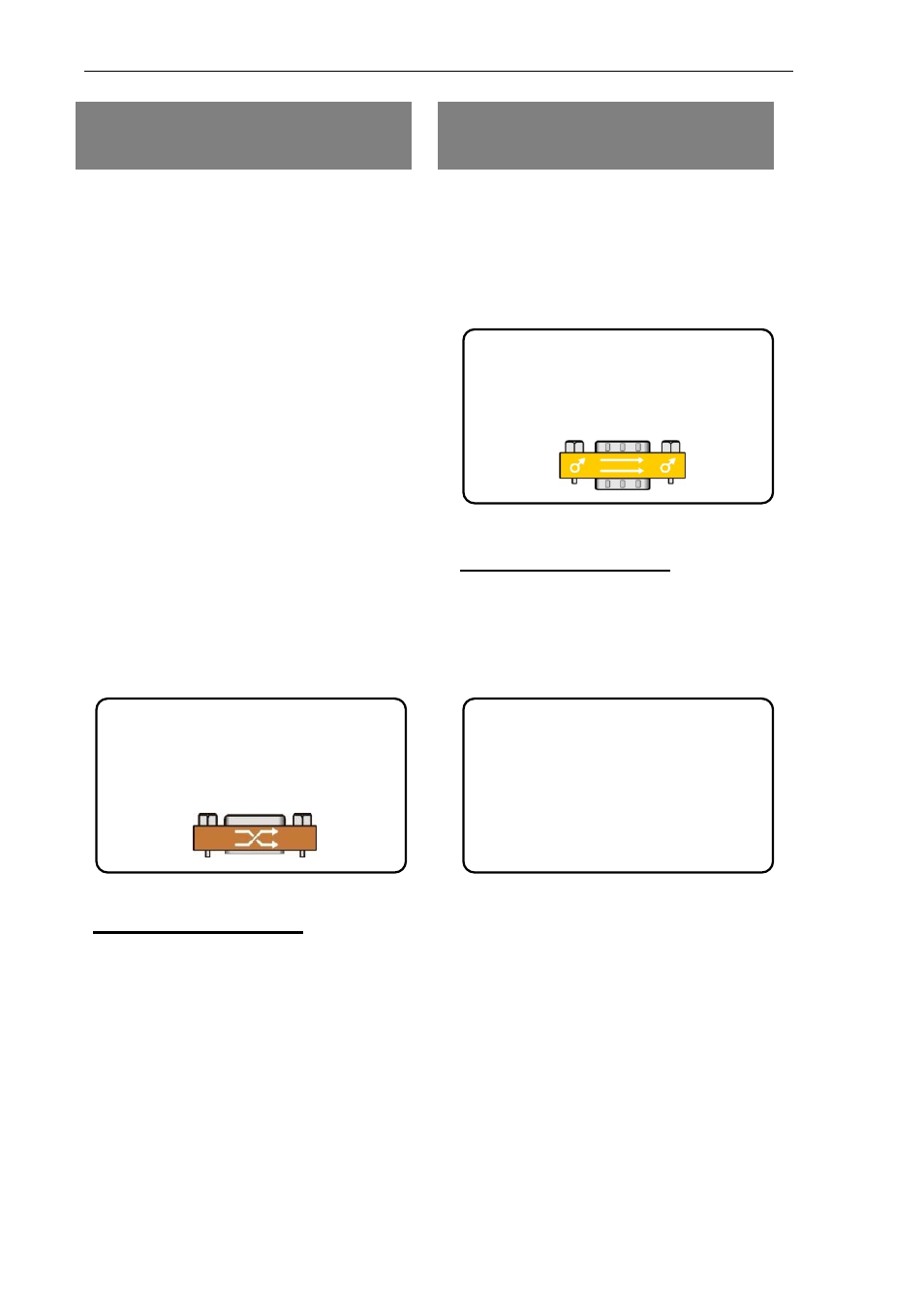

Für die Übertragung benötigt man
ein gekreuztes, serielles SubD-
Kabel, auch Null-Modem-Kabel
genannt. Typ: Stecker-Stecker
Verwenden Sie für das mitge-
lieferte Revox-Kabel (1:1) des-
halb den beiliegenden Kreuz-
adapter.
9-Pol
⇒ 9-Pol
Pin 2
⇒ Pin
3
Pin 3
⇒ Pin
2
Pin 5
⇒ Pin
5
Max. Kabellänge RS232: 10 m
Der Vertrieb der Gefen-Produkte
erfolgt über den freien Handel.
Sharp TV
Sharp TV (ATV, DTV)
Die Sharp-Fernsehgeräte be-
nötigen als Steuerleitung
zwischen M203 und TV-Gerät
ein normales serielles 1:1 Kabel.
Typ:
Stecker-Buchse
Verwenden Sie für das mitge-
lieferte Revox-Kabel deshalb
den beiliegenden Gender-
Adapter.
9-Pol
⇒ 9-Pol
Pin 5
⇒ Pin
5
Pin 2
⇒ Pin
2
Pin 3
⇒ Pin
3
Die serielle Schnittstelle für
Steuerzwecke am Sharp-TV
bedarf einer einmaligen Frei-
schaltung. Bitte folgen Sie
dazu den Instruktionen auf
Seite 13.
Max. Kabellänge RS232: 10 m
