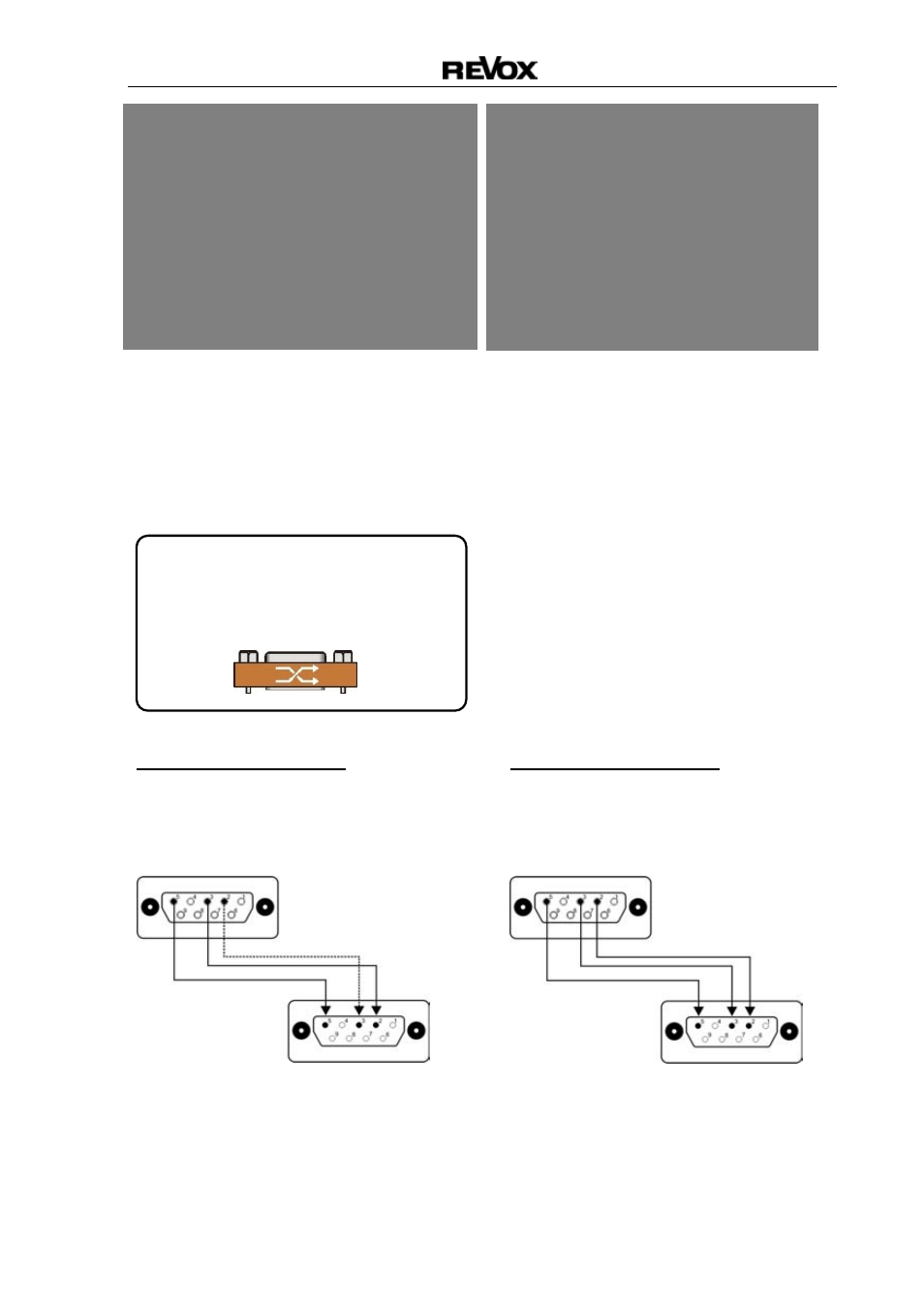

Revox M203 RS232 Schnittstelle, Ausführung Pioneer Benutzerhandbuch
Seite 19
M203 Pioneer
Re:connect
18
Pioneer Modelle:
PDP 5000 EX
PDP 506 FDE
PDP 506 XDE-C
PDP 506 XDE-DVBT
PDP 507 XA/ XD
PDP 508 XD
PDP 607 XD
Die oben aufgeführten Modelle
benötigen für die Steuerleitung
zwischen M203 und Pioneer-TV
ein gekreuztes Seriellkabel, auch
Null-Modem-Kabel genannt.
Typ:
Stecker-Buchse
Verwenden Sie für das mitge-
lieferte Revox-Kabel (1:1) des-
halb den beiliegenden Kreuz-
adapter.
9-Pol
⇒ 9-Pol
Pin 5
⇒ Pin
5
Pin 2
⇒ Pin
3
Pin 3
⇒ Pin
2
Max. Kabellänge RS232: 10 m
* mit Einstellung PDP LX5090 H
Pioneer Modelle:
PDP 615 EX
PDP 60 MXE20
LCD KRL-32V
LCD KRL-37V
LCD KRL-46V
Die oben aufgeführten Modelle
benötigen für die Steuerleitung
zwischen M203 und Pioneer-TV
ein normales serielles 1:1 Kabel.
Typ: Stecker-Buchse
Das mitgelieferte Revox-Kabel
(1:1) entspricht dieser Konfi-
guration und kann ohne Adapter
direkt verwendet werden.
9-Pol
⇒ 9-Pol
Pin 5
⇒ Pin
5
Pin 2
⇒ Pin
2
Pin 3
⇒ Pin
3
Max. Kabellänge RS232: 10 m
PDP LX5090 H
PDP LX5090
KRP 500A*
KRP 600A*
