Revox M200 RS232 Schnittstelle, Ausführung Sharp Benutzerhandbuch
Seite 18
Konfiguration
M200 Mk2
11
Beispiel
In der Abbildung A könnte man an
die M219-Verstärker 31-34 jeweils
ein M200 anschließen. Die M219-
Verstärker 35 und 38 dürfen da-
gegen nicht mit einem M200-
Interface verbunden werden.

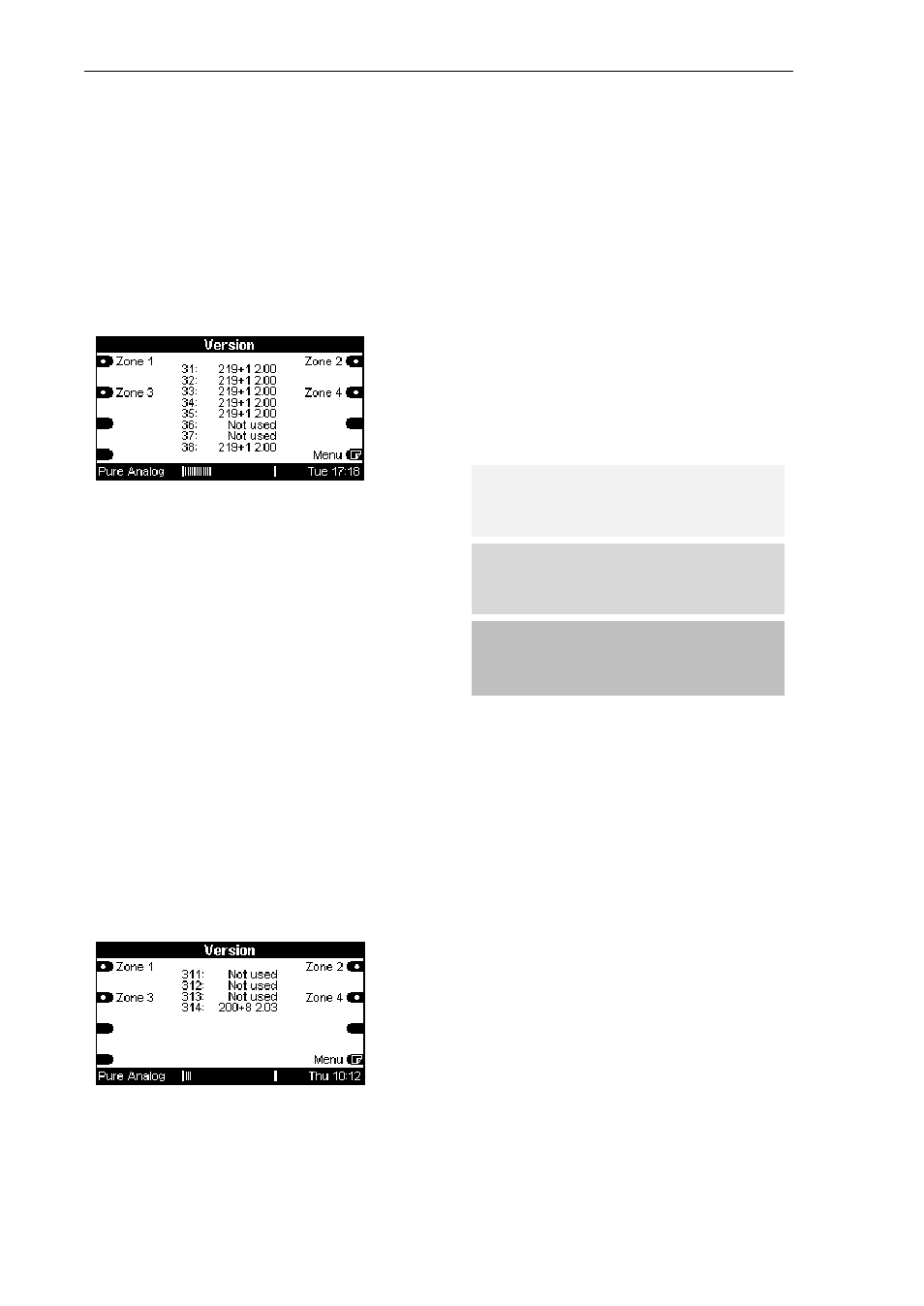

Abb. A) Versionliste Multiroom/ Zone 3
Die Abbildung unten zeigt die Multi-
room-Versionsliste der Zone 3 für
die M200 Interfaces. Man erreicht
dieses Menü durch wiederholtes
Drücken des Softkeys Zone im
Untermenü (M51, M230 etc.) von:
Setup Ö Multiroom Ö Version Ö
Zone x
In diesem Fall wurde dem Neben-
raumverstärker mit der Adresse 4
ein M200-Interface durch die Slot-
adresse 314 zugeteilt. Die Ver-
stärker 1-3 besitzen kein M200.
Abb. B) Versionliste Multiroom/ Zone 3
Setup #4 – RS232 Modus
Funktion: RS232-Schnittstelle
Anzeige: Serial Port Mode
Anschluss: RS232 – Seite 3
M219:
Ja
;
Die seriellen Schnittstelle (Serial
Port) kann unterschiedlich konfi-
guriert werden. Über die zwei
Softkeys Port Mode
± kann eine
der unten aufgeführten Konfi-
gurationen eingestellt werden:
• RS-232 Link
• RS-232 Filtered
• Gefen HDMI Switcher
4x2, 4x1
• Gefen HDMI Switcher
6x2
• Sharp ATV*
• Sharp DTV*
* Alle Geräte ab 26 Zoll Bilddiagonale
und serieller Schnittstelle
ATV: Verwendung des integrierten,
analogen TV-Tuners
DTV: Verwendung des integrierten,
digitalen TV-Tuners (DVB-T
oder DVB-C)
Wichtiger Hinweis
: Reset
Führen Sie vor jeder Neukonfigu-
ration, also bei der Erstinbetrieb-
nahme sowie beim Wechsel zu
einem anderen Port-Mode immer
ein Komplett-Reset durch. Siehe
Seite 13.
